Solano-Doblado, Alamilla-Beltrán, and Jiménez-Martínez: Películas y recubrimientos comestibles funcionalizados



Introducción

A través de la historia y de los cambios necesarios de una moderna sociedad, los envases han jugado diferentes e importantes papeles, cubriendo nuevos requisitos y características. Dentro del desarrollo de sus funciones, los envases pueden clasificarse como: Primarios, que son los que tienen contacto directo con el alimento o productos; Secundarios, que contiene uno o varios envases primarios; Terciarios, que sirven para distribuir, unificar y proteger al producto a lo largo de la cadena comercial. Dentro de los primeros se encuentran los envases flexibles, que son elaborados de películas plásticas, papel, hojas de aluminio, laminaciones u otros materiales flexibles como co-extrucciones. Este tipo de envases no resiste la estiba, sin embargo, resulta práctico para el fácil manejo de otros productos. Dentro de éstos se encuentran las películas y recubrimientos comestibles, utilizadas para proteger productos hortofrutícolas antes y durante la postcosecha. Según la FAO, en el 2017 el desperdicio de alimentos perecederos fue de aproximadamente 1,300 millones de toneladas (FAO, 2018), estas mermas son provocadas por el inadecuado manejo postcosecha, ocasionado por daños físicos, microbiológicos y de almacenamiento (Maki-Díaz et al., 2015). Los recubrimientos y películas comestibles, son una alternativa para mejorar y prolongar la calidad de los alimentos durante el manejo pre y postcosecha, así como el procesado, transporte y almacenamiento de los mismos (Espino-Díaz et al., 2010).

Películas y recubrimientos comestibles

La diferencia entre una película y un recubrimiento comestible es la forma de elaborarlos y aplicarlos en el alimento. Una película es una capa delgada de material comestible, formada por separado y que es colocada sobre una superficie nivelada para su posterior uso (Sharma & Rao, 2015). Un recubrimiento se aplica sobre la superficie de un alimento, ya sea por inmersión en una disolución o por aspersión (Arredondo- Ochoa, 2012). Las películas están formadas por tres componentes: el polímero, el disolvente y finalmente el plastificante. Las técnicas comúnmente utilizadas para la elaboración de las películas y recubrimientos comestibles son las siguientes:

  • 1. Por Eliminación del Disolvente.- En este proceso se forma y se estabiliza una estructura molecular por interacciones físicas y químicas. La disolución formadora del hidrocoloide comestible se incorpora en un disolvente (agua, etanol, ácido acético) que contiene a los aditivos como, plastificantes, agentes de reticulación o solutos; paso seguido se elimina el disolvente, con lo que se forma una capa delgada que se seca y que finalmente se puede desprender (Cagri, Ustunol & Ryser, 2004).

  • 2. Por Gelación Térmica.- La aplicación de un tratamiento térmico en este proceso permite la formación de un gel estable de estructura rígida. Ésta es utilizada generalmente para películas y recubrimientos elaborados a base de proteínas, descrita como un proceso en el que la desnaturalización térmica desestabiliza las moléculas de proteínas, las cuales dan lugar a la formación de un entramado estable entre partículas (Carmona Gallego, Cordobés, Guerrero Conejo, Martínez & Partal, 2007).

  • 3. Por Solidificación.- En este método las macromoléculas junto con el plastificante, son disueltas hasta su homogeneización y son vertidas en capas finas sobre moldes (Ávila-Sosa et al., 2012).

  • 4. Por el método de “Casting”.- Una vez realizada la disolución de los componentes de la película, se realiza la evaporación del disolvente a temperatura y humedad controladas, provocando la formación de la película (Escobar, Sala, Silvera, Harispe & Márquez, 2009).

  • 5. Por “electrospraying” (Pulverización electrohidrodinámica).- Es un método de atomización del líquido formador de la película por medio de fuerzas eléctricas, en donde el líquido sale por una boquilla con un alto potencial eléctrico. La ventaja de este método es que las gotas que se obtienen son tan pequeñas que el tamaño de su partícula llega a medir incluso nanómetros, y la carga y el tamaño pueden controlarse en cierta medida por medios eléctricos (Jaworek & Sobczyk, 2008).

  • 5. Por Microfluidización.- Proceso en que las dispersiones se hacen pasar a través de microcanales, lo que permite la obtención de nanopartículas que otorgan a la película mejores características físicas, y posteriormente se aplica el método de casting para la formación de la película (Monroy-Villagrana, Cano-Sarmiento, Alamilla-Beltrán, Hernández-Sánchez & Gutiérrez-López, 2014).

Biodegradabilidad de películas y recubrimientos

Sobre los productos poliméricos con los que se elaboran los recubrimientos y las películas comestibles, existen los poliméricos no degradables o sintéticos, que son elaborados a partir de compuestos petroquímicos, cuyos desperdicios permanecen en el ambiente por muchos años, produciendo un alto grado de contaminación y daños potenciales a la vida silvestre. Los biodegradables que son de origen natural, utilizados para la elaboración de películas y recubrimientos comestibles, permiten la obtención de materiales susceptibles a la degradación por la exposición a distintos factores del medio ambiente, que pueden ser tanto de naturaleza aeróbica como anaeróbica (Escobar, Sala, Silvera, Harispe & Márquez, 2009).

La biodegradabilidad se define como la capacidad de un material de descomponerse en dióxido de carbono, metano, agua y componentes orgánicos o biomasa, cuyo mecanismo predominante es la acción enzimática de microorganismos que se miden por ensayos estandarizados, probados en períodos y condiciones de almacenamiento específicos (López, Rivas, Loaiza & Sabino, 2010).

Tanto las películas como los recubrimientos comestibles pueden elaborarse de sustancias poliméricas naturales como el almidón (de fuentes como maíz, papa, yuca), mucílago de nopal y quitosano (López, Rivas, Loaiza & Sabino, 2010), así como algunos hidrocoloides como las gomas arábiga y xantana, que siguen el ciclo de los polímeros biodegradables debido a la fuente de donde son extraídos, y sirven como base para producir un polímero con el cual se pueden fabricar películas, bolsas y empaques bioplásticos, para recolectar desperdicios orgánicos. Éstos se almacenan junto con el empaque, que se transforma en abono orgánico útil y como fertilizante para nuevas plantas (Ruiz-Avilés, 2006). Los retos en la investigación van dirigidos al uso de recubrimientos con este tipo de polímeros, para su aplicación industrial en la fabricación de bolsas, empaques o películas, y encontrar el menor tiempo de biodegradabilidad de cada elemento utilizado para este fin (Kean &Thanou, 2010), además de una alternativa ecológica para sustituir los empaques plásticos comúnmente utilizados, que son causantes de la contaminación y tardan más de cien años en degradarse (Falguera, Quintero, Jiménez, Muñoz & Ibarz 2011), contrario a las realizadas con polímeros naturales como el quitosano, las cuales han demostrado un tiempo mínimo de degradación de ocho días (López, Rivas, Loaiza & Sabino, 2010).

Usos y funciones de las películas y recubrimientos comestibles

El uso de películas y recubrimientos comestibles en alimentos, evitan la pérdida o ganancia de humedad que provoca una modificación en su textura y turgencia, retardan los cambios químicos como el color, aroma y valor nutricional, ya que actúan como barrera contra el intercambio de gases que influye en la estabilidad química y microbiológica, además de evitar el daño mecánico por manipulación (McHugh, 2000).

La aplicación de películas y cubiertas comestibles elaboradas con biomoléculas, también puede funcionar como un microsistema que ayuda a modificar las atmósferas del interior de los productos vegetales, lo que representa una alternativa para la conservación de productos hortofrutícolas frescos, al reducir significativamente la pérdida de peso, agua y el intercambio de gases, así como retrasar el envejecimiento y mejorar la calidad sensorial de éstos (Salinas Salazar, Trejo Márquez & Lira Vargas, 2015).

Propiedades físicas y mecánicas de películas y recubrimientos comestibles

Las características físicas y mecánicas de las películas y recubrimientos dependen directamente de su formulación y de éstas, el uso final, dentro de las más importantes se encuentran:

Barrera a gases

Éstas dependen de las condiciones de humedad relativa que rodee a la película o recubrimiento comestible, y se busca controlar el intercambio de O2, CO2 y vapor de agua. En general la mayoría de los polímeros de fuentes naturales, poseen buenas propiedades de barrera, ya que son semi-permeables a los gases (Silva-Weiss, Ihl, Sobral, Gómez-Guillén & Bifani, 2013).

Permeabilidad al vapor de agua

La permeabilidad de una barrera se calcula a partir de una combinación de la ley de Fick para la difusión y la de Henry para la solubilidad. Ésta es una medida de la facilidad con la que el vapor de agua puede penetrar en un material (Aider, 2010). La transferencia de vapor de agua, depende generalmente de la porción hidrofóbica de los componentes de la película o recubrimiento comestible, ya que a través del movimiento del vapor de agua en los polímeros, se controla la transferencia de humedad desde el producto al medio ambiente, por lo que se busca que sea lo más lento posible. Se han realizado estudios (Bósquez-Molina & Vernon-Carter, 2005; Miranda, Cárdenas, López & Lara-Sagahon, 2003) sobre la relación que existe entre la permeabilidad al vapor de agua y el tipo de componentes de la película o recubrimiento. Se ha observado relación entre el grosor de películas elaboradas con base de quitosano, y plastificantes como los polioles, glicerol, sorbitol, polietilenglicol encontrando que un incremento en el grosor aumenta la permeabilidad al agua (Trejo, Aragón & Miranda, 2001; Arvanitoyannis, Kolokuris, Nakayama & Aiba, 1997; Ramos-García et al., 2010).

Barrera contra la luz, RUV, pérdida de color y opacidad

La luz actúa como catalizador de procesos de oxidación y degradación en los compuestos nutricionales de los alimentos, por lo que para evitarlos, se adicionan componentes específicos que absorben la luz en el espectro de UV/Vis (Falguera, Quintero, Jiménez, Muñoz & Ibarz, 2011). Las propiedades de barrera contra los efectos de la luz están relacionados con el color y la opacidad. En el caso de frutas y hortalizas, el brillo es una característica deseable, por lo que se busca obtener equilibrio entre la calidad sensorial y la nutrimental de estos alimentos (Márquez, Trillos, Cartagena & Cotes, 2009). Las vitaminas liposolubles como la E, incrementan la transparencia de las películas y recubrimientos, sin embargo, durante la vida de anaquel, permiten el paso de la luz, lo que cataliza la rancidez de los lípidos (Yang & Paulson, 2000a). Para evitar ésto, se han utilizado extractos de plantas que dan color y opacidad a las películas, actúan como barrera para la luz y la degradación de ácido ascórbico, por lo tanto el oscurecimiento (Hong, Park & Kim, 2000). Algunos ejemplos de estos extractos son los obtenidos del orégano y romero (Vartiainen, Vaha-Nissi & Harlin, 2014).

Resistencia a la tensión, elongación y al rompimiento:

Estas propiedades están relacionadas con la estructura química del recubrimiento o película. La resistencia a la tensión (TS, MPa) se refiere a la máxima resistencia que presenta la película al estiramiento (Figura 1), mientras que la elongación al rompimiento (EB, %) es la medida de la capacidad de estiramiento o flexibilidad que tiene la película, en ambas, se miden hasta que la película se rompe (Yang & Paulson, 2000b).

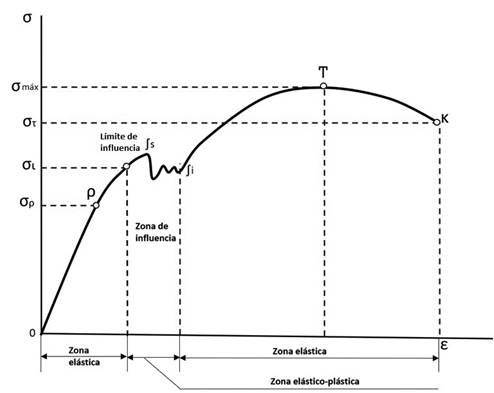

Figura 1

Zonas de elásticas y plásticas, resultado del esfuerzo del estiramiento en una película. Fuente: Hibberler (2006).


Dependiendo de las características que se busquen en la película o recubrimiento, pueden agregarse diferentes aditivos para mejorar estas propiedades, por ejemplo una película elaborada con gelatina y adicionada con α-tocoferol reduce la elongación, debido a que la interacción de ambos compuestos disminuye el movimiento de las macromoléculas en la película (Jongjareonrak, Benjakul, Visessanguan & Tanaka, 2008).

Ingredientes funcionales utilizados en películas y recubrimientos comestibles

Algunos Ingredientes funcionales utilizados en el diseño de películas y recubrimientos comestibles son: fármacos, vitaminas, antimicrobianos, saborizantes, colorantes y conservadores, éstos son importantes para mejorar la funcionalidad de las películas comestibles, alimentos procesados, así como para cosméticos y productos farmacéuticos (Sharma & Rao, 2015). Estos ingredientes funcionales difieren en cuanto a su forma molecular, física, su polaridad y su masa molar. El uso de la nanotecnología ha permitido la incorporación de estos compuestos en las películas sin perder su funcionalidad, por lo cual se busca que la película:

  • 1) Sirva como vehículo para acarrear el ingrediente funcional;

  • 2) Proteja al ingrediente funcional de degradación química o biológica, durante el proceso de almacenamiento y utilización, ya que, durante estos estados, el ingrediente debe permanecer activo;

  • 3) Sea capaz de controlar la liberación del ingrediente funcional a un ritmo específico, en las condiciones normales del alimento, es decir al pH, a la temperatura natural y de almacenamiento;

  • 4) Los ingredientes funcionales deben ser compatibles con la película y con otros componentes del sistema, al igual que con la fisicoquímica y cualitativamente con los atributos del alimento, es decir, que no altere negativamente la apariencia, textura, sabor y vida de anaquel.

Todos estos factores influyen en la eficacia y funcionalidad de la película (Aguilar, 2005), y para la liberación controlada y exacta de estos ingredientes se han desarrollado tecnologías como la encapsulación simple, emulsiones, coloides y matriz de biopolímeros (Weiss, Takhistov & McClements, 2006).

Polisacáridos utilizados en la formación de la matriz estructural de películas

Para la formación de la matriz estructural de una película o recubrimiento se utilizan componentes de naturaleza polimérica y de alta masa molar, y sobre ésta, pueden agregarse otros componentes que mejoran sus características o atributos. Los recubrimientos y películas comestibles son clasificados de acuerdo al material estructural que lo conforma y en caso de que el uso final sea la protección de alimentos, debe contener sustancias de alta calidad alimentaria, inocuas y de bajo costo. Dentro de ellos hay diversidad de compuestos que pueden ser utilizados, algunos ejemplos son:

Almidones y sus derivados

Los gránulos de almidón contienen dos tipos de moléculas poliméricas: 1) Amilosa: formada por unidades de cadena lineal de 1,4-α-D-glucopiranosa, y 2) amilopectina (Figura 2), que es una molécula ramificada formada por unidades de α-1,6-glucósido. La primera presenta excelentes propiedades para formar películas fuertes, isotrópicas, inodoras, insípidas y sin color (Tabla I). Cuando se adiciona un plastificante, es posible obtener películas con buenas propiedades mecánicas, especialmente las elaboradas con almidones de alta amilosa, sin embargo, el desarrollo mecánico de éstas se ve afectado por la retrogradación, ya que las dobles hélices de la amilosa y amilopectina se entrecruzan endureciendo la película (Fama, Rojas, Goyanes & Gerschenson, 2005).

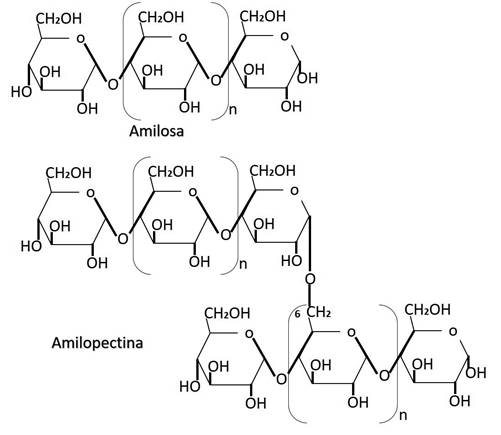

Figura 2

Estructura química de la Amilosa y amilopectina. Fuente: Badui Dergal & Cejudo Gómez (2006).


Tabla I

Características obtenidas en películas elaboradas a base de polisacáridos (almidón y celulosa).

Autor Nombre Características
Meza-Velázquez et al., (2013) Efecto de una película de hidroxipropil metilcelulosa-parafina en melón Cantaloupe (Cucumis melo) almacenado en frío Disminución de la lipasa Reducción del 50% de daños por frío Sin afectaciones por pérdida de peso
Ortega-Toro et al., (2016) Películas de Almidón termoplástico influencia de la incorporación de hidroxipropil-metil-celulosa y ácido cítrico Agregar ácido cítrico disminuyó la permeabilidad al vapor de agua. La adición de ácido proporcionó mejor apariencia
Echeverri, Montoya, Zuluaga, Castro & Gañán, 2011 Películas de almidón de papa reforzadas con celulosa bacteriana Se observó incremento en el módulo de elasticidad y resistencia a la tracción

Extractos de algas

Los alginatos son la principal macromolécula extraída de las algas pardas, éstos son obtenidos de las sales sódicas, cálcicas y potásicas del ácido algínico. Presenta uniones con ácido poliurónico conteniendo bloques de ácido poli-β-D- manopiranosilurónico y/o bloques ácido poli-α-L-gulosa piranosilurónico (Avendaño-Romero et al., 2013). Las películas elaboradas con estos compuestos resultan quebradizas con poca resistencia al agua, sin embargo, tienen la capacidad de reaccionar de manera irreversible con cationes metálicos polivalentes como los iones de calcio para producir polímeros insolubles en agua (Avendaño-Romero, López-Malo & Paolu, 2013). El calcio tiene la propiedad de entrecruzarse con el alginato por puentes de hidrógeno, con el ácido poli-α-L-gulosa piranosil urónico y dependiendo de la concentración usada, puede dar origen a películas con resistencia al agua, sin embargo, la reticulación es tan rápida que es difícil su elaboración (Olivas &Barbosa-Cánovas, 2008). Las carrageninas, son extraídas de las algas rojas y son una mezcla compleja de diversos polímeros de galactosa, que son solubles en agua. Existen tres principales fracciones, que difieren en el contenido de sulfato de éster y la distribución de residuos de 3,6-anhidro-α-D-galactopiranosil. La Κ−carragenina (Figura 3) es la única con menos cargas negativas por disacárido, presentando excelentes propiedades para formar geles y películas (Seol, Lim, Jang, Jo & Lee, 2009).

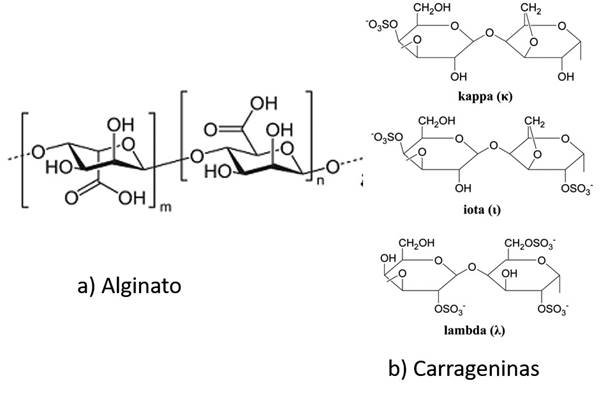

Figura 3

Estructura química de A) alginato B) formas de carragenina Fuente: McMurry (2004).


Otros hidrocoloides

Entre éstos hidrocoloides se encuentran el tragacanto que es obtenido de Astragalus gummife; la goma arábiga, obtenida de las acacias y la de karaya que se obtiene de árboles de la especie Sterculia urens, originarios de la India. También existen las procedentes de semillas, como las de algarrobo y la guar y finalmente, las obtenidas por fermentación microbiana como la xantana y gelana. Éstas han sido estudiadas en combinación con almidones, alginatos y mezclas con glucósidos (Flores, Costa, Yamashita, Gerschenson & Grossmann, 2010). La estructura química de estos hidrocoloides es compleja, por ejemplo, la goma arábiga se encuentra en la naturaleza como una sal neutra de un polisacárido que contiene Ca+2, Mg+2 y K+2. Es una cadena de unidades de β-galactopiranosa unida en 1,3 con 1,6-galactopiranosa, con residuos de ácido glucorónico o 4-metil glucorónico (Mendoza, Gómez, Hernández, Rodríguez & Chavarría, 2014). La hidrólisis completa de la molécula produce los cuatro constituyentes básicos: D-galactosa, L-arabinosa, L-ramnosa y D-ácido glucorónico cuyas proporciones son variables y presenta una masa molar que va de 250 000 a un millón de Daltons. La forma de la molécula es una espiral corta y rígida (Liu, Qin, He & Song, 2009).

Pectinas

Estos polímeros, son producidos ampliamente por las plantas y están compuestos por el ácido 1-4 α-D-galactopiranosilurónico, naturalmente esterificados con metanol. De acuerdo con el contenido de metil ésteres o el grado de esterificación, las pectinas se dividen en: de alto (GE˃50%) o bajo metoxilo (GE˂50%), valores decisivos para la solubilidad y propiedades de solidificación (Prasad & Kochhar 2014).

Quitosano

Es un polisacárido, que se obtiene por desacetilación de la quitina obtenida a partir de los desechos de los crustáceos, en el exoesqueleto de los insectos y en la pared celular de los hongos (Aider, 2010), está compuesto de dos subunidades, la D-glucosamina y la N-acetil-D-glucosamina, unidas por un enlace glucosídico ß-(1,4). Posee propiedades antimicrobianas y antimicóticas (Aider, 2010) debido principalmente a la presencia de grupos amino cargados positivamente, lo que provoca el deterioro de las proteínas que forman parte de la membrana de los microorganismos, por lo que tiene diversos usos en la agricultura, biomedicina, alimentos, tratamientos de aguas residuales, de potabilización y en la industria de los cosméticos. Esto debido a que posee grupos amino libres, que le confieren mejores propiedades químicas y físicas (López, Rivas, Loaiza & Sabino, 2010).

Tiene la capacidad de formar películas con excelentes propiedades mecánicas y permeabilidad selectiva a gases, sin embargo, la alta permeabilidad al vapor de agua, limita su aplicación. Debido a la capacidad de formación de películas, es utilizado para mejorar la calidad y extender la vida de anaquel de frutas y hortalizas frescas y procesadas (Loaiza, Chávez & Sabino, 2014).

Proteínas

Estos compuestos presentan la habilidad de formar películas y recubrimientos cuyas características dependen de la masa molar, conformación, propiedades eléctricas, flexibilidad y estabilidad térmica (Díaz-González, 2015). Durante la elaboración de éstas, es necesario considerar la temperatura y el pH, ya que cualquier modificación podría desnaturalizar la proteína y modificar sus propiedades. Los recubrimientos y películas obtenidos de proteínas, son transparentes y flexibles cuando están elaborados con base de agua y presentan buenas propiedades mecánicas y de barrera, comparadas con las que están hechas a base de polisacáridos y lípidos (Jongjareonrak, Benjakul, Visessanguan & Tanaka, 2008). Las proteínas al tener una estructura única, presentan un amplio intervalo de propiedades funcionales, especialmente un alto potencial de uniones moleculares; sin embargo, la resistencia al vapor de agua es baja (Huff, 2008). Estas propiedades pueden modificarse por métodos químicos y enzimáticos, realizando mezclas con materiales hidrofóbicos, con algunos polímeros o bien utilizando métodos como la coacervación simple o compleja, la coagulación térmica, la fusión y la solidificación lipídica (Carpiné, Dagostin, Bertan & Mafra, 2015), o bien mediante el uso de métodos físicos como frotación con aire comprimido, extrusión y cohesión (Montalvo, López-Malo & Palou, 2012). Las proteínas de la leche así como las provenientes del maíz, trigo y/o soya (Tabla II), son utilizadas por su calidad nutricional y excelentes propiedades sensoriales y funcionales (Campos, Gerschenson & Flores, 2011; McHugh, 2000).

Tabla II

Propiedades que obtienen las películas de distintas fuentes de proteína.

Materia prima Autores Proteína Propiedades
Zeína Mendoza & Caballero (2006) Vegetal Brillantes, impermeables
Gluten de trigo Gontard, Duchez, Cuq & Guilbert (1994) Vegetal Baja permeabilidad a los gases
Suero de leche Rossi-Márquez et al. (2009) Animal Buena flexibilidad
Caseína Atarés, Bonilla & Chiralt (2010) Animal Transparencia

Películas bioactivas

Se les denominan recubrimientos o películas bioactivas o inteligentes cuando los recubrimientos o películas son capaces de cambiar las condiciones del alimento, extender la vida de anaquel, mejorar la seguridad microbiológica o las propiedades sensoriales, además de monitorear y ofrecer información acerca de la calidad durante el transporte y el almacenamiento (Puligundla, Jung & Ko, 2012), éstas también pueden integrar ingredientes con actividad funcional como antioxidantes, vitaminas, prebióticos y probióticos (Falguera, Quintero, Jiménez, Muñoz & Ibarz, 2011).

Películas y recubrimientos con propiedades antimicrobianas

Dentro de la innovación en la investigación y desarrollo de películas, se encuentran aquellas que son capaces de controlar y liberar agentes antimicrobianos. Esta protección es debida a la neutralización de reacciones o a la interacción de sistemas complejos en los alimentos, los cuales son incorporados para extender la vida de anaquel y prevenir el crecimiento y la diseminación fúngica y bacteriana y de esta manera, lograr minimizar el uso de aditivos (Ortega-Toro, Muñoz, Talens & Chiralt, 2016). Las películas y recubrimientos comestibles que integran agentes antimicrobianos tienen como objetivo extender la fase lag, suprimiendo el ritmo de crecimiento de los microorganismos (Ávila-Sosa et al., 2012). Los mecanismos por los que son incorporados estos agentes siguen distintas vías, como la incorporación de agentes antimicrobianos volátiles y no volátiles directamente dentro de polímeros o bien, como capas de adsorbentes antimicrobianos dentro de las superficies de polímeros e inmovilizadores antimicrobianos, unidos por enlaces iónicos o covalentes (Ortega-Toro, Muñoz, Talens & Chiralt, 2016). Por la forma en que se llevan a cabo los mecanismos antimicrobianos, estos se dividen en dos grupos: el primero, de migración de compuestos activos, que pasan parcial o totalmente al alimento o a la superficie y el segundo mediante mecanismos no migratorios, que contienen compuestos con actividad antimicrobiana en la superficie de la película o cubierta (Vázquez-Briones & Guerrero-Beltràn, 2013). Las sustancias que son utilizadas como agentes antimicrobianos en las películas o recubrimientos, incluyen las sales de sorbato de potasio, ácidos orgánicos como el ácido cinámico (Sharma & Rao, 2015) aceites esenciales como el de la canela (Ávila-Sosa et al., 2012), extractos de plantas como el de orégano y tomillo (Solano & de Rojas-Gante, 2012) , enzimas como la lisozima (Díaz-González, 2015), bacteriocinas como la nisina y pediocina (Narsaiah et al., 2015) y antibióticos como la natamicina (Fuciños et al., 2015), o bien cationes metálicos, como la plata, que tiene una gran capacidad antimicrobiana tanto en bacterias Gram (+), como en Gram (-), presenta baja volatilidad y toxicidad en células eucariotas, por lo que son utilizadas para el desarrollo de superficies antimicriobianas, en contenedores asépticos y empaques activos, en donde son liberados iones Ag+ en bajas cantidades (alrededor de 50-100µg Ag+/kg) (Cárdenas, Díaz, Meléndrez, Cruzat & García-Cancino, 2009).

Películas y recubrimientos inteligentes

Las películas y recubrimientos inteligentes son aquellas que permiten hacer un seguimiento de trazabilidad de un producto, esto es desde la cosecha, almacenamiento, venta y consumo (Rodríguez Sauceda et al., 2014). En este tipo de películas se incorpora algún sistema que monitorea y comunica información útil de las propiedades y/o estado del alimento. Éstas se pueden encontrar adheridas al alimento como etiquetas con bio sensores o bien como parte del empaque, recubrimiento o película (Ortega-Toro, Muñoz, Talens & Chiralt, 2016), y pueden incorporarse como a) atados a la cadena del polímero, que son películas con partículas funcionales como moléculas poliméricas complejas, en forma de micelas o bien en partículas de microgel, b) ensambles de capa sobre capa; este diseño es utilizado cuando existe la interacción entre las capas, por ejemplo, polímeros o partículas unidas mediante puentes de hidrógeno o interacciones electrostáticas, c) bloques de co-polímeros y entrecruzamiento, que se utilizan para películas porosas y d) con diversas combinaciones, preparadas por polímeros y materiales inorgánicos (Tokarev, Motornov & Minko, 2009).

La morfología y las propiedades de estas películas pueden ser modificados y ajustados según la combinación de la estructura química de los ingredientes y las interacciones entre las interfaces, algunos pueden ser diseñados en estructuras 2D y 3D, como es el caso de las cápsulas de partículas coloidales, de igual forma se pueden integrar sistemas multifuncionales utilizando el enfoque bottom-up (Tokarev, Motornov & Minko, 2009).

También pueden utilizarse dispositivos que detecten y muestren los cambios en las películas, para esto se recurre a moléculas o sustancias estímulo-sensibles. Estos dispositivos tienen distintas funciones como:

  1. Indicadores de tiempo-temperatura, que tienen como objetivo estimar la calidad e integridad del producto, mostrando que el producto ha sido expuesto a temperaturas nivel crítico, por debajo o encima del valor del umbral, esto quiere decir que hay un límite mínimo y máximo para que los indicadores reaccionen y den la información pertinente, estos actúan por medio de reacciones fisicoquímicas o enzimáticas (Cortés-Tapia, 2007).

  2. Indicadores de gases en la atmósfera del alimento, que son utilizados para mantener y determinar algún intercambio de gases como el oxígeno, el dióxido de carbono o bien el etileno presente en las atmósferas controladas, para acelerar o retardar la maduración (Cortés-Tapia, 2007).

  3. Indicadores de calidad microbiológica; los cuales se basan en la identificación de diferentes metabolitos volátiles generados por el crecimiento microbiano, tales como dióxido de carbono, acetaldehído, amoníaco y ácidos grasos, así como a la variación de acidez (pH) debido al crecimiento microbiano (McMurry, 2004), para determinar estos cambios, son utilizados como parámetros de referencia las variaciones de color, por lo que se agregan pigmentos naturales dentro de la matriz de la película o por fuera de ésta, (Maciel, Yoshida & Franco, 2012).

La nanoestructuración como parte de la elaboración de las películas

Las películas y recubrimientos al encontrarse como emulsiones o dispersiones pueden ser modificadas estructuralmente para obtener mejores condiciones. La nanoestructuración se enfoca en la caracterización, fabricación y manipulación de estructuras biológicas y no biológicas, por debajo de 100 nm. Las estructuras modificadas en esta escala tienen propiedades funcionales únicas (Weiss, Takhistov & McClements, 2006). Estos sistemas con características estructuradas a nanoescala, tienen propiedades químicas, físicas y biológicas sustancialmente diferentes a las no modificadas, lo que se manifiesta directamente en el alimento. Esta tecnología ofrece múltiples formas para crear películas y recubrimientos comestibles, un ejemplo de éstas son las nanoláminas, que consisten en dos o más láminas de material con dimensiones nanométricas que son colocadas una sobre otra. El método más eficaz es el basado en el LbL (layer by layer), en el que las superficies de las láminas se encuentran cargadas y armadas por múltiples nanoláminas de diferentes materiales. Esta tecnología permite el control preciso del grosor y propiedades interfaciales de la película, que pueden ser desde 1 hasta 100 nm por lámina. El nanolaminado ofrece algunas ventajas en la preparación de cubiertas comestibles sobre las técnicas convencionales de elaboración, mejorando la textura y sirviendo como acarreadores de agentes funcionales como colorantes, saborizantes, antioxidantes, nutrientes y agentes antimicrobianos (Weiss, Takhistov & McClements, 2006).

La composición, el grosor, la estructura y las propiedades del nanomultilaminado de los recubrimientos formados alrededor del alimento, puede ser controlado por diversas vías cambiando el tipo de sustancias adsorbentes en la disolución; esto es, que la adsorción sobre la superficie del alimento dependa tanto de la naturaleza del alimento como de la primera capa colocada sobre éste, realizándose esta interacción por puentes de hidrógeno, fuerzas electrostáticas, interacciones hidrofóbicas o incompatibilidad termodinámica. También se logra, cambiando el orden en el que es sumergido el alimento, la disolución, la dispersión o las condiciones ambientales utilizadas, así como el pH, la fuerza iónica, la constante dieléctrica o la temperatura (Tokarev, Motornov & Minko, 2009).

Se han elaborado películas que incluyen metales micro y nano estructurados como parte de la matriz, lo que mejora las propiedades de barrera y disminuye la fotodegradación de la película, además presenta actividad antimicrobiana. Estos metales son incorporados a películas y recubrimientos comestibles debido a su capacidad de acarrear oxígeno y oxidar etileno, extendiendo así la vida de anaquel (Llorens, Lloret, Picouet, Trbojevich & Fernández, 2012). El cobre, el zinc y el titanio nanoestructurados son seguros y pueden ser utilizados en empaques y películas aplicadas a los alimentos (Gruére, 2012); El óxido de zinc nanoestructurado presenta propiedades antimicrobianas; el cobre ha demostrado ser un eficiente sensor de humedad y el óxido de titanio es un bloqueador de UV y presenta resistencia a la abración (Falguera, Quintero, Jiménez, Muñoz & Ibarz, 2011). La efectividad microbiológica se da por la migración de los cationes a la matriz polimérica (Cárdenas, Díaz, Meléndrez, Cruzat & García-Cancino, 2009).

En películas comestibles, la nanotecnología ha sido utilizada con el fin de mejorar sus propiedades bifuncionales. Aguirre-Cárdenas et al., (2011) elaboró y caracterizó películas biodegradables a base de nanobiopartículas de mucílago y pectinas de nopal utilizando una molienda con martillos, lo que permitió la generación de partículas con tamaños menores a 300 nm y obtuvo las películas más transparentes, resistentes, flexibles, permeables a gases que las elaboradas con películas cuyos materiales no fueron modificados.

También se han realizado películas protectoras y plásticos que incluyen nanocompuestos de polímeros/silicatos, en las que se utilizó la síntesis del compuesto en la etapa de polimerización con el complejo in situ y con el monómero líquido (Carneiro-da-Cunha et al., 2010). Los nanocompuestos pueden ser preparados a partir de disoluciones del polímero y el complejo. Éstos ofrecen mayor resistencia al calor, mejores valores del módulo elástico, baja viscosidad, estabilidad dimensional y buena apariencia de superficie (Weiss, Takhistov & McClements, 2006). Adicionalmente, los nanocompuestos pueden mostrar mejores propiedades de barrera, que se traducen en tasas de transmisión de oxígeno más bajas. A estos se les llaman nanocompuestos de Nylon-6 (Verma, Singh & Vikas, 2012). La nanotecnología en el campo de los alimentos busca hacer una diferencia importante en el área de cárnicos, por lo que se han integrando péptidos bioactivos, nanoemulsiones de grasa a base de antioxidantes, nanosensores y nanotraceadores de bioseguridad en productos cárnicos con funciones definidas (López-Vázquez et al., 2012). La nanotecnología que elabora estructuras a nanoescala, puede mejorar la interacción de moléculas individuales, evitando reacciones de rancidez y de Maillard (López-Vázquez, Brunner & Siegrist, 2012).

Aditivos para la elaboración de películas y recubrimientos comestibles

En la elaboración de películas y recubrimientos comestibles son incorporados otros componentes que ayudan a mejorar sus propiedades, entre estos se encuentran los plastificantes, los surfactantes, los emulsionantes, los antioxidantes y los reafirmantes de la textura como el glicerol, sorbitol, polietilenglicol, goma gelana, entre otros. Se ha demostrado que algunos aditivos actúan más efectivamente en los alimentos cuando son aplicados formando parte de un recubrimiento o película comestible, que cuando son aplicados en disoluciones acuosas mediante dispersión o inmersión, ya que las coberturas pueden mantener los aditivos en la superficie del alimento durante mayor tiempo (May Gutiérrez, 2015).

Los plastificantes son moléculas de baja masa molar y volatilidad y con naturaleza química similar a la del polímero formador del recubrimiento. Éstos son utilizados para mejorar la flexibilidad y la funcionalidad de las películas y recubrimientos. Dentro de los agentes plastificantes más frecuentemente utilizados se encuentran: el glicerol y el sorbitol, que ayudan a mejorar las propiedades mecánicas, así como la permeabilidad al vapor de agua, propiedades térmicas y algunas veces el color. El uso de altas concentraciones de ambos plastificantes incrementa el porcentaje de elongación (Bósquez-Molina & Vernon-Carter, 2005). Se ha observado que una mayor cantidad de glicerol permite mejor flexibilidad, sin embargo, la permeabilidad al vapor de agua disminuye (Rezaei & Motamedzadegan, 2015). Generalmente en las formulaciones a base de polisacáridos y de proteínas se requieren de plastificantes como el glicerol para aumentar la flexibilidad de los recubrimientos, también aumenta el volumen libre o la movilidad molecular de los polímeros, reduciendo los enlaces de hidrógeno internos entre las cadenas de polímeros y aumenta el espacio intermolecular. Los plastificantes afectan la capacidad de atracción de agua del sistema y la permeabilidad al oxígeno de los recubrimientos comestibles (Sothornvit & Krochta, 2000).

El polivinil alcohol (PVA) es un polímero soluble en agua, no tóxico que aporta flexibilidad y permite una buena formación de las películas. Se ha reportado que el uso del PVA en mezcla con el quitosano y la nisina, son efectivos para controlar el crecimiento microbiológico (Wang et al., 2015), este aditivo es comunmente utilizado en películas y empaques funcionales. En la Tabla III se observan los frutos en los que se han utilizado y su funcionalidad sobre éstos.

Tabla III

Recubrimientos comestibles utilizados en frutas frescas.

Tipo de Fruta Matriz de la P/R Plastificantes y aditivos Función en la P/R
Mango CMC Lecitina, PEG, AC Mantenimiento del color
Fresa CPS + Caseína + Péctina + Alginato Glicerol, aceite de girasol, AA, Cloruro de Calcio Reducción del pardeamiento y prevención del crecimiento fúngico
Manzana CPS, APS Carragenato, Alginato, gelana Glicerol PEG, AA, AO, Aceite de girasol, CAB, Ncys Mantenimiento de la textura y color, reducción de pérdida de humedad, barrera a los gases, efecto antifúngico

[i] CMC: Carboximetilcelulosa; AC: Ácido cítrico; AA: Ácido ascórbico; PEG: Polietilenglicol, AO: Ácido oxálico; Ncyst: N-Acetilcisteina; CAB: Cera de abeja; CPS: Concentrado de proteínas de suero lácteo; APS: aislado de proteínas de suero lácteo. Fuente: (May-Gutiérrez, 2015).

Otros aditivos incorporados en las películas y recubrimientos comestibles son las sales de calcio, que actúan como agentes texturizantes, y que aumentan la resistencia mecánica, los agentes antioxidantes que ayudan a prevenir el oscurecimiento en productos susceptibles de pardeamiento (ácido cítrico, ácido ascórbico, cisteína, glutatión) y los saborizantes, colorantes, nutracéuticos y agentes probióticos que pueden mejorar las propiedades sensoriales o nutricionales de trozos de frutas y vegetales enteros o mínimamente procesados (Montero-Calderón, Rojas-Grau, Soliva-Fortuny & Martín-Belloso, 2009).

Los agentes plastificantes como alcoholes polihídricos, ceras y aceites, se utilizan para mejorar la flexibilidad y elongación del material elaborado. La adición de surfactantes y emulsificantes reduce la actividad del agua superficial y la velocidad en la pérdida de humedad de los alimentos recubiertos (Bósquez-Molina & Vernon-Carter, 2005). Los agentes de liberación controlada y los lubricantes como las grasas, los aceites, los emulsificantes, el petrolato, el polietilénglicol y el silicón sirven para prevenir que los alimentos recubiertos se vuelvan viscosos o pegajosos (May-Gutiérrez, 2015; Rhim, 2004).

Existe un impacto positivo al utilizar películas comestibles para evitar el daño mecánico o por microorganismos en fruta y hortalizas (Rojas-Graü, Oms-Oliu, Soliva-Fortuny & Martín-Belloso, 2009) mencionan que agregar antioxidantes en la película ayuda a preservar el fruto y evitar la contaminación por el uso de plásticos; sin embargo, muchas de las opciones para recubrimientos aún siguen en investigación o no se encuentran desarrollados a escala industrial.

Conclusiones

Los materiales más comunes empleados en la elaboración de películas comestibles y recubrimientos son las proteínas, polisacáridos, lípidos y la combinación de éstos. Se han realizado diversos estudios sobre interacciones entre estos polímeros en el diseño y aplicación de películas con propiedades mecánicas y de barrera mejoradas. La investigación en este campo, ha crecido notablemente encontrando películas cuyos materiales han sido modificados para mejorar aún más el funcionamiento de cada una, encontrando algunas capaces de controlar la atmósfera interna del alimento, aquellas que proporcionan brillo o color, lo que mejora su calidad visual, aquellas que son capaces de evitar contaminación y propagación microbiana, tanto fitopatógena como los dañinos para el ser humano, aquellas cuya tecnología de elaboracion permiten cubrir no sólo alguno de los aspectos anteriores, sino dos o más de ellos. Finalmente la tecnología en este rubro ha crecido de tal manera que se ha propuesto el uso de películas inteligentes, las cuales son capaces de detectar algún fallo en la atmósfera del alimento o contaminación microbiana y ser capaces de informar por medio de señales visuales cualquier alteración o contaminación del producto. Esta serie de mejoras, permitirá una disminución en las pérdidas de futas y hortalizas durante el manejo poscosecha así como en el procesamiento, dándole al consumidor la posibilidad de contar con productos de mejor calidad y mayor vida de anaquel, además de no generar residuos contaminantes y/o tóxicos.

Agradecimientos

Agradecemos al Consejo Nacional de Ciencia y Tecnología el apoyo recibido como beca para el estudio de Doctorado en Ciencias de los Alimentos en el Instituto Politécnico Nacional (Registro 260106).

Referencias

1

Aguilar, M. M. (2005). Propiedades físicas y mecánicas de películas biodegradables y su empleo en el recubrimiento de frutos de aguacate. En Tesis de Maestría en Tecnología avanzada (pág. 112). Ciudad de México: Instituto Politécnico Nacional. http://repositoriodigital.ipn.mx/handle/ 123456789/10573

M. M. Aguilar 2005Propiedades físicas y mecánicas de películas biodegradables y su empleo en el recubrimiento de frutos de aguacateMaestría en Tecnología avanzadaCiudad de MéxicoInstituto Politécnico Nacionalhttp://repositoriodigital.ipn.mx/handle/ 123456789/10573

2

Aguirre-Cárdenas, M., García-Delgado, P., González-González, R., Jofre Garfias, A. L., Legorreta-Siañez, A.V. & Buenrostro-Zagal, J. F. (2011). Desarrollo y evaluación de una película comestible obtenida del mucílago del nopal (Opuntia ficus indica) utilizada para reducir la tasa de respiración de nopal verdura. In: VIII Congreso Iberoamericano de Ingeniería de Alimentos. Lima, Perú 23 al 26 de octubre. 1-5. pp. https://dialnet.unirioja.es/servlet/articulo?codigo=4106660

M. Aguirre-Cárdenas P. García-Delgado R. González-González A. L. Jofre Garfias A.V. Legorreta-Siañez J. F. Buenrostro-Zagal 2011Desarrollo y evaluación de una película comestible obtenida del mucílago del nopal (Opuntia ficus indica) utilizada para reducir la tasa de respiración de nopal verduraVIII Congreso Iberoamericano de Ingeniería de AlimentosLima, Perúhttps://dialnet.unirioja.es/servlet/articulo?codigo=4106660

3

Aider, M. (2010). Chitosan application for active bio-based films production and potential in the food industry.LWT-Food Science and Technology, 43(6), 837-842. https://doi.org/10.1016/j.lwt.2010.01.021

M. Aider 2010Chitosan application for active bio-based films production and potential in the food industryLWT-Food Science and Technology43(6)83784210.1016/j.lwt.2010.01.021

4

Arredondo-Ochoa, T. (2012). Diseño de empaques comestibles activos a base de almidón modificado para su posible aplicación en alimentos en fresco (Tesis Maestría). Universidad Autónoma de Querétaro. 1-82. http://hdl.handle.net/123456789/929

T. Arredondo-Ochoa 2012Diseño de empaques comestibles activos a base de almidón modificado para su posible aplicación en alimentos en frescoMaestríaUniversidad Autónoma de Querétaro182http://hdl.handle.net/123456789/929

5

Arvanitoyannis, I., Kolokuris, I., Nakayama, A. & Aiba, S. I. (1997). Preparation and study of novel biodegradable blends based on gelatinized starch and 1, 4-trans-polyisoprene (gutta percha) for food packaging or biomedical applications.Carbohydrate Polymers, 34(4), 291-302. https://doi.org/10.1016/S0144-8617(97)00085-4

I. Arvanitoyannis I. Kolokuris A. Nakayama S. I. Aiba 1997Preparation and study of novel biodegradable blends based on gelatinized starch and 1, 4-trans-polyisoprene (gutta percha) for food packaging or biomedical applicationsCarbohydrate Polymers34(4)29130210.1016/S0144-8617(97)00085-4

6

Atarés, L., Bonilla, J. & Chiralt, A. (2010). Characterization of sodium caseinate-based edible films incorporated with cinnamon or ginger essential oils. Journal of Food Engineering, 100(4), 678-687. https://doi.org/10.1016/j.jfoodeng.2010.05.018

L. Atarés J. Bonilla A. Chiralt 2010Characterization of sodium caseinate-based edible films incorporated with cinnamon or ginger essential oilsJournal of Food Engineering100(4)67868710.1016/j.jfoodeng.2010.05.018

7

Avendaño-Romero, G., López-Malo, A. & Paolu, E. (2013). Propiedades del alginato y aplicaciones en alimentos.Temas selectos de Ingeniería de Alimentos, 7(1), 87-96. http://web.udlap.mx/tsia/files/2013/12/TSIA-71-Avendano-Romero-et-al-2013.pdf

G. Avendaño-Romero A. López-Malo E. Paolu 2013Propiedades del alginato y aplicaciones en alimentosTemas selectos de Ingeniería de Alimentos7(1)http://web.udlap.mx/tsia/files/2013/12/TSIA-71-Avendano-Romero-et-al-2013.pdf

8

Ávila-Sosa, R., Palou, E., Munguía, M. T. J., Nevárez-Moorillón, G. V., Cruz, A. R. N. & López-Malo, A. (2012). Antifungal activity by vapor contact of essential oils added to amaranth, chitosan, or starch edible films.International Journal of Food Microbiology, 153(1-2), 66-72. DOI: 10.1016/j.ijfoodmicro.2011.10.017

R. Ávila-Sosa E. Palou M. T. J. Munguía G. V. Nevárez-Moorillón A. R. N. Cruz A. López-Malo 2012Antifungal activity by vapor contact of essential oils added to amaranth, chitosan, or starch edible filmsInternational Journal of Food Microbiology153(1-2)667210.1016/j.ijfoodmicro.2011.10.017

9

Badui Dergal, S. & Cejudo Gómez, H. R. T. (2006).Química de los alimentos. Pearson educación, México

S. Badui Dergal H. R. T. Cejudo Gómez 2006Química de los alimentosPearson educaciónMéxico

10

Bósquez-Molina, E. & Vernon-Carter, E. J. (2005). Efecto de plastificantes y calcio en la permeabilidad al vapor de agua de películas a base de goma de mezquite y cera de candelilla.Revista Mexicana de Ingeniería Química, 4(2), 157-162. http://www.redalyc.org/articulo.oa?id=62040203

E. Bósquez-Molina E. J. Vernon-Carter 2005Efecto de plastificantes y calcio en la permeabilidad al vapor de agua de películas a base de goma de mezquite y cera de candelillaRevista Mexicana de Ingeniería Química4(2)157162http://www.redalyc.org/articulo.oa?id=62040203

11

Cagri, A., Ustunol, Z. & Ryser, E. T. (2004). Antimicrobial edible films and coatings.Journal of Food Protection, 67(4), 833-848. DOI: 10.4315/0362-028X-67.4.833

A. Cagri Z. Ustunol E. T. Ryser 2004Antimicrobial edible films and coatingsJournal of Food Protection67(4)83384810.4315/0362-028X-67.4.833

12

Campos, C. A., Gerschenson, L. N. & Flores, S. K. (2011). Development of edible films and coatings with antimicrobial activity.Food and Bioprocess Technology, 4(6), 849-875. https://doi.org/10.1007/s11947-010-0434-1

C. A. Campos L. N. Gerschenson S. K. Flores 2011Development of edible films and coatings with antimicrobial activityFood and Bioprocess Technology4(6)84987510.1007/s11947-010-0434-1

13

Cárdenas, G., Díaz V.J., Meléndrez, M. F., Cruzat C.C. & García Cancino, A. (2009). Colloidal Cu nanoparticles/chitosan composite film obtained by microwave heating for food package applications.Polymer bulletin, 62(4), 511-524. https://doi.org/10.1007/s00289-008-0031-x

G. Cárdenas Meléndrez Díaz V.J. Cruzat C.C. M. F. A. García Cancino 2009Colloidal Cu nanoparticles/chitosan composite film obtained by microwave heating for food package applicationsPolymer bulletin62(4)51152410.1007/s00289-008-0031-x

14

Carmona Gallego, J. A., Cordobés, F., Guerrero Conejo, A. F., Martínez, I. & Partal López, P. (2007). Influencia del pH y de la fuerza iónica sobre la gelificación térmica de proteínas de la yema de huevo.Grasas y aceites, 58(3), 289-296. http://hdl.handle.net/11441/54857

J. A. Carmona Gallego F. Cordobés A. F. Guerrero Conejo I. Martínez P. Partal López 2007Influencia del pH y de la fuerza iónica sobre la gelificación térmica de proteínas de la yema de huevoGrasas y aceites58(3)289296http://hdl.handle.net/11441/54857

15

Carneiro-da-Cunha, M. G., Cerqueira, M. A., Souza, B. W., Carvalho, S., Quintas, M. A., Teixeira, J. A. & Vicente, A. A. (2010). Physical and thermal properties of a chitosan/alginate nanolayered PET film.Carbohydrate Polymers , 82(1), 153-159. https://doi.org/10.1016/j.carbpol.2010.04.043

M. G. Carneiro-da-Cunha M. A. Cerqueira B. W. Souza S. Carvalho M. A. Quintas J. A. Teixeira A. A. Vicente 2010Physical and thermal properties of a chitosan/alginate nanolayered PET filmCarbohydrate Polymers82(1)15315910.1016/j.carbpol.2010.04.043

16

Carpiné, D., Dagostin, J. L. A., Bertan, L. C. & Mafra, M. R. (2015). Development and characterization of soy protein isolate emulsion-based edible films with added coconut oil for olive oil packaging: Barrier, mechanical, and thermal properties.Food and Bioprocess Technology , 8(8), 1811-1823. https://doi.org/10.1007/s11947-015-1538-4

D. Carpiné J. L. A. Dagostin L. C. Bertan M. R. Mafra 2015Development and characterization of soy protein isolate emulsion-based edible films with added coconut oil for olive oil packaging: Barrier, mechanical, and thermal propertiesFood and Bioprocess Technology8(8)1811182310.1007/s11947-015-1538-4

17

Cortés Tapia, C. P. (2007) Envases inteligentes. Universidad Andrés Bello, https://repositorio.unab.cl/xmlui/handle/ria/4352.

C. P. Cortés Tapia 2007Envases inteligentesUniversidad Andrés Bellohttps://repositorio.unab.cl/xmlui/handle/ria/4352

18

Díaz-González R. (2015). Films biodegradables antimicrobianos a base de almidón y gelatina. Universitat Politécnica de Valencia, 1-21. https://hdl.handle.net/10251/56543

R. Díaz-González 2015Films biodegradables antimicrobianos a base de almidón y gelatinaUniversitat Politécnica de Valencia121https://hdl.handle.net/10251/56543

19

Echeverri, N, Montoya, Ú., Zuluaga, R., Castro, C. & Gañán, P. (2011). Películas de almidón de papa reforzadas con celulosa bacteriana. Revista ReCiTeIA, 11(1) 83-91.

N Echeverri Ú. Montoya R. Zuluaga C. Castro P. Gañán 2011Películas de almidón de papa reforzadas con celulosa bacterianaRevista ReCiTeIA11(1)8391.

20

Escobar, D., Sala, A., Silvera, C., Harispe, R. & Márquez, R. (2009). Películas biodegradables y comestibles desarrolladas en base a aislado de proteínas de suero lácteo: estudio de dos métodos de elaboración y del uso de sorbato de potasio como conservador.Revista del Laboratorio tecnológico del Uruguay, 4, 33-36.

D. Escobar A. Sala C. Silvera R. Harispe R. Márquez 2009Películas biodegradables y comestibles desarrolladas en base a aislado de proteínas de suero lácteo: estudio de dos métodos de elaboración y del uso de sorbato de potasio como conservadorRevista del Laboratorio tecnológico del Uruguay43336

21

Espino-Díaz, M., De Jesús Ornelas-Paz, J., Martínez-Téllez, M. A., Santillán, C., Barbosa-Cánovas, G. V., Zamudio-Flores, P. B. & Olivas, G. I. (2010). Development and characterization of edible films based on mucilage of Opuntia ficus-Indica (l.).Journal of Food Science, 75(6). E347-E352. DOI: 10.1111/j.1750-3841.2010.01661.x

M. Espino-Díaz J. De Jesús Ornelas-Paz M. A. Martínez-Téllez C. Santillán G. V. Barbosa-Cánovas P. B. Zamudio-Flores G. I. Olivas 2010Development and characterization of edible films based on mucilage of Opuntia ficus-Indica (l.)Journal of Food Science75(6)E347E35210.1111/j.1750-3841.2010.01661.x

22

Falguera, V., Quintero, J. P., Jiménez, A., Muñoz, J. A. & Ibarz, A. (2011). Edible films and coatings: structures, active functions and trends in their use.Trends in Food Science & Technology, 22(6), 292-303. https://doi.org/10.1016/j.tifs.2011.02.004

V. Falguera J. P. Quintero A. Jiménez J. A. Muñoz A. Ibarz 2011Edible films and coatings: structures, active functions and trends in their useTrends in Food Science & Technology22(6)29230310.1016/j.tifs.2011.02.004

23

Fama, L., Rojas, A. M., Goyanes, S. & Gerschenson, L. (2005). Mechanical properties of tapioca-starch edible films containing sorbates.LWT-Food Science and Technology , 38(6), 631-639. https://doi.org/10.1016/j.lwt.2004.07.024

L. Fama A. M. Rojas S. Goyanes L. Gerschenson 2005Mechanical properties of tapioca-starch edible films containing sorbatesLWT-Food Science and Technology38(6)63163910.1016/j.lwt.2004.07.024

24

FAO. (2018). Despilfarro de alimentos: datos y cifras clave. Food wastage footprint, 1-5. http://www.fao.org/news/story/es/item/196450/icode/

FAO 2018Despilfarro de alimentos: datos y cifras claveFood wastage footprint15http://www.fao.org/news/story/es/item/196450/icode/

25

Flores, S. K., Costa, D., Yamashita, F., Gerschenson, L. N. & Grossmann, M. V. (2010). Mixture design for evaluation of potassium sorbate and xanthan gum effect on properties of tapioca starch films obtained by extrusion.Materials Science and Engineering: C, 30(1), 196-202. https://doi.org/10.1016/j.msec.2009.10.001

S. K. Flores D. Costa F. Yamashita L. N. Gerschenson M. V. Grossmann 2010Mixture design for evaluation of potassium sorbate and xanthan gum effect on properties of tapioca starch films obtained by extrusionMaterials Science and Engineering: C30(1)19620210.1016/j.msec.2009.10.001

26

Fuciños, C., Míguez, M., Cerqueira, M. A., Costa, M. J., Vicente, A. A., Rúa, M. L. & Pastrana, L. M. (2015). Functional characterization and antimicrobial efficiency assessment of smart nanohydrogels containing natamycin incorporated into polysaccharide-based films.Food and Bioprocess Technology , 8(7), 1430-1441. https://doi.org/10.1007/s11947-015-1506-z

C. Fuciños M. Míguez M. A. Cerqueira M. J. Costa A. A. Vicente M. L. Rúa L. M. Pastrana 2015Functional characterization and antimicrobial efficiency assessment of smart nanohydrogels containing natamycin incorporated into polysaccharide-based filmsFood and Bioprocess Technology8(7)1430144110.1007/s11947-015-1506-z

27

Gontard, N., Duchez, C., Cuq, J. L. & Guilbert, S. (1994). Edible composite films of wheat gluten and lipids: water vapour permeability and other physical properties.International Journal of Food Science & Technology, 29(1), 39-50. https://doi.org/10.1111/j.1365-2621.1994.tb02045.x

N. Gontard C. Duchez J. L. Cuq S. Guilbert 1994Edible composite films of wheat gluten and lipids: water vapour permeability and other physical propertiesInternational Journal of Food Science & Technology29(1)395010.1111/j.1365-2621.1994.tb02045.x

28

Gruère, G. P. (2012). Implications of nanotechnology growth in food and agriculture in OECD countries.Food Policy, 37(2), 191-198. https://doi.org/10.1016/j.foodpol.2012.01.001

G. P. Gruère 2012Implications of nanotechnology growth in food and agriculture in OECD countriesFood Policy37(2)19119810.1016/j.foodpol.2012.01.001

29

Hibberler R.C.(2006). Mecánica de materiales. 6ta. Edición. Pearson Educación. Mexico. ISBN 970-26-0639-3 pag 93-95.https://archive.org/details/MecnicaDeMateriales Hibbeler8aEdiciin

R.C. Hibberler 2006Mecánica de materiales. 6ta. Edición. Pearson EducaciónMexico970-26-0639-3 9395https://archive.org/details/MecnicaDeMateriales Hibbeler8aEdiciin

30

Hong, S. I., Park, J. D. & Kim, D. M. (2000). Antimicrobial and physical properties of food packaging films incorporated with some natural compounds.Food Science and Biotechnology, 9(1), 38-42.

S. I. Hong J. D. Park D. M. Kim 2000Antimicrobial and physical properties of food packaging films incorporated with some natural compoundsFood Science and Biotechnology9(1)3842

31

Huff, K. (2008). Active and intelligent packaging: innovations for the future.Department of Food Science & Technology. Virginia Polytechnic Institute and State University, Blacksburg, Va, 1-13. https://www.iopp.org/files/public/VirginiaTechKarleigh Huff.pdf

K. Huff 2008Active and intelligent packaging: innovations for the futureDepartment of Food Science & Technology. Virginia Polytechnic Institute and State UniversityBlacksburg, Va113https://www.iopp.org/files/public/VirginiaTechKarleigh

32

Jaworek, A. T. S. A. & Sobczyk, A. T. (2008). Electrospraying route to nanotechnology: an overview.Journal of electrostatics, 66(3-4), 197-219. https://doi.org/10.1016/j.elstat.2007.10.001

A. T. S. A. Jaworek A. T. Sobczyk 2008Electrospraying route to nanotechnology: an overviewJournal of electrostatics66(3-4)19721910.1016/j.elstat.2007.10.001

33

Jongjareonrak, A., Benjakul, S., Visessanguan, W. & Tanaka, M. (2008). Antioxidative activity and properties of fish skin gelatin films incorporated with BHT and α-tocopherol.Food Hydrocolloids, 22(3), 449-458. https://doi.org/10.1016/j.foodhyd.2007.01.002

A. Jongjareonrak S. Benjakul W. Visessanguan M. Tanaka 2008Antioxidative activity and properties of fish skin gelatin films incorporated with BHT and α-tocopherolFood Hydrocolloids22(3)44945810.1016/j.foodhyd.2007.01.002

34

Kean, T. & Thanou, M. (2010). Biodegradation, biodistribution and toxicity of chitosan.Advanced drug delivery reviews, 62(1), 3-11. https://doi.org/10.1016/j.addr.2009.09.004

T. Kean M. Thanou 2010Biodegradation, biodistribution and toxicity of chitosanAdvanced drug delivery reviews62(1)31110.1016/j.addr.2009.09.004

35

Liu, F., Qin, B., He, L. & Song, R. (2009). Novel starch/chitosan blending membrane: Antibacterial, permeable and mechanical properties.Carbohydrate Polymers , 78(1), 146-150. https://doi.org/10.1016/j.carbpol.2009.03.021

F. Liu B. Qin L. He R Song 2009Novel starch/chitosan blending membrane: Antibacterial, permeable and mechanical propertiesCarbohydrate Polymers78(1)14615010.1016/j.carbpol.2009.03.021

36

Llorens, A., Lloret, E., Picouet, P. A., Trbojevich, R. & Fernandez, A. (2012). Metallic-based micro and nanocomposites in food contact materials and active food packaging.Trends in Food Science & Technology , 24(1), 19-29. https://doi.org/10.1016/j.tifs.2011.10.001

A. Llorens E. Lloret P. A. Picouet R. Trbojevich A. Fernandez 2012Metallic-based micro and nanocomposites in food contact materials and active food packagingTrends in Food Science & Technology24(1)192910.1016/j.tifs.2011.10.001

37

Loaiza, M., Chávez G. & Sabino M. (2014). Obtención y modificación química de oligosacáridos de quitosano. Revista latinoamericana de Metalurgia y Materiales, S6, 25-26.

M. Loaiza Sabino M. Chávez G. 2014Obtención y modificación química de oligosacáridos de quitosanoRevista latinoamericana de Metalurgia y MaterialesS62526

38

López, Á., Rivas, J., Loaiza, M. & Sabino, M. (2010). Degradación de películas plastificadas de quitosano obtenidas a partir de conchas de camarón (L. vannamei).Revista de la Facultad de Ingeniería Universidad Central de Venezuela, 25(2), 133-143. http://www.scielo.org.ve/scielo.php?script=sci_arttext&pid=S0798-40652010000200014

Á. López J. Rivas M. Loaiza M. Sabino 2010Degradación de películas plastificadas de quitosano obtenidas a partir de conchas de camarón (L. vannamei)Revista de la Facultad de Ingeniería Universidad Central de Venezuela25(2)133143http://www.scielo.org.ve/scielo.php?script=sci_arttext&pid=S0798-40652010000200014

39

López-Vázquez, E., Brunner, T. A. & Siegrist, M. (2012). Perceived risks and benefits of nanotechnology applied to the food and packaging sector in México.British Food Journal, 114(2), 197-205. https://doi.org/10.1108/00070701211202386

E. López-Vázquez T. A. Brunner M. Siegrist 2012Perceived risks and benefits of nanotechnology applied to the food and packaging sector in MéxicoBritish Food Journal114(219720510.1108/00070701211202386

40

Maciel, V. B., Yoshida, C. M. & Franco, T. T. (2012). Development of a prototype of a colourimetric temperature indicator for monitoring food quality.Journal of Food Engineering , 111(1), 21-27. https://doi.org/10.1016/j.jfoodeng.2012.01.037

V. B. Maciel C. M. Yoshida T. T. Franco 2012Development of a prototype of a colourimetric temperature indicator for monitoring food qualityJournal of Food Engineering111(1)212710.1016/j.jfoodeng.2012.01.037

41

Maki-Díaz, G., Peña-Valdivia, C. B., García-Nava, R., Arévalo-Galarza, M. L., Calderón-Zavala, G. & Anaya-Rosales, S. (2015). Características físicas y químicas de nopal verdura (Opuntia ficus-indica) para exportación y consumo nacional.Agrociencia, 49(1), 31-51. http://www.scielo.org.mx/pdf/agro/v49n1/ v49n1a3.pdf

G. Maki-Díaz C. B. Peña-Valdivia R. García-Nava M. L. Arévalo-Galarza G. Calderón-Zavala S. Anaya-Rosales 2015Características físicas y químicas de nopal verdura (Opuntia ficus-indica) para exportación y consumo nacionalAgrociencia49(1)3151http://www.scielo.org.mx/pdf/agro/v49n1/ v49n1a3.pdf

42

Márquez, C. J., Trillos, O., Cartagena, J. R. & Cotes, J. M. (2009). Evaluación fisicoquímica y sensorial de frutos de uchuva (Physalis peruviana L.).Vitae,16(1), 42-48. http://www.scielo.org.co/pdf/vitae/v16n1/v16n1a05.pdf

C. J. Márquez O. Trillos J. R. Cartagena J. M. Cotes 2009Evaluación fisicoquímica y sensorial de frutos de uchuva (Physalis peruviana L.)Vitae16(1)4248http://www.scielo.org.co/pdf/vitae/v16n1/v16n1a05.pdf

43

May Gutiérrez, M. E. (2015). Desarrollo de un recubrimiento comestible a base de mucílago de nopal (Opuntia spp.)(Doctoral dissertation). Universidad Autónoma de Querétaro. https://ri.uaq.mx/handle/123456789/2740

M. E. May Gutiérrez 2015Desarrollo de un recubrimiento comestible a base de mucílago de nopal (Opuntia spp.)DoctoralUniversidad Autónoma de Querétarohttps://ri.uaq.mx/handle/123456789/2740

44

McHugh, T. H. (2000). Protein-Lipid interactions in edible films and coatings. Nahrung, 44: 148-151. DOI: 10.1002/1521-3803 (20000501)44:3<148::AID-FOOD148>3.0.CO;2-P

T. H. McHugh 2000Protein-Lipid interactions in edible films and coatingsNahrung4414815110.1002/1521-3803 (20000501)44:3<148::AID-FOOD148>3.0.CO;2-P

45

McMurry, J (2004). Química Orgánica . Ed Cengage learning, México D. F.

J McMurry 2004Química OrgánicaCengage learningMéxico D. F.

46

Mendoza, M. & Caballero, J. I. M. (2006). Estudio y desarrollo de films a base de zeína de maíz, con distintos tipos de plastificantes.Alimentaria: Revista de tecnología e higiene de los alimentos, (372), 86-87.

M. Mendoza J. I. M. Caballero 2006Estudio y desarrollo de films a base de zeína de maíz, con distintos tipos de plastificantesAlimentaria: Revista de tecnología e higiene de los alimentos(372)8687

47

Mendoza, B., Gómez, E., Hernández, E., Rodríguez, A. & Chavarría, N. (2014). Elaboración y caracterización de películas biodegradables a partir de mucílago de nopal-caseinato de sodio y mucílago de nopal-pectina. InCiencias Agropecuarias Handbook T-II: Congreso Interdisciplinario de Cuerpos Académicos(pp. 129-136). ECORFAN.

B. Mendoza E. Gómez E. Hernández A. Rodríguez N. Chavarría 2014Elaboración y caracterización de películas biodegradables a partir de mucílago de nopal-caseinato de sodio y mucílago de nopal-pectinaCiencias Agropecuarias Handbook T-II: Congreso Interdisciplinario de Cuerpos Académicos129136ECORFAN

48

Meza Velázquez, J. A., Guzmán, G. A., García Díaz, C. L., Fortis, H. M., Preciado Rangel, P. & Esparza Rivera, J. R. (2013). Effect of a film of hidroxypropyl methylcellulose- paraffin in Cantaloupe melon (Cucumis melo) stored in cold. Revista Mexicana de Ciencias Agrícolas, 4(2),259-271. http://www.scielo.org.mx/pdf/remexca/v4n2/v4n2a6.pdf

J. A. Meza Velázquez G. A. Guzmán C. L. García Díaz H. M. Fortis P. Preciado Rangel J. R. Esparza Rivera 2013Effect of a film of hidroxypropyl methylcellulose- paraffin in Cantaloupe melon (Cucumis melo) stored in coldRevista Mexicana de Ciencias Agrícolas4(2)259271http://www.scielo.org.mx/pdf/remexca/v4n2/v4n2a6.pdf

49

Miranda, S. P., Cárdenas, G., López, D. & Lara-Sagahon, A. V. (2003). Comportamiento de películas de Quitosán compuesto en un modelo de almacenamiento de aguacate.Revista de la Sociedad Química de México, 47(4), 331-336. http://www.scielo.org.mx/pdf/rsqm/v47n4/v47n4a8.pdf

S. P. Miranda G. Cárdenas D. López A. V. Lara-Sagahon 2003Comportamiento de películas de Quitosán compuesto en un modelo de almacenamiento de aguacateRevista de la Sociedad Química de México47(4)331336http://www.scielo.org.mx/pdf/rsqm/v47n4/v47n4a8.pdf

50

Monroy-Villagrana, A., Cano-Sarmiento, C., Alamilla-Beltrán, L., Hernández-Sánchez, H. & Gutiérrez-López, G. F. (2014). Coupled taguchi-rsm optimization of the conditions to emulsify α-tocopherol in an Arabic gum-maltodextrin matrix by microfluidization.Revista Mexicana de Ingeniería Química , 13(3), 679-688 http://www.scielo.org.mx/pdf/rmiq/v13n3/v13n3a3.pdf

A. Monroy-Villagrana C. Cano-Sarmiento L. Alamilla-Beltrán H. Hernández-Sánchez G. F. Gutiérrez-López 2014Coupled taguchi-rsm optimization of the conditions to emulsify α-tocopherol in an Arabic gum-maltodextrin matrix by microfluidizationRevista Mexicana de Ingeniería Química13(3)679688http://www.scielo.org.mx/pdf/rmiq/v13n3/v13n3a3.pdf

51

Montalvo, C., López-Malo, A. & Palou, E. (2012). Películas comestibles de proteína: características, propiedades y aplicaciones.Temas selectos de Ingeniería de Alimentos , 6(2), 32-46. http://web.udlap.mx/tsia/files/2013/12/TSIA-62Montalvo-et-al-2012.pdf

C. Montalvo A. López-Malo E. Palou 2012Películas comestibles de proteína: características, propiedades y aplicacionesTemas selectos de Ingeniería de Alimentos6(2)3246http://web.udlap.mx/tsia/files/2013/12/TSIA-62Montalvo-et-al-2012.pdf

52

Montero-Calderón, M., Rojas-Graü, M.A., Soliva-Fortuny, R. & Martín-Belloso, O. (2009). Tendencias en el procesado mínimo de frutas y hortalizas frescas. Internal quality profile and influence of packaging conditions on fresh-cut pineapple, 69(3), 48-51. http://www.horticom.com/revistasonline/extras/extra09/48_51.pdf

M. Montero-Calderón M.A. Rojas-Graü R. Soliva-Fortuny O. Martín-Belloso 2009Tendencias en el procesado mínimo de frutas y hortalizas frescasInternal quality profile and influence of packaging conditions on fresh-cut pineapple69(3)4851http://www.horticom.com/revistasonline/extras/extra09/48_51.pdf

53

Narsaiah, K., Wilson, R. A., Gokul, K., Mandge, H. M., Jha, S. N., Bhadwal, S., Anurag, R.K., Malik, R.K. & Vij, S. (2015). Effect of bacteriocin-incorporated alginate coating on shelf-life of minimally processed papaya (Carica papaya L.).Postharvest Biology and Technology, 100, 212-218. https://doi.org/10.1016/j.postharvbio.2014.10.003

K. Narsaiah R. A. Wilson K. Gokul H. M. Mandge S. N. Jha S. Bhadwal R.K. Anurag R.K. Malik S. Vij 2015Effect of bacteriocin-incorporated alginate coating on shelf-life of minimally processed papaya (Carica papaya L.)Postharvest Biology and Technology10021221810.1016/j.postharvbio.2014.10.003

54

Olivas, G. I. & Barbosa-Cánovas, G. V. (2008). Alginate-calcium films: water vapor permeability and mechanical properties as affected by plasticizer and relative humidity.LWT-Food Science and Technology , 41(2), 359-366. https://doi.org/10.1016/j.lwt.2007.02.015

G. I. Olivas G. V. Barbosa-Cánovas 2008Alginate-calcium films: water vapor permeability and mechanical properties as affected by plasticizer and relative humidityLWT-Food Science and Technology41(2)35936610.1016/j.lwt.2007.02.015

55

Ortega-Toro, R., Muñoz, A., Talens, P. & Chiralt, A. (2016). Improvement of properties of glycerol plasticized starch films by blending with a low ratio of polycaprolactone and/or polyethylene glycol.Food Hydrocolloids , 56, 9-19. https://doi.org/10.1016/j.foodhyd.2015.11.029

R. Ortega-Toro A. Muñoz P. Talens A. Chiralt 2016Improvement of properties of glycerol plasticized starch films by blending with a low ratio of polycaprolactone and/or polyethylene glycolFood Hydrocolloids5691910.1016/j.foodhyd.2015.11.029

56

Prasad, P. & Kochhar, A. (2014). Active packaging in food industry: a review.Journal of Environmental Science, Toxicology and Food Technology, 8(5), 1-7. DOI: 10.9790/2402-08530107

P. Prasad A. Kochhar 2014Active packaging in food industry: a reviewJournal of Environmental Science, Toxicology and Food Technology8(5)1710.9790/2402-08530107

57

Puligundla, P., Jung, J. & Ko, S. (2012). Carbon dioxide sensors for intelligent food packaging applications.Food Control, 25(1), 328-333. https://doi.org/10.1016/j.foodcont.2011.10.043

P. Puligundla J. Jung S. Ko 2012Carbon dioxide sensors for intelligent food packaging applicationsFood Control25(1)32833310.1016/j.foodcont.2011.10.043

58

Ramos-García, M. D. L., Bautista-Baños, S., Barrera-Necha, L. L., Bósquez-Molina, E., Alia-Tejacal, I. & Estrada-Carrillo, M. (2010). Compuestos antimicrobianos adicionados en recubrimientos comestibles para uso en productos hortofrutícolas.Revista mexicana de fitopatología, 28(1), 44-57. http://www.scielo.org.mx/pdf/rmfi/v28n1/v28n1a5.pdf

M. D. L. Ramos-García S. Bautista-Baños L. L. Barrera-Necha E. Bósquez-Molina I. Alia-Tejacal M. Estrada-Carrillo 2010Compuestos antimicrobianos adicionados en recubrimientos comestibles para uso en productos hortofrutícolasRevista mexicana de fitopatología28(1)4457http://www.scielo.org.mx/pdf/rmfi/v28n1/v28n1a5.pdf

59

Rezaei, M. & Motamedzadegan, A. (2015). The Effect of Plasticizers on Mechanical Properties and Water Vapor Permeability of Gelatin-Based Edible Films Containing Clay Nanoparticles.World Journal of Nano Science and Engineering, 5(04), 178. DOI: 10.4236/wjnse.2015.54019

M. Rezaei A. Motamedzadegan 2015The Effect of Plasticizers on Mechanical Properties and Water Vapor Permeability of Gelatin-Based Edible Films Containing Clay NanoparticlesWorld Journal of Nano Science and Engineering5(04)17817810.4236/wjnse.2015.54019

60

Rhim, J. W. (2004). Physical and mechanical properties of water resistant sodium alginate films.LWT-Food Science and Technology , 37(3), 323-330. https://doi.org/10.1016/j.lwt.2003.09.008

J. W. Rhim 2004Physical and mechanical properties of water resistant sodium alginate filmsLWT-Food Science and Technology37(3)32333010.1016/j.lwt.2003.09.008

61

Rodríguez-Sauceda, R., Rojo-Martínez, G. E., Martínez-Ruiz, R., Piña-Ruiz, H. H., Ramírez-Valverde, B., Vaquera-Huerta, H. & Cong-Hermida, M. D. L. C. (2014). Envases inteligentes para la conservación de alimentos.Ra Ximhai, 10(6), 151-173. http://www.redalyc.org/pdf/461/46132135012.pdf

R. Rodríguez-Sauceda G. E. Rojo-Martínez R. Martínez-Ruiz H. H. Piña-Ruiz B. Ramírez-Valverde H. Vaquera-Huerta M. D. L. C. Cong-Hermida 2014Envases inteligentes para la conservación de alimentosRa Ximhai10(6),151173http://www.redalyc.org/pdf/461/46132135012.pdf

62

Rojas-Graü, M., Oms-Oliu, G., Soliva-Fortuny, R. & Martín-Belloso, O. (2009). The use of packaging techniques to maintain freshness in fresh-cut fruits and vegetables: a review.International Journal of Food Science & Technology, 44(5), 875-889. https://doi.org/10.1111/j.1365-2621.2009.01911.x

M. Rojas-Graü G. Oms-Oliu R. Soliva-Fortuny O. Martín-Belloso 2009The use of packaging techniques to maintain freshness in fresh-cut fruits and vegetables: a reviewInternational Journal of Food Science & Technology44(5)87588910.1111/j.1365-2621.2009.01911.x

63

Rossi-Márquez, G., Han, J.H., García-Almendárez, B., Castaño-Tostado, E. & Regalado-González, C. (2009). Effect of temperature, pH and film thickness on nisin release from antimicrobial whey protein isolate edible films. Journal of the Science of Food and Agriculture, 89(14), 2492-2497. https://doi.org/10.1002/jsfa.3751

G. Rossi-Márquez J.H. Han B. García-Almendárez E. Castaño-Tostado C. Regalado-González 2009Effect of temperature, pH and film thickness on nisin release from antimicrobial whey protein isolate edible filmsJournal of the Science of Food and Agriculture89(14)2492249710.1002/jsfa.3751

64

Ruiz Avilés, G. (2006). Obtención y caracterización de un polímero biodegradable a partir del almidón de yuca.Ingeniería y ciencia, 2(4). 5-28. http://www.redalyc.org/pdf/835/83520401.pdf

G. Ruiz Avilés 2006Obtención y caracterización de un polímero biodegradable a partir del almidón de yucaIngeniería y ciencia2(4)528http://www.redalyc.org/pdf/835/83520401.pdf

65

Salinas Salazar, V. M., Trejo Márquez, M. A. & Lira Vargas, A. (2015). Propiedades físicas, mecánicas y de barrera de películas comestibles a base de mucílago de Nopal como alternativa para la aplicación en frutos.Revista Iberoamericana de Tecnología Postcosecha, 16(2), 193-198. http://www.redalyc.org/pdf/813/8134317 6007.pdf

V. M. Salinas Salazar M. A. Trejo Márquez A. Lira Vargas 2015Propiedades físicas, mecánicas y de barrera de películas comestibles a base de mucílago de Nopal como alternativa para la aplicación en frutosRevista Iberoamericana de Tecnología Postcosecha16(2)193198http://www.redalyc.org/pdf/813/8134317 6007.pdf

66

Seol, K. H., Lim, D. G., Jang, A., Jo, C. & Lee, M. (2009). Antimicrobial effect of κ-carrageenan-based edible film containing ovotransferrin in fresh chicken breast stored at 5 C.Meat Science, 83(3), 479-483. DOI: 10.1016/j.meatsci.2009.06.029

K. H. Seol D. G. Lim A. Jang C. Jo M. Lee 2009Antimicrobial effect of κ-carrageenan-based edible film containing ovotransferrin in fresh chicken breast stored at 5 CMeat Science83(3)47948310.1016/j.meatsci.2009.06.029

67

Sharma, S. & Rao, T. R. (2015). Xanthan gum based edible coating enriched with cinnamic acid prevents browning and extends the shelf-life of fresh-cut pears.LWT-Food Science and Technology , 62(1), 791-800. https://doi.org/10.1016/j.lwt.2014.11.050

S. Sharma T. R. Rao 2015Xanthan gum based edible coating enriched with cinnamic acid prevents browning and extends the shelf-life of fresh-cut pearsLWT-Food Science and Technology62(1)79180010.1016/j.lwt.2014.11.050

68

Silva-Weiss, A., Ihl, M., Sobral, P. J. A., Gómez-Guillén, M. C. & Bifani, V. (2013). Natural additives in bioactive edible films and coatings: functionality and applications in foods.Food Engineering Reviews, 5(4), 200-216. https://doi.org/10.1007/s12393-013-9072-5

A. Silva-Weiss M. Ihl P. J. A. Sobral M. C. Gómez-Guillén V. Bifani 2013Natural additives in bioactive edible films and coatings: functionality and applications in foodsFood Engineering Reviews5(4)20021610.1007/s12393-013-9072-5

69

Solano, A. C. V. & de Rojas Gante, C. (2012). Two different processes to obtain antimicrobial packaging containing natural oils.Food and Bioprocess Technology , 5(6), 2522-2528. https://doi.org/10.1007/s11947-011-0626-3

A. C. V. Solano C. de Rojas Gante 2012Two different processes to obtain antimicrobial packaging containing natural oilsFood and Bioprocess Technology5(6)2522252810.1007/s11947-011-0626-3

70

Sothornvit, R. & Krochta, J. M. (2000). Plasticizer effect on oxygen permeability of β-lactoglobulin films.Journal of Agricultural and Food Chemistry, 48(12), 6298-6302. DOI: 10.1021/jf000836l

R. Sothornvit J. M. Krochta 2000Plasticizer effect on oxygen permeability of β-lactoglobulin filmsJournal of Agricultural and Food Chemistry48(12)62986302DOI:10.1021/jf000836l

71

Tokarev, I., Motornov, M. & Minko, S. (2009). Molecular-engineered stimuli-responsive thin polymer film: a platform for the development of integrated multifunctional intelligent materials.Journal of Materials Chemistry, 19(38), 6932-6948. DOI:10.1039/B906765E

I. Tokarev M. Motornov S. Minko 2009Molecular-engineered stimuli-responsive thin polymer film: a platform for the development of integrated multifunctional intelligent materialsJournal of Materials Chemistry19(38)6932694810.1039/B906765E

72

Trejo, V., Aragón, N. & Miranda, P. (2001). Estimación de la permeabilidad al vapor de agua en películas a base de quitosán.Revista de la Sociedad Química de México , 45(1), 01-05. http://www.scielo.org.mx/pdf/rsqm/v45n1/v45n1a1.pdf

V. Trejo N. Aragón P. Miranda 2001Estimación de la permeabilidad al vapor de agua en películas a base de quitosánRevista de la Sociedad Química de México45(1)0105http://www.scielo.org.mx/pdf/rsqm/v45n1/v45n1a1.pdf

73

Vartiainen, J., Vähä-Nissi, M. & Harlin, A. (2014). Biopolymer films and coatings in packaging applications-a review of recent developments.Materials Sciences and applications, 5(10), 708. DOI: 10.4236/msa.2014.510072

J. Vartiainen M. Vähä-Nissi A. Harlin 2014Biopolymer films and coatings in packaging applications-a review of recent developmentsMaterials Sciences and applications5(10)70870810.4236/msa.2014.510072

74

Vázquez-Briones, M. C. & Guerrero-Beltrán, J. A., (2013). Recubrimientos de frutas con biopelículas.Temas selectos de Ingeniería de Alimentos , 7(2), 5-14. http://web.udlap.mx/tsia/files/2014/12/TSIA-72-Vazquez-Briones-et-al-2013.pdf

M. C. Vázquez-Briones J. A. Guerrero-Beltrán 2013Recubrimientos de frutas con biopelículasTemas selectos de Ingeniería de Alimentos7(2)514http://web.udlap.mx/tsia/files/2014/12/TSIA-72-Vazquez-Briones-et-al-2013.pdf

75

Verma, A. K., Singh, V. P. & Vikas, P. (2012). Application of nanotechnology as a tool in animal products processing and marketing: an overview.American Journal of Food Technology, 7(8), 445-451. DOI: 10.3923/ajft.2012.445.451

A. K. Verma V. P. Singh P. Vikas 2012Application of nanotechnology as a tool in animal products processing and marketing: an overviewAmerican Journal of Food Technology7(8)44545110.3923/ajft.2012.445.451

76

Wang, H., Zhang, R., Zhang, H., Jiang, S., Liu, H., Sun, M. & Jiang, S. (2015). Kinetics and functional effectiveness of nisin loaded antimicrobial packaging film based on chitosan/poly (vinyl alcohol).Carbohydrate polymers, 127, 64-71. DOI: 10.1016/j.carbpol.2015.03.058

H. Wang R. Zhang H. Zhang S. Jiang H. Liu M. Sun S. Jiang 2015Kinetics and functional effectiveness of nisin loaded antimicrobial packaging film based on chitosan/poly (vinyl alcohol)Carbohydrate polymers127647110.1016/j.carbpol.2015.03.058

77

Weiss, J., Takhistov, P. & McClements, D. J. (2006). Functional materials in food nanotechnology.Journal of Food Science , 71(9),107-116. https://doi.org/10.1111/j.1750-3841.2006.00195.x

J. Weiss P. Takhistov D. J. McClements 2006Functional materials in food nanotechnologyJournal of Food Science71(9)10711610.1111/j.1750-3841.2006.00195.x

78

Yang, L. & Paulson, A. T. (2000a). Effects of lipids on mechanical and moisture barrier properties of edible gellan film.Food research international, 33(7), 571-578. https://doi.org/10.1016/S0963-9969(00)00093-4

L. Yang A. T. Paulson 2000Effects of lipids on mechanical and moisture barrier properties of edible gellan filmFood research international33(7)57157810.1016/S0963-9969(00)00093-4

79

Yang, L. & Paulson, A. T. (2000b). Mechanical and water vapour barrier properties of edible gellan films.Food Research International, 33(7), 563-570. https://doi.org/10.1016/S0963-9969(00)00092-2

L. Yang A. T. Paulson 2000Mechanical and water vapour barrier properties of edible gellan filmsFood Research International33(7)56357010.1016/S0963-9969(00)00092-2



This display is generated from NISO JATS XML with jats-html.xsl. The XSLT engine is libxslt.

Enlaces refback

  • No hay ningún enlace refback.


Financiado por:



Proyecto C-297282

Licencia Creative Commons
TIP Revista Especializada en Ciencias Químico-Biológicas está distribuido bajo una Licencia Creative Commons Atribución-NoComercial-SinDerivar 4.0 Internacional.

TIP REVISTA ESPECIALIZADA EN CIENCIAS QUÍMICO-BIOLÓGICAS, Volumen 24, 2021, es una publicación editada por la Universidad Nacional Autónoma de México, Ciudad Universitaria, Deleg. Coyoacán, C.P. 04510, Ciudad de México, México, a través de la Facultad de Estudios Superiores Zaragoza, Campus I, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, Teléfono: 55.56.23.05.27, http://tip.zaragoza.unam.mx, Correo electrónico revistatip@yahoo.com, Editor responsable: Dra. Martha Asunción Sánchez Rodríguez, Certificado de Reserva de Derechos al Uso Exclusivo del Título No. 04-2014-062612263300-203, ISSN impreso: 1405-888X, ISSN electrónico: 2395-8723, otorgados por el Instituto Nacional del Derecho de Autor, Responsable de la última actualización de este número Claudia Ahumada Ballesteros, Facultad de Estudios Superiores Zaragoza, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, fecha de la última modificación, 4 de febrero de 2021.

Esta página puede ser reproducida con fines no lucrativos, siempre y cuando no se mutile, se cite la fuente completa y su dirección electrónica. De otra forma requiere permiso previo de la institución.
