Castillo-Arellano, Lopez-Badillo, and Múzquiz-Ramos: Vías de obtención de nanomateriales empleados para el tratamiento del cáncer por hipertermia magnética



Introducción

La hipertermia es un tratamiento mediante el cual a un material o nanomaterial se le suministra energía térmica para provocar el calentamiento de determinada región hasta el punto de destruir las células malignas de forma selectiva, este procedimiento generalmente es utilizado para tratar tumores cancerígenos (Pankhurst, Connolly, Jones & Dobson, 2003). Para llevar a cabo este proceso, se utilizan materiales magnéticos. Los pioneros en las investigaciones experimentales de la utilización de estos materiales para el tratamiento de hipertermia fueron (Gilchrist et al., 1957) en ese año; probaron el calentamiento de varias muestras de tejido con partículas nanométricas (20-100 nm) de γ-Fe2O3 expuestas a un campo magnético de 1.2 MHz. A partir de entonces se han realizado muchas investigaciones acerca de estos materiales aplicados para el tratamiento con hipertermia (Abenojar, Wickramasinghe, Bas-Concepcion & Samia, 2016; Chan, Kirpotin, & Bunn, 1993; Hergt, Dutz, Müller & Zeisberger, 2006; Kumar & Mohammad, 2011; Laurent, Dutz, Häfeli & Mahmoudi, 2011; Shah, Davis, Glover, Nikles & Brazel, 2015; Singh & Sahoo, 2014).

Para obtener las nanopartículas metálicas (NPMs) existen diversas rutas de síntesis, entre las cuales se pueden mencionar la síntesis en fase líquida, descomposición térmica, reacciones hidrotermales, método sol-gel, síntesis por microemulsión, evaporación láser y biomineralización, entre otras (Dutz & Hergt, 2014; Ring, 1995).

En este artículo se mostrarán algunos métodos de síntesis de nanomateriales para aplicaciones biomédicas, específicamente en el tratamiento mediante hipertermia. Después de revisar los conceptos básicos acerca de este tipo de materiales, incluyendo las propiedades que le permiten ser aplicados para este tratamiento, se mencionan los métodos más comunes en la síntesis de nanomateriales, para ser usados en la hipertermia.

Historia de los nanomateriales

El uso de los nanomateriales se remonta hacia la medicina tradicional China (Peiyan, Zhengyi, Yanli & Jingjing, 2006), a la pintura utilizada por los Mayas y los italianos en la época Medieval (Yacaman, Rendón, Arenas & Serra Puche, 1996; Padeletti & Fermo, 2003). Se utilizaban tintas coloridas hechas a base de partículas de oro de tamaño coloidal, que tenían propiedades mágicamente curativas para aquellos que las empleaban, además se utilizaron en aplicaciones cerámicas como vasijas y para producir vidrios de colores utilizados en castillos e iglesias.

A partir del siglo XX, la historia de los nanomateriales tomó aplicaciones distintas, por ejemplo, con el descubrimiento de transistores basados en semiconductores (Bardeen & Brattain, 1998) se abrió camino para la miniaturización y la integración de estos dispositivos en los primeros chips.

Nanomateriales: definición y conceptos básicos

El término nano proviene de la palabra griega νάνος que significa “nano” o “muy pequeño”; éste prefijo expresa que una cantidad física es 10-9 veces más pequeño que la unidad.

Al hablar de nanomateriales, la escala nanométrica pertenece principalmente a la longitud de una partícula, por ejemplo, el tamaño, diámetro, etc., generalmente otras magnitudes físicas de dichas partículas como la masa, el área o el volumen no se encuentran dentro de la escala nanométrica (Vajtai, 2013).

Hipertermia

En el año 1866, el médico alemán Busch encontró que algunos tumores dejan de crecer a temperaturas superiores a los 42 °C y que además los tejidos sanos no eran afectados a esta temperatura (Busch, 1866). A partir de este descubrimiento se han desarrollado diversas investigaciones acerca del tratamiento mediante hipertermia, que es un método admitido para el tratamiento del cáncer (Falk & Issels, 2001; Wust et al., 2002).

La técnica de hipertermia consiste en el calentamiento de las células de un tejido a temperaturas de entre 41 y 46 °C con la intención de destruirlas (Hall & Giaccia, 2006). La hipertermia magnética es un método alternativo muy común para tratar el cáncer mediante el cual se eliminan de forma selectiva las células tumorales por medio del incremento de la temperatura del tejido a través de partículas con propiedades magnéticas.

Además, se han realizado diversas investigaciones acerca de la aplicación de partículas magnéticas para el tratamiento de tumores por el método de hipertermia (Abenojar, Wickramasinghe, Bas-Concepcion & Samia, 2016; Rose et al., 2016; Galli et al., 2017; Nemati et al., 2016; Reena et al., 2010; Tkachenko & Kamzin, 2016; Zhang & Song, 2017).

Tipos y propiedades de los nanomateriales usados para la hipertermia

Los materiales más comunes utilizados en el tratamiento con hipertermia son los materiales metálicos y algunos cerámicos, debido a las propiedades magnéticas que éstos pueden poseer.

Dentro de los materiales cerámicos empleados para su uso en la hipertermia se encuentran los biocerámicos, los cuales se catalogan en tres grupos distintos, de acuerdo a su interacción con el tejido vivo, éstos pueden ser: bioinertes, que no interaccionan con el sistema biológico, bioactivos, que pueden interaccionar fácilmente con los tejidos y biodegradables los cuales son solubles (Márquez, 2005).

Los materiales que han sido ampliamente usados en el tratamiento con hipertermia son las nanopartículas magnéticas (NPM) (Matsunaga, Okamura & Tanaka, 2004), estos materiales han sido investigados por (Jordan et al., 1993; Chan, Kirpotin, & Bunn, 1993) para su aplicación en la hipertermia y quienes en sus trabajos experimentales demostraron una eficiencia deseable de una suspensión de cristal superparamagnético para absorber la energía de un campo magnético alternativo y convertirlo en calor. Los óxidos de hierro con propiedades superparamagnéticas (OHSP) son otro tipo de nanopartículas magnéticas utilizadas para hipertermia (Mahmoudi, Sant, Wang, Laurent & Sen, 2011).

Las propiedades de los materiales sólidos se clasifican en seis categorías que son: las mecánicas, ópticas, eléctricas, térmicas, magnéticas y químicas (Callister & Rethwisch, 2007), es importante considerar estas propiedades tanto para los materiales de aplicación biomédica como para el tratamiento con hipertermia, ya que las propiedades que son evaluadas en el material generalmente son las propiedades mecánicas, térmicas, magnéticas y químicas. Las propiedades mecánicas implican la relación que hay entre la deformación del material con respecto a una fuerza aplicada, las propiedades térmicas, como su nombre lo indica, están en función de la conductividad térmica o la capacidad calorífica, además, el comportamiento magnético de los materiales está influenciado por un campo magnético externo, esta propiedad es aprovechada en el tratamiento de hipertermia para generar calor en una zona específica, por último las propiedades químicas se refieren a qué tan reactivo es un material (Callister & Rethwisch, 2007).

En muchos casos, los valores de las propiedades de los materiales pueden depender del tamaño y la morfología de éstos (Vajtai, 2013), similar al caso de la dependencia de las propiedades de un material cristalino de acuerdo con el sistema cristalográfico.

Al hablar de las propiedades mecánicas de un nanomaterial, resultan ser distintas en comparación con materiales a nivel macroscópico, ya que la longitud de enlace generalmente es más corta en los materiales nanoestructurados y a esto se le atribuye el que dichos materiales sean más fuertes y más rígidos. Además, debido al tamaño de su grano la estructura puede presentar una menor cantidad de ciertos defectos cristalinos (Vajtai, 2013).

En cuanto a las propiedades de las nanopartículas magnéticas para ser aplicadas en la hipertermia, se evalúan a través de dos métodos: el calorimétrico y el magnetométrico (Abenojar, Wickramasinghe, Bas-Concepcion & Samia, 2016). El primero consiste en una sonda de temperatura elaborada a partir de fibra óptica junto con un sistema de calentamiento por inducción magnética que consiste en una bobina enfriada por agua que está conectada a un generador de alta potencia (Figura 1(a)). Las muestras se colocan en un contenedor aislado térmicamente para evitar la pérdida de calor al medio ambiente durante la medición. En el método magnetométrico se determina la magnetización dinámica en función del tiempo de la muestra, la propiedad para generar calor a partir de la aplicación de un campo magnético puede determinarse por la curva de histéresis, mostrada en la Figura 1(b).

Figura 1

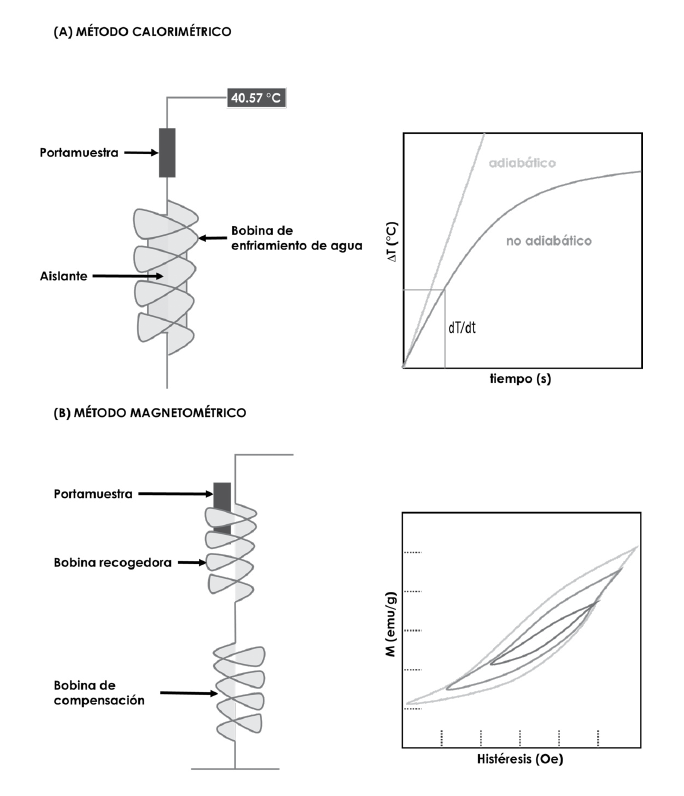

Diagrama esquemático de dos métodos para evaluar la eficiencia energética de las nanopartículas: (a) método calorimétrico; y (b) método magnetométrico (Abenojar, Wickramasinghe, Bas-Concepcion & Samia, 2016; Nemati et al., 2016).


Vías de obtención de nanopartículas aplicados para tratamiento con hipertermia

Existen diversos métodos para la obtención de nanopartículas que se pueden aplicar en la hipertermia, en el Cuadro 1 se muestran los métodos más comunes para la síntesis de estos materiales. A continuación, se describen brevemente las rutas más frecuentes de obtención.

Cuadro 1

Rutas de síntesis más comunes para nanomateriales usados en hipertermia magnética.

Método de síntesis Material utilizado Autores
Sol-gel Poli (óxido de etileno) (U-PEO) con nanopartículas superparamagnéticas (γ-Fe2O3) (Caetano et al., 2016)
Ferritas de Zn0.50Ca0.50Fe2O4 (Jasso-Teran et al., 2017)
Microesferas de TiO2 que contienen nanopartículas magnéticas (Kanetaka et al., 2017)
Coprecipitación química Nanopartículas magnéticas (NPMs) de ferrita de zinc (Arteaga-Cardona et al., 2017)
Nanopartículas de ferrita de níquel revestidas con polietilenglicol (PEG) (Iqbal, Bae, Rhee & Hong, 2016)
Nanopartículas de maghemita (Múzquiz-Ramos, Guerrero-Chávez, Macías-Martínez, López-Badillo & García-Cerda, 2015)
Nanopartículas de ferrita de Mn2+ dopado Mg0.5Zn0.5-xMnxFe2O4 (x = 0, 0.125, 0.250, 0.375, 0.500) (Sharma et al., 2017)
Nanopartículas de ferrita de cobalto (Yadavalli, Jain, Chandrasekharan & Chennakesavulu, 2016)
Microemulsión Nanopartículas magnéticas recubiertas con ácido oleico (NPMsOA) cargadas con poli (metacrilato) (Feuser et al., 2015)
Nanopartículas de sílice modificadas orgánicamente (ormosil) (Nagesetti & McGoron, 2016)
Magnetita superparamagnética (Fe3O4) (Ramesh, Ponnusamy & Muthamizhchelvan, 2011)
Nanopartículas de perovskita a base de manganeso (Soleymani & Edrissi, 2016)
Descomposición térmica Ferrofluído de Fe3O4 funcionalizado con péptidos RGD (Arriortua et al., 2016)
Nanocristales de óxido de hierro (Bear et al., 2014)
Nanopartículas de ferrita de cobalto (Cotica et al., 2014)
Nanopartículas de ferrita dispersables en agua superparamagnéticas (MFe2O4) (Sabale, Jadhav & Yu, 2017)
Nanopartículas de ferrita de níquel (Stefanou et al., 2014)
Nanopartículas de magnetita (Fe3O4) (Xiao et al., 2015)
Sonoquímica Nanocompuestos magnéticos PET / Fe3O4, CA, AS (Mallakpour & Javadpour, 2018)
Ferrofluido de hematita/magnetita (Zayed, Ahmed, Imam, & El Sherbiny, 2016a, 2016b; Zayed, Imam, Ahmed, & El Sherbiny, 2017)
Técnica de Massart Fluido magnético iónico basado en nanopartículas de ferrita de cobalto (Cabuil, Dupuis, Talbot, & Neveu, 2011)
Partículas de maghemita (Sun, Ma, Zhang, & Gu, 2004)

La técnica de sol-gel es una técnica tradicionalmente utilizada para la síntesis de cerámicos, la cual permite un control del tamaño de la partícula, a través de éste método pueden obtenerse partículas con diámetro desde 5 hasta 10 nm a temperaturas cercanas a la temperatura ambiente (Reyes Gómez, 2003). Este método consiste en la formación de un sol al cual se le agrega un agente coordinado hasta la formación de un gel. Generalmente, después de este proceso se deja secar en un horno a determinadas condiciones de temperatura o al medioambiente. En la Figura 2 se muestra un diagrama, en el que se describe gráficamente el método de síntesis por sol-gel.

Figura 2

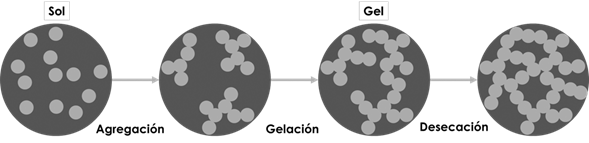

Etapas de la técnica sol-gel.


La síntesis por coprecipitación química es un método muy común debido a que el proceso es sencillo. La síntesis de magnetita por este método consiste en la obtención de nanopartículas a través de un proceso de formación de cristales, en el caso de la magnetita conformados por iones de hierro 2+ y 3+, éstos precipitan por la acción de una base como agente precipitante (Bruce et al., 2004); para la síntesis de este compuesto, la sal utilizada (sulfatos, cloruros, nitratos, etc.), el pH de la solución y el radio de los iones Fe 2+ y Fe 3+, influyen en el tamaño y forma de la partícula (Siegel, 1993). Una variante de la coprecipitación química se da con el método de Massart modificado (Sodipo & Aziz, 2013), que consiste en la reacción de coprecipitación a partir de soluciones con pH 10 de FeCl2 y FeCl3 con cloruro de sodio a condiciones inertes de nitrógeno y temperatura ambiente. Mediante este método es posible obtener partículas de dimensiones nanométricas con diámetros desde 30 nm (Goharkhah, Salarian, Ashjaee & Shahabadi, 2015).

Un tercer método utilizado para la síntesis de nanopartículas magnéticas de biomateriales y su aplicación en la hipertermia es la descomposición térmica, esta ruta de síntesis consiste en la descomposición térmica de algún compuesto organometálico (precursor) en solución, en presencia de algún surfactante, a esta solución se le suministra energía en forma de calor durante un tiempo determinado, generalmente de una hora, para deshidratarla y obtener el compuesto deseado. Luego la solución obtenida es enfriada para después lavar y separar los polvos por centrifugación (Maity, Choo, Yi, Ding & Xue, 2009).

Mediante este método, es posible controlar el tamaño de la partícula, según la cantidad de surfactante utilizado y los tamaños que se obtienen van desde ~3.6 nm hasta ≥15 nm (Bear et al., 2014; Chen et al., 2016).

Conclusiones

Las propiedades magnéticas de los materiales cerámicos superparamagnéticos, permiten que puedan ser aplicados para tratamiento de cáncer por hipertermia magnética, y otro tipo de tratamientos, como liberación controlada de fármacos. La síntesis de estos materiales puede llevarse a cabo mediante diversos métodos como sol-gel, coprecipitación química, descomposición térmica, entre otros, los cuales permiten tener un control del tamaño de la partícula y una superficie deseada, de tal manera que se obtengan las propiedades requeridas según las condiciones utilizadas durante la síntesis. Sin embargo, aunque el método de síntesis por coprecipitación química es un método comúnmente usado debido a que es sencillo de realizar, el método por descomposición térmica resulta ser una mejor opción, ya que se tiene un mayor control del tamaño de la partícula. Además de los nanomateriales cerámicos con propiedades magnéticas, se han desarrollado dopajes o recubrimientos para mejorar la biocompatibilidad de los mismos, es por ello por lo que en la investigación de estos materiales aplicados para hipertermia aún existe mucho por abordar.

Referencias

1

Abenojar, E. C., Wickramasinghe, S., Bas-Concepcion, J., & Samia, A. C. S. (2016). Structural effects on the magnetic hyperthermia properties of iron oxide nanoparticles. Progress in Natural Science: Materials International, 26(5), 440-448. https://doi.org/10.1016/j.pnsc.2016.09.004

E. C. Abenojar S. Wickramasinghe J. Bas-Concepcion A. C. S. Samia 2016Structural effects on the magnetic hyperthermia properties of iron oxide nanoparticlesProgress in Natural Science: Materials International26(5),44044810.1016/j.pnsc.2016.09.004

2

Arriortua, O. K., Garaio, E., de la Parte, B. H., Insausti, M., Lezama, L., Plazaola, F., García, J. A., Aizpurua, J. M., Sagartzazu, M., Irazola, M., Etxebarria, N., García-Alonso, I., Saiz-Lopez, A. & Echevarria-Uraga, J. J. (2016). Antitumor magnetic hyperthermia induced by RGD-functionalized Fe3O4 nanoparticles, in an experimental model of colorectal liver metastases. Beilstein Journal of Nanotechnology, 7, 1532-1542. https://doi.org/10.3762/bjnano.7.147

O. K. Arriortua E. Garaio B. H. de la Parte M. Insausti L. Lezama F. Plazaola J. A. García J. M. Aizpurua M. Sagartzazu M. Irazola N. Etxebarria I. García-Alonso A. Saiz-Lopez J. J. Echevarria-Uraga 2016Antitumor magnetic hyperthermia induced by RGD-functionalized Fe3O4 nanoparticles, in an experimental model of colorectal liver metastasesBeilstein Journal of Nanotechnology71532154210.3762/bjnano.7.147

3

Arteaga-Cardona, F., Santillan-Urquiza, E., Pal, U., Mendoza-Álvarez, M. E., Torres-Duarte, C., Cherr, G. N., de la Presa, P. & Méndez-Rojas, M. A. (2017). Unusual variation of blocking temperature in bi-magnetic nanoparticles. Journal of Magnetism and Magnetic Materials, 441, 417-423. https://doi.org/10.1016/j.jmmm.2017.06.024

F. Arteaga-Cardona E. Santillan-Urquiza U. Pal M. E. Mendoza-Álvarez C. Torres-Duarte G. N. Cherr P. de la Presa M. A. Méndez-Rojas 2017Unusual variation of blocking temperature in bi-magnetic nanoparticlesJournal of Magnetism and Magnetic Materials44141742310.1016/j.jmmm.2017.06.024

4

Bardeen, J., & Brattain, W. H. (1998). The Transistor, a Semiconductor Triode. Proceedings of the IEEE, 86(1), 29-30. https://doi.org/10.1109/JPROC.1998.658753

J. Bardeen W. H. Brattain 1998The Transistor, a Semiconductor TriodeProceedings of the IEEE86(1)293010.1109/JPROC.1998.658753

5

Bear, J. C., Yu, B., Blanco-Andujar, C., McNaughter, P. D., Southern, P., Mafina, M.-K., Pankhurst, Q. A. & Parkin, I. P. (2014). A low cost synthesis method for functionalised iron oxide nanoparticles for magnetic hyperthermia from readily available materials. Faraday Discussions, 175, 83-95. https://doi.org/10.1039/C4FD00062E

J. C. Bear B. Yu C. Blanco-Andujar P. D. McNaughter P. Southern M.-K. Mafina Q. A. Pankhurst I. P. Parkin 2014A low cost synthesis method for functionalised iron oxide nanoparticles for magnetic hyperthermia from readily available materialsFaraday Discussions175839510.1039/C4FD00062E

6

Bruce, I. J., Taylor, J., Todd, M., Davies, M. J., Borioni, E., Sangregorio, C. & Sen, T. (2004). Synthesis, characterisation and application of silica-magnetite nanocomposites. Journal of Magnetism and Magnetic Materials , 284(1-3), 145-160. https://doi.org/10.1016/j.jmmm.2004.06.032

I. J. Bruce J. Taylor M. Todd M. J. Davies E. Borioni C. Sangregorio T. Sen 2004Synthesis, characterisation and application of silica-magnetite nanocompositesJournal of Magnetism and Magnetic Materials284(1-3)14516010.1016/j.jmmm.2004.06.032

7

Busch, C. J. (1866). Einfluss heftiger Erysipeln auf organisierte Neubildungen Verhandlungen Des Naturhistorischen Vereins Der Preussischen Rheinlande und Westphalens. C J Andrä (Bonn: Max Cohen und Sohn).

C. J. Busch 1866Einfluss heftiger Erysipeln auf organisierte Neubildungen Verhandlungen Des Naturhistorischen Vereins Der Preussischen Rheinlande und Westphalens Andrä C J BonnMax Cohen und Sohn

8

Cabuil, V., Dupuis, V., Talbot, D. & Neveu, S. (2011). Ionic magnetic fluid based on cobalt ferrite nanoparticles: Influence of hydrothermal treatment on the nanoparticle size. Journal of Magnetism and Magnetic Materials , 323(10), 1238-1241. https://doi.org/10.1016/j.jmmm.2010.11.013

V. Cabuil V. Dupuis D. Talbot S. Neveu 2011Ionic magnetic fluid based on cobalt ferrite nanoparticles: Influence of hydrothermal treatment on the nanoparticle sizeJournal of Magnetism and Magnetic Materials323(10)1238124110.1016/j.jmmm.2010.11.013

9

Caetano, B. L., Guibert, C., Fini, R., Fresnais, J., Pulcinelli, S. H., Menager, C. & Santilli, C. V. (2016). Magnetic hyperthermia-induced drug release from ureasil-PEO-γ-Fe2O3 nanocomposites. RSC Advances, 6(68), 63291-63295. https://doi.org/10.1039/C6RA08127D

B. L. Caetano C. Guibert R. Fini J. Fresnais S. H. Pulcinelli C. Menager C. V. Santilli 2016Magnetic hyperthermia-induced drug release from ureasil-PEO-γ-Fe2O3 nanocompositesRSC Advances6(68)632916329510.1039/C6RA08127D

10

Callister, W. & Rethwisch, D. (2007). Materials science and engineering: an introduction. Materials Science and Engineering, 94, 1-457. https://doi.org/10.1016/0025--5416(87)90343-0

W. Callister D. Rethwisch 2007Materials science and engineering: an introductionMaterials Science and Engineering94145710.1016/0025--5416(87)90343-0

11

Chan, D. C., Kirpotin, D. B. & Bunn Jr, P. A. (1993). Synthesis and evaluation of colloidal magnetic iron oxides for the site-specific radiofrequency-induced hyperthermia of cancer. Journal of Magnetism and Magnetic Materials , 122(1-3), 374-378. https://doi.org/10.1016/0304-8853(93)91113-L

D. C. Chan D. B. Kirpotin P. A. Bunn Jr 1993Synthesis and evaluation of colloidal magnetic iron oxides for the site-specific radiofrequency-induced hyperthermia of cancerJournal of Magnetism and Magnetic Materials122(1-3)37437810.1016/0304-8853(93)91113-L

12

Chen, R., Christiansen, M. G., Sourakov, A., Mohr, A., Matsumoto, Y., Okada, S., Jasanoff, A. & Anikeeva, P. (2016). High-Performance Ferrite Nanoparticles through Nonaqueous Redox Phase Tuning. Nano Letters, 16(2), 1345-1351. https://doi.org/10.1021/acs.nanolett.5b04761

R. Chen M. G. Christiansen A. Sourakov A. Mohr Y. Matsumoto S. Okada A. Jasanoff P. Anikeeva 2016High-Performance Ferrite Nanoparticles through Nonaqueous Redox Phase TuningNano Letters16(2)1345135110.1021/acs.nanolett.5b04761

13

Cotica, L. F., Freitas, V. F., Silva, D. M., Honjoya, K., Santos, I. A., Fontanive, C. P., Khalil, N. M., Mainardes, R. M., Kioshima, E. S., Guo, R. & Bhalla, A. S. (2014). Thermal decomposition synthesis and assessment of effects on blood cells and in vivo damages of cobalt ferrite nanoparticles. Journal of Nano Research, 28, 131-140. https://doi.org/10.4028/www.scientific.net/JNanoR.28.131

L. F. Cotica V. F. Freitas D. M. Silva K. Honjoya I. A. Santos C. P. Fontanive N. M. Khalil R. M. Mainardes E. S. Kioshima R. Guo A. S. Bhalla 2014Thermal decomposition synthesis and assessment of effects on blood cells and in vivo damages of cobalt ferrite nanoparticlesJournal of Nano Research2813114010.4028/www.scientific.net/JNanoR.28.131

14

Dutz, S. & Hergt, R. (2014). Magnetic particle hyperthermia - A promising tumour therapy? Nanotechnology. Institute of Physics Publishing 25(45) 1-28. https://doi.org/10.1088/0957-4484/25/45/452001

S. Dutz R. Hergt 2014Magnetic particle hyperthermia - A promising tumour therapy?NanotechnologyInstitute of Physics Publishing25(45)12810.1088/0957-4484/25/45/452001

15

Falk, M.H. & Issels, R.D. (2001). Hyperthermia in oncology. International Journal of Hyperthermia 17, 1-18 https://doi.org/10.1080/02656730150201552

M.H. Falk R.D. Issels 2001Hyperthermia in oncologyInternational Journal of Hyperthermia1711810.1080/02656730150201552

16

Feuser, P. E., dos Santos Bubniak, L., dos Santos Silva, M. C., da Cas Viegas, A., Fernandes, A. C., Ricci-Junior, E., Nele, M., Tedesco, A.C., Sayer, C. & de Araújo, P. H. H. (2015). Encapsulation of magnetic nanoparticles in poly(methyl methacrylate) by miniemulsion and evaluation of hyperthermia in U87MG cells. European Polymer Journal, 68, 355-365. https://doi.org/10.1016/j.eurpolymj.2015.04.029

P. E. Feuser L. dos Santos Bubniak M. C. dos Santos Silva A. da Cas Viegas A. C. Fernandes E. Ricci-Junior M. Nele A.C. Tedesco C. Sayer P. H. H. de Araújo 2015Encapsulation of magnetic nanoparticles in poly(methyl methacrylate) by miniemulsion and evaluation of hyperthermia in U87MG cellsEuropean Polymer Journal6835536510.1016/j.eurpolymj.2015.04.029

17

Galli, M., Guerrini, A., Cauteruccio, S., Thakare, P., Dova, D., Orsini, F., Arosio, P., Carrara, C., Sangregorio, C., Lascialfari, A., Maggioni, D. & Licandro, E. (2017). Superparamagnetic iron oxide nanoparticles functionalized by peptide nucleic acids. RSC Advances , 7(25), 15500-15512. https://doi.org/10.1039/C7RA00519A

M. Galli A. Guerrini S. Cauteruccio P. Thakare D. Dova F. Orsini P. Arosio C. Carrara C. Sangregorio A. Lascialfari D. Maggioni E. Licandro 2017Superparamagnetic iron oxide nanoparticles functionalized by peptide nucleic acidsRSC Advances7(25)155001551210.1039/C7RA00519A

18

Gilchrist, R. K., Medal, R., Shorey, W. D., Hanselman, R. C., Parrott, J. C. & Taylor, C. B. (1957). Selective Inductive Heating of Lymph Nodes. Annals of Surgery, 146(4), 596-606. https://doi.org/10.1097/00000658-195710000-00007

R. K. Gilchrist R. Medal W. D. Shorey R. C. Hanselman J. C. Parrott C. B. Taylor 1957Selective Inductive Heating of Lymph NodesAnnals of Surgery146(4)59660610.1097/00000658-195710000-00007

19

Goharkhah, M., Salarian, A., Ashjaee, M. & Shahabadi, M. (2015). Convective heat transfer characteristics of magnetite nanofluid under the influence of constant and alternating magnetic field. Powder Technology, 274, 258-267. https://doi.org/10.1016/j.powtec.2015.01.031

M. Goharkhah A. Salarian M. Ashjaee M. Shahabadi 2015Convective heat transfer characteristics of magnetite nanofluid under the influence of constant and alternating magnetic fieldPowder Technology27425826710.1016/j.powtec.2015.01.031

20

Hall, E. J. and Giaccia, A. J. (2006). Radiobiology for the Radiologist, 6th ed., by Eric J. Hall and Amato J. Giaccia. Radiation Research (Vol. 166), 816-817. https://doi.org/10.1667/RR0771.1

E. J. Hall A. J. Giaccia 2006Radiobiology for the Radiologist, 6th ed., by Eric J. Hall and Amato J. GiacciaRadiation ResearchVol.16681681710.1667/RR0771.1

21

Hergt, R., Dutz, S., Müller, R. & Zeisberger, M. (2006). Magnetic particle hyperthermia: nanoparticle magnetism and materials development for cancer therapy. Journal of Physics: Condensed Matter, 18(38), S2919-S2934. https://doi.org/10.1088/0953-8984/18/38/S26

R. Hergt S. Dutz R. Müller M. Zeisberger 2006Magnetic particle hyperthermia: nanoparticle magnetism and materials development for cancer therapyJournal of Physics: Condensed Matter18(38)S2919S293410.1088/0953-8984/18/38/S26

22

Iqbal, Y., Bae, H., Rhee, I. & Hong, S. (2016). Control of the saturation temperature in magnetic heating by using polyethylene-glycol-coated rod-shaped nickel-ferrite (NiFe2O4) nanoparticles. Journal of the Korean Physical Society, 68(4), 587-592. https://doi.org/10.3938/jkps.68.587

Y. Iqbal H. Bae I. Rhee S. Hong 2016Control of the saturation temperature in magnetic heating by using polyethylene-glycol-coated rod-shaped nickel-ferrite (NiFe2O4) nanoparticlesJournal of the Korean Physical Society68(4)58759210.3938/jkps.68.587

23

Jasso-Teran, R. A., Cortes-Hernandez, D. A., Sanchez-Fuentes, H. J., Reyes-Rodriguez, P. Y., de-Leon-Prado, L. E., Escobedo-Bocardo, J. C. & Almanza-Robles, J. M. (2017). Synthesis, characterization and hemolysis studies of Zn(1-x)CaxFe2O4 ferrites synthesized by sol-gel for hyperthermia treatment applications. Journal of Magnetism and Magnetic Materials , 427, 241-244. https://doi.org/10.1016/j.jmmm.2016.10.099

R. A. Jasso-Teran D. A. Cortes-Hernandez H. J. Sanchez-Fuentes P. Y. Reyes-Rodriguez L. E. de-Leon-Prado J. C. Escobedo-Bocardo J. M. Almanza-Robles 2017Synthesis, characterization and hemolysis studies of Zn(1-x)CaxFe2O4 ferrites synthesized by sol-gel for hyperthermia treatment applicationsJournal of Magnetism and Magnetic Materials42724124410.1016/j.jmmm.2016.10.099

24

Jordan, A., Wust, P., Fählin, H., John, W., Hinz, A. & Felix, R. (1993). Inductive heating of ferrimagnetic particles and magnetic fluids: Physical evaluation of their potential for hyperthermia. International Journal of Hyperthermia , 9(1), 51-68. https://doi.org/10.3109/02656739309061478

A. Jordan P. Wust H. Fählin W. John A. Hinz R. Felix 1993Inductive heating of ferrimagnetic particles and magnetic fluids: Physical evaluation of their potential for hyperthermiaInternational Journal of Hyperthermia9(1)516810.3109/02656739309061478

25

Kanetaka, H., Liu, G., Li, Z., Miyazaki, T., Furuya, M., Kudo, T. & Kawashita, M. (2017). TiO2 microspheres containing magnetic nanoparticles for intra-arterial hyperthermia. Journal of Biomedical Materials Research, Part B: Applied Biomaterials, 105(8), 2308-2314. https://doi.org/10.1002/jbm.b.33765

H. Kanetaka G. Liu Z. Li T. Miyazaki M. Furuya T. Kudo M. Kawashita 2017TiO2 microspheres containing magnetic nanoparticles for intra-arterial hyperthermiaJournal of Biomedical Materials Research, Part B: Applied Biomaterials105(8)2308231410.1002/jbm.b.33765

26

Kumar, C. S. & Mohammad, F. (2011). Magnetic nanomaterials for hyperthermia-based therapy and controlled drug delivery. Advanced Drug Delivery Reviews. 63(9), 789-808 https://doi.org/10.1016/j.addr.2011.03.008

C. S. Kumar F. Mohammad 2011Magnetic nanomaterials for hyperthermia-based therapy and controlled drug deliveryAdvanced Drug Delivery Reviews63(9),78980810.1016/j.addr.2011.03.008

27

Laurent, S., Dutz, S., Häfeli, U. O. & Mahmoudi, M. (2011). Magnetic fluid hyperthermia: Focus on superparamagnetic iron oxide nanoparticles. Advances in Colloid and Interface Science, 166(1-2), 8-23. https://doi.org/10.1016/j.cis.2011.04.003

S. Laurent S. Dutz U. O. Häfeli M. Mahmoudi 2011Magnetic fluid hyperthermia: Focus on superparamagnetic iron oxide nanoparticlesAdvances in Colloid and Interface Science166(1-2)82310.1016/j.cis.2011.04.003

28

Mahmoudi, M., Sant, S., Wang, B., Laurent, S. & Sen, T. (2011). Superparamagnetic iron oxide nanoparticles (SPIONs): Development, surface modification and applications in chemotherapy. Advanced Drug Delivery Reviews , 63(1-2), 24-46. https://doi.org/10.1016/j.addr.2010.05.006

M. Mahmoudi S. Sant B. Wang S. Laurent T. Sen 2011Superparamagnetic iron oxide nanoparticles (SPIONs): Development, surface modification and applications in chemotherapyAdvanced Drug Delivery Reviews63(1-2)244610.1016/j.addr.2010.05.006

29

Maity, D., Choo, S.-G., Yi, J., Ding, J. & Xue, J. M. (2009). Synthesis of magnetite nanoparticles via a solvent-free thermal decomposition route. Journal of Magnetism and Magnetic Materials 321(9), 1256-1259. https://doi.org/10.1016/j.jmmm.2008.11.013

D. Maity S.-G. Choo J. Yi J. Ding J. M. Xue 2009Synthesis of magnetite nanoparticles via a solvent-free thermal decomposition routeJournal of Magnetism and Magnetic Materials321(9)1256125910.1016/j.jmmm.2008.11.013

30

Mallakpour, S. & Javadpour, M. (2018). Sonochemical assisted synthesis and characterization of magnetic PET/Fe3O4, CA, AS nanocomposites: Morphology and physiochemical properties. Ultrasonics Sonochemistry, 40, 611-618. https://doi.org/10.1016/J.ULTSONCH.2017.08.006

S. Mallakpour M. Javadpour 2018Sonochemical assisted synthesis and characterization of magnetic PET/Fe3O4, CA, AS nanocomposites: Morphology and physiochemical propertiesUltrasonics Sonochemistry4061161810.1016/J.ULTSONCH.2017.08.006

31

Márquez, A. A. (2005). Los materiales y su biocompatibilidad: hidroxiapatita. Materiales Avanzados, 3, 43-48. Retrieved from http://www.iim.unam.mx/revista/pdf/numero4.pdf#page=44

A. A. Márquez 2005Los materiales y su biocompatibilidad: hidroxiapatitaMateriales Avanzados34348http://www.iim.unam.mx/revista/pdf/numero4.pdf#page=44

32

Matsunaga, T., Okamura, Y. & Tanaka, T. (2004). Biotechnological application of nano-scale engineered bacterial magnetic particles. Journal of Materials Chemistry, 14(14), 2099. https://doi.org/10.1039/b404844j

T. Matsunaga Y. Okamura T. Tanaka 2004Biotechnological application of nano-scale engineered bacterial magnetic particlesJournal of Materials Chemistry14(14)2099209910.1039/b404844j

33

Múzquiz-Ramos, E. M., Guerrero-Chávez, V., Macías-Martínez, B. I., López-Badillo, C. M. & García-Cerda, L. A. (2015). Synthesis and characterization of maghemite nanoparticles for hyperthermia applications. Ceramics International, 41(1_Part_A), 397-402. https://doi.org/10.1016/j.ceramint.2014.08.083

E. M. Múzquiz-Ramos V. Guerrero-Chávez B. I. Macías-Martínez C. M. López-Badillo L. A. García-Cerda 2015Synthesis and characterization of maghemite nanoparticles for hyperthermia applicationsCeramics International41(1_Part_A)39740210.1016/j.ceramint.2014.08.083

34

Nagesetti, A. & McGoron, A. J. (2016). Multifunctional organically modified silica nanoparticles for chemotherapy, adjuvant hyperthermia and near infrared imaging. Colloids and Surfaces, B: Biointerfaces, 147, 492-500. https://doi.org/10.1016/j.colsurfb.2016.07.048

A. Nagesetti A. J. McGoron 2016Multifunctional organically modified silica nanoparticles for chemotherapy, adjuvant hyperthermia and near infrared imagingColloids and Surfaces, B: Biointerfaces14749250010.1016/j.colsurfb.2016.07.048

35

Nemati, Z., Alonso, J., Martinez, L. M., Khurshid, H., Garaio, E., Garcia, J. A., Phan, M. H. & Srikanth, H. (2016). Enhanced Magnetic Hyperthermia in Iron Oxide Nano-Octopods: Size and Anisotropy Effects. Journal of Physical Chemistry C, 120(15), 8370-8379. https://doi.org/10.1021/acs.jpcc.6b01426

Z. Nemati J. Alonso L. M. Martinez H. Khurshid E. Garaio J. A. Garcia M. H. Phan H. Srikanth 2016Enhanced Magnetic Hyperthermia in Iron Oxide Nano-Octopods: Size and Anisotropy EffectsJournal of Physical Chemistry C120(15)8370837910.1021/acs.jpcc.6b01426

36

Padeletti, G. & Fermo, P. (2003). How the masters in Umbria, Italy, generated and used nanoparticles in art fabrication during the renaissance period. Applied Physics A: Materials Science and Processing, 76(4), 515-525. https://doi.org/10.1007/s00339-002-1935-1

G. Padeletti P. Fermo 2003How the masters in Umbria, Italy, generated and used nanoparticles in art fabrication during the renaissance periodApplied Physics A: Materials Science and Processing76(4)51552510.1007/s00339-002-1935-1

37

Pankhurst, Q. A., Connolly, J., Jones, S. K. & Dobson, J. J. (2003). Applications of magnetic nanoparticles in biomedicine. Journal of Physics D-Applied Physics, 36(13), R167-R181.

Q. A. Pankhurst J. Connolly S. K. Jones J. J. Dobson 2003Applications of magnetic nanoparticles in biomedicineJournal of Physics D-Applied Physics36(13)R167R181

38

Peiyan, M. A., Zhengyi, F. U., Yanli, S. U. & Jingjing, M. A. (2006). The nano pulverization of traditional Chinese medicine Liuwei Dihuang. Journal of Wuhan University of Technology-Mater. Sci. Ed., 21(2), 105-108.

M. A. Peiyan F. U. Zhengyi S. U. Yanli M. A. Jingjing 2006The nano pulverization of traditional Chinese medicine Liuwei DihuangJournal of Wuhan University of Technology-Mater. Sci. Ed.21(2)105108

39

Ramesh, R., Ponnusamy, S. & Muthamizhchelvan, C. (2011). Synthesis and characterization of Fe3O4 nanoparticles for magnetic hyperthermia application. AIP Conference Proceedings, 1347(International Conference on Magnetic Materials, 2010), 19-22. https://doi.org/10.1063/1.3601777

R. Ramesh S. Ponnusamy C. Muthamizhchelvan 2011Synthesis and characterization of Fe3O4 nanoparticles for magnetic hyperthermia applicationAIP Conference Proceedings(1347International Conference on Magnetic Materials, 2010)192210.1063/1.3601777

40

Reena, M. A. P., Narayanan, T. N., Sunny, V., Sakthikumar, D., Yoshida, Y., Joy, P. A. & Anantharaman, M. R. (2010). Synthesis of Bio-Compatible SPION-based Aqueous Ferrofluids and Evaluation of RadioFrequency Power Loss for Magnetic Hyperthermia. Nanoscale Research Letters, 5(10), 1706-1711.

M. A. P. Reena T. N. Narayanan V. Sunny D. Sakthikumar Y. Yoshida P. A. Joy M. R. Anantharaman 2010Synthesis of Bio-Compatible SPION-based Aqueous Ferrofluids and Evaluation of RadioFrequency Power Loss for Magnetic HyperthermiaNanoscale Research Letters5(10)17061711

41

Reyes Gómez, J. (2003). Aplicación de la técnica sol - gel (1st ed.). Colima, México. Retrieved from http://www.ucol.mx

J. Reyes Gómez 2003Aplicación de la técnica sol - gelColima, Méxicohttp://www.ucol.mx

42

Ring, T. A. (1995). Fundamentals of Ceramic Powder Processing and Synthesis (1st ed.). San Diego, California: Academic Press, Inc.

T. A. Ring 1995Fundamentals of Ceramic Powder Processing and SynthesisSan Diego, CaliforniaAcademic Press, Inc

43

Rose, L. C., Bear, J. C., McNaughter, P. D., Southern, P., Piggott, R. B., Parkin, I. P., Qi, S. & Mayes, A. G. (2016). A SPION-eicosane protective coating for water soluble capsules: Evidence for on-demand drug release triggered by magnetic hyperthermia. Scientific Reports, 6, 20271. https://doi.org/10.1038/srep20271

L. C. Rose J. C. Bear P. D. McNaughter P. Southern R. B. Piggott I. P. Parkin S. Qi A. G. Mayes 2016A SPION-eicosane protective coating for water soluble capsules: Evidence for on-demand drug release triggered by magnetic hyperthermiaScientific Reports6202712027110.1038/srep20271

44

Sabale, S., Jadhav, V. & Yu, X.-Y. (2017). Hyperthermia properties of superparamagnetic ferrite (MFe2O4) nanoparticles synthesized via the thermal decomposition method. In Abstracts of Papers, 253rd ACS National Meeting & Exposition, San Francisco, CA, United States, April 2-6, 2017 (p. COLL-762). American Chemical Society.

S. Sabale V. Jadhav X.-Y. Yu 2017Hyperthermia properties of superparamagnetic ferrite (MFe2O4) nanoparticles synthesized via the thermal decomposition methodAbstracts of Papers, 253rd ACS National Meeting & ExpositionSan Francisco, CA, United StatesApril 2-6, 2017762762American Chemical Society

45

Shah, R. R., Davis, T. P., Glover, A. L., Nikles, D. E. & Brazel, C. S. (2015). Impact of magnetic field parameters and iron oxide nanoparticle properties on heat generation for use in magnetic hyperthermia. Journal of Magnetism and Magnetic Materials , 387, 96-106. https://doi.org/10.1016/j.jmmm.2015.03.085

R. R. Shah T. P. Davis A. L. Glover D. E. Nikles C. S. Brazel 2015Impact of magnetic field parameters and iron oxide nanoparticle properties on heat generation for use in magnetic hyperthermiaJournal of Magnetism and Magnetic Materials3879610610.1016/j.jmmm.2015.03.085

46

Sharma, R., Thakur, P., Kumar, M., Barman, P. B., Sharma, P. & Sharma, V. (2017). Enhancement in A-B super-exchange interaction with Mn2+ substitution in Mg-Zn ferrites as a heating source in hyperthermia applications. Ceramics International , 43(16), 13661-13669. https://doi.org/10.1016/j.ceramint.2017.07.076

R. Sharma P. Thakur M. Kumar P. B. Barman P. Sharma V. Sharma 2017Enhancement in A-B super-exchange interaction with Mn2+ substitution in Mg-Zn ferrites as a heating source in hyperthermia applicationsCeramics International43(16)136611366910.1016/j.ceramint.2017.07.076

47

Siegel, R. W. (1993). Synthesis and properties of nanophase materials. Materials Science and Engineering A, 168(2), 189-197. https://doi.org/10.1016/0921-5093(93)90726-U

R. W. Siegel 1993Synthesis and properties of nanophase materialsMaterials Science and Engineering A168(2)18919710.1016/0921-5093(93)90726-U

48

Singh, A. & Sahoo, S. K. (2014). Magnetic nanoparticles: A novel platform for cancer theranostics. Drug Discovery Today, 19, 474-481. https://doi.org/10.1016/j.drudis.2013.10.005

A. Singh S. K. Sahoo 2014Magnetic nanoparticles: A novel platform for cancer theranosticsDrug Discovery Today1947448110.1016/j.drudis.2013.10.005

49

Sodipo, B. K. & Aziz, A. A. (2013). Sonochemical Synthesis of Silica Coated Super Paramagnetic Iron Oxide Nanoparticles. Materials Science Forum, 756, 74-79. https://doi.org/10.4028/www.scientific.net/MSF.756.74

B. K. Sodipo A. A. Aziz 2013Sonochemical Synthesis of Silica Coated Super Paramagnetic Iron Oxide NanoparticlesMaterials Science Forum756747910.4028/www.scientific.net/MSF.756.74

50

Soleymani, M. & Edrissi, M. (2016). Preparation of manganese-based perovskite nanoparticles using a reverse microemulsion method: biomedical applications. Bulletin of Materials Science, 39(2), 487-490. https://doi.org/10.1007/s12034-016-1164-4

M. Soleymani M. Edrissi 2016Preparation of manganese-based perovskite nanoparticles using a reverse microemulsion method: biomedical applicationsBulletin of Materials Science39(2)48749010.1007/s12034-016-1164-4

51

Stefanou, G., Sakellari, D., Simeonidis, K., Kalabaliki, T., Angelakeris, M., Dendrinou-Samara, C. & Kalogirou, O. (2014). Tunable AC magnetic hyperthermia efficiency of Ni ferrite nanoparticles. IEEE Transactions on Magnetics, 50(12), 4601207/1-4601207/7, 7 . https://doi.org/10.1109/TMAG.2014.2345637

G. Stefanou D. Sakellari K. Simeonidis T. Kalabaliki M. Angelakeris C. Dendrinou-Samara O. Kalogirou 2014Tunable AC magnetic hyperthermia efficiency of Ni ferrite nanoparticlesIEEE Transactions on Magnetics50(12)4601207/14601207 74601207/1-4601207/7, 710.1109/TMAG.2014.2345637

52

Sun, Y., Ma, M., Zhang, Y. & Gu, N. (2004). Synthesis of nanometer-size maghemite particles from magnetite. Colloids and Surfaces, A: Physicochemical and Engineering Aspects, 245(1-3), 15-19. https://doi.org/10.1016/j.colsurfa.2004.05.009

Y. Sun M. Ma Y. Zhang N. Gu 2004Synthesis of nanometer-size maghemite particles from magnetiteColloids and Surfaces, A: Physicochemical and Engineering Aspects245(1-3)151910.1016/j.colsurfa.2004.05.009

53

Tkachenko, M. V. & Kamzin, A. S. (2016). Synthesis and properties of hybrid hydroxyapatite-ferrite (Fe3O4) particles for hyperthermia applications. Physics of the Solid State, 58(4), 763-770. https://doi.org/10.1134/S1063783416040260

M. V. Tkachenko A. S. Kamzin 2016Synthesis and properties of hybrid hydroxyapatite-ferrite (Fe3O4) particles for hyperthermia applicationsPhysics of the Solid State58(4)76377010.1134/S1063783416040260

54

Vajtai, R. ed., 2013. Springer handbook of nanomaterials. Springer Science & Business Media. 1-1221. https://doi.org/10.1007/978-3-642-20595-8

R. Vajtai 2013Springer handbook of nanomaterialsSpringer Science & Business Media1122110.1007/978-3-642-20595-8

55

Wust, P., Hildebrandt, B., Sreenivasa, G., Rau, B., Gellermann, J., Riess, H., Felix, R. & Schlag, P. (2002). Hyperthermia in combined treatment of cancer. The Lancet Oncology, 3(8), 487-497. https://doi.org/10.1016/S1470-2045(02)00818-5

P. Wust B. Hildebrandt G. Sreenivasa B. Rau J. Gellermann H. Riess R. Felix P. Schlag 2002Hyperthermia in combined treatment of cancerThe Lancet Oncology3848749710.1016/S1470-2045(02)00818-5

56

Xiao, W., Liu, X., Hong, X., Yang, Y., Lv, Y., Fang, J. & Ding, J. (2015). Magnetic-field-assisted synthesis of magnetite nanoparticles via thermal decomposition and their hyperthermia properties. CrystEngComm., 17(19), 3652-3658. https://doi.org/10.1039/C5CE00442

W. Xiao X. Liu X. Hong Y. Yang Y. Lv J. Fang J. Ding 2015Magnetic-field-assisted synthesis of magnetite nanoparticles via thermal decomposition and their hyperthermia propertiesCrystEngComm.17(19)3652365810.1039/C5CE00442

57

Yacamán, M.J., Rendon, L., Arenas, J. & Serra Puche, M. C. (1996). Maya Blue Paint: An Ancient Nanostructured Material. Science, 273(5272), 223-225. https://doi.org/10.1126/science.273.5272.223

M.J. Yacamán L. Rendon J. Arenas M. C. Serra Puche 1996Maya Blue Paint: An Ancient Nanostructured MaterialScience273(5272)22322510.1126/science.273.5272.223

58

Yadavalli, T., Jain, H., Chandrasekharan, G. & Chennakesavulu, R. (2016). Magnetic hyperthermia heating of cobalt ferrite nanoparticles prepared by low temperature ferrous sulfate based method. AIP Advances, 6(5), 055904/1-055904/7. https://doi.org/10.1063/1.4942951

T. Yadavalli H. Jain G. Chandrasekharan R. Chennakesavulu 2016Magnetic hyperthermia heating of cobalt ferrite nanoparticles prepared by low temperature ferrous sulfate based methodAIP Advances6(5)055904/1055904/710.1063/1.4942951

59

Zayed, M. A., Ahmed, M. A., Imam, N. G. & El Sherbiny, D. H. (2016a). Analytical Characterization of Hematite / Magnetite Ferrofluid Nanocomposites for Hyperthermia Purposes. Journal of Superconductivity and Novel Magnetism, 29(11), 2899-2916. https://doi.org/10.1007/s10948-016-3587-y

M. A. Zayed M. A. Ahmed N. G. Imam D. H. El Sherbiny 2016Analytical Characterization of Hematite / Magnetite Ferrofluid Nanocomposites for Hyperthermia PurposesJournal of Superconductivity and Novel Magnetism29(11)2899291610.1007/s10948-016-3587-y

60

Zayed, M. A., Ahmed, M. A., Imam, N. G. & El Sherbiny, D. H. (2016b). Preparation and structure characterization of hematite/magnetite ferro-fluid nanocomposites for hyperthermia purposes. Journal of Molecular Liquids, 222, 895-905. https://doi.org/10.1016/j.molliq.2016.07.082

M. A. Zayed M. A. Ahmed N. G. Imam D. H. El Sherbiny 2016Preparation and structure characterization of hematite/magnetite ferro-fluid nanocomposites for hyperthermia purposesJournal of Molecular Liquids22289590510.1016/j.molliq.2016.07.082

61

Zayed, M. A., Imam, N. G., Ahmed, M. A. & El Sherbiny, D. H. (2017). Spectrophotometric analysis of hematite/magnetite nanocomposites in comparison with EDX and XRF techniques. Journal of Molecular Liquids , 231, 288-295. https://doi.org/10.1016/j.molliq.2017.02.007

M. A. Zayed N. G. Imam M. A. Ahmed D. H. El Sherbiny 2017Spectrophotometric analysis of hematite/magnetite nanocomposites in comparison with EDX and XRF techniquesJournal of Molecular Liquids23128829510.1016/j.molliq.2017.02.007

62

Zhang, Z.-Q. & Song, S.-C. (2017). Multiple hyperthermia-mediated release of TRAIL/SPION nanocomplex from thermosensitive polymeric hydrogels for combination cancer therapy. Biomaterials, 132, 16-27. https://doi.org/10.1016/j.biomaterials.2017.03.049

Z.-Q. Zhang S.-C. Song 2017Multiple hyperthermia-mediated release of TRAIL/SPION nanocomplex from thermosensitive polymeric hydrogels for combination cancer therapyBiomaterials132162710.1016/j.biomaterials.2017.03.049



This display is generated from NISO JATS XML with jats-html.xsl. The XSLT engine is libxslt.

Enlaces refback

  • No hay ningún enlace refback.


Financiado por:



Proyecto C-297282

Licencia Creative Commons
TIP Revista Especializada en Ciencias Químico-Biológicas está distribuido bajo una Licencia Creative Commons Atribución-NoComercial-SinDerivar 4.0 Internacional.

TIP REVISTA ESPECIALIZADA EN CIENCIAS QUÍMICO-BIOLÓGICAS, Volumen 24, 2021, es una publicación editada por la Universidad Nacional Autónoma de México, Ciudad Universitaria, Deleg. Coyoacán, C.P. 04510, Ciudad de México, México, a través de la Facultad de Estudios Superiores Zaragoza, Campus I, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, Teléfono: 55.56.23.05.27, http://tip.zaragoza.unam.mx, Correo electrónico revistatip@yahoo.com, Editor responsable: Dra. Martha Asunción Sánchez Rodríguez, Certificado de Reserva de Derechos al Uso Exclusivo del Título No. 04-2014-062612263300-203, ISSN impreso: 1405-888X, ISSN electrónico: 2395-8723, otorgados por el Instituto Nacional del Derecho de Autor, Responsable de la última actualización de este número Claudia Ahumada Ballesteros, Facultad de Estudios Superiores Zaragoza, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, fecha de la última modificación, 4 de febrero de 2021.

Esta página puede ser reproducida con fines no lucrativos, siempre y cuando no se mutile, se cite la fuente completa y su dirección electrónica. De otra forma requiere permiso previo de la institución.
