García-Guel, Múzquiz-Ramos, and Ríos-Hurtado: Telas de carbón activado: generalidades y aplicaciones



Introducción

Los carbones activados (CA) son de especial interés debido a las excepcionales propiedades físicas y químicas que poseen, como la porosidad, alta área superficial, capacidad de adsorción, estabilidad química, resistencia a la corrosión, resistencia térmica y conductividad eléctrica (Fernández, Bonastre, Molina, del Río & Cases, 2017). El volumen de los poros en carbones activados es típicamente determinado como mayor que 0.2 mL/g y el área superficial interna es, generalmente, entre 400 a 1,500 m2/g. Esta área es bastante grande si se tiene en cuenta que la superficie específica de una esfera de carbón sin porosidad con diámetro de 0.015 a 0.025 mm es alrededor de 3.86 x 10-4 m2/g (Navarro & Vargas, 2010; Leyva, Díaz, Guerrero, Mendoza & Aragón, 2004).

La superficie de los carbones puede encontrarse combinada, en mayor o menor proporción, con otros átomos o grupos de átomos distintos al carbono (heteroátomos), entre los que figuran los grupos carboxílicos, lactonas, fenólicos y carbonilos. Todos los carbones presentan, en principio, un carácter hidrófobo, que puede ser disminuido por la adición de ciertos grupos superficiales, lo que puede conseguirse por oxidación con algún tipo de agente oxidante que crea grupos oxigenados, dando lugar a la adsorción de moléculas de agua, que a su vez adsorberán nuevas moléculas por formación de puentes de hidrógeno; de esta forma se incrementa el carácter hidrófilo, que favorece la adsorción de compuestos inorgánicos en fase acuosa (Hernández-Rodríguez, Otero-Calvis, Falcón-Hernández & Yperman, 2017). Existen algunos materiales de partida para obtener carbones activados, estas materias primas deben tener alto contenido de carbono y bajo contenido de material mineral, además, deben ser de fácil activación, tener un alto rendimiento, tener baja degradación durante su almacenamiento y sobre todo bajo costo. Entre los materiales precursores que se pueden utilizar se encuentran: algas, cáscara de arroz, lignina, aserrín, cáscara de semilla de algodón, lignito, lodos ácidos de petróleo, madera, carbón mineral, huesos de frutas (Luna, González, Gordon & Martín, 2007), melaza, carbón vegetal, desperdicios de pasta de papel, negro de humo, residuos de carne y sangre, olotes, huesos, desechos de destilería, pescado, cereales, cuesco de palma africana, turba, carbohidratos, coque de petróleo, granos de café, hollín, cáscara de nueces, grafito (Caglayan & Aksoylu, 2013), cáscara de coco (Song, Liu, Cheng & Qu, 2010), cáscara de frutas (Tongpoothorn, Sriuttha, Homchan, Chanthai & Ruangviriyacha, 2011) y residuo de tabaco (Kilic, Apaydin-Varol & Pütün, 2011).

Recientemente se ha comercializado una nueva forma de carbón activado que se le conoce como Fibra de Carbón Activado (FCA) y se fabrica en dos presentaciones, como tela y como fieltro (Leyva Ramos, Díaz Flores, Guerrero Coronado, Mendoza Barrón & Aragón Piña, 2004; Guedidi, Reinert, Soneda, Bellakhal & Duclaux, 2014). A diferencia del fieltro, la TCA se teje mediante un proceso de hilado. Las telas de carbón activado (TCA) han sido consideradas como un sustrato flexible prometedor debido a su economía, su facilidad de manejo, su gran área superficial, su integridad mecánica y su excelente conductividad (Zhao et al., 2008; Ouyang et al., 2018).

Este artículo muestra una gran variedad de aplicaciones de las TCA, los métodos para su preparación, los diferentes agentes impregnantes que se pueden utilizar para su activación y las ventajas y desventajas de los diferentes tipos de activación. Se revisaron las distintas características y propiedades que pueden adquirir las TCA dependiendo del material polimérico que se utiliza para producirlas y, además, se reportan diferentes estudios realizados por algunos investigadores, que prepararon tela de carbón recubierta con diversos tipos de materiales.

Propiedades de las TCA

Las Telas de carbón activado (TCA) son materiales que poseen elevadas porosidades (principalmente microporos) (Estévez, Moreno & Vargas, 2006), gran área superficial (1000 - 2100 m2/g), pequeño diámetro de la fibra, una cinética de adsorción más rápida en comparación con las formas tradicionales de carbón activado, una fácil regeneración, fácil accesibilidad de los poros, distribución de tamaños de poros estrechos, gran capacidad de adsorción para bajas concentraciones de adsorbatos y propiedades específicas de la superficie. Su módulo de elasticidad puede oscilar entre 230 y 380 GPa, resistencia a la tracción entre 1.8 y 2.6 GPa y deformación por falla entre 0.5% y 1% (Canal & Ginebra, 2011). Las características mencionadas hacen que este material sea superior en comparación con el carbón activado granular (CAG) y el carbón activado en polvo (CAP) (Gineys, Benoit, Cohaut, Béguin & Delpeux-Ouldriane, 2017). En la Figura 1 se muestran los diferentes tipos de carbón adsorbentes; en ella se puede observar el CAP (Figura 1a) y el CAG (Figura 1b), además de las TCA (Figura 1c) (Menéndez-Díaz & Martín-Gullon, 2006).

Figura 1

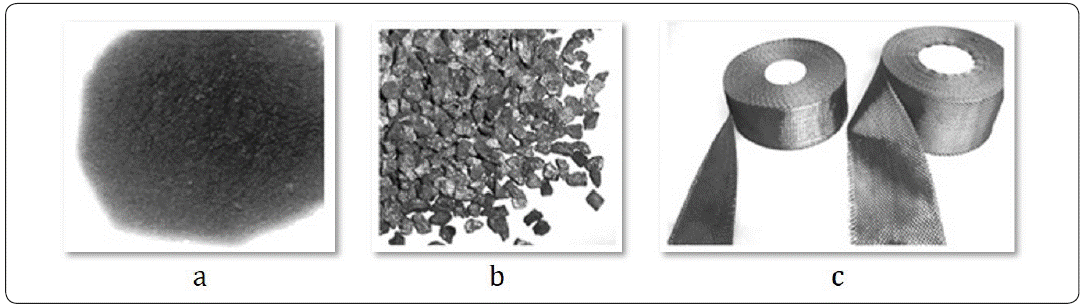

Tipos de carbón activado: (a) CAP; (b) CAG y (c) TCA. Modificada de (Menéndez-Díaz & Martín-Gullón, 2006).


La estructura porosa de las TCA está principalmente constituida por microporos mientras que en las formas tradicionales tienen estructura porosa muy compleja formada por microporos, mesoporos y macroporos. Los diámetros de las fibras de las TCA son (0.006 a 0.017 mm), en promedio 100 veces menores que los diámetros de las partículas de carbón activado en forma granular (1 a 3 mm) y ligeramente menores que los diámetros de las partículas de carbón activado en forma de polvo (0.015 a 0.025 mm). Por lo tanto, la velocidad de adsorción en las TCA es mucho más rápida que las formas tradicionales del carbón activado (Leyva Ramos, Díaz Flores, Guerrero Coronado, Mendoza Barrón, & Aragón Piña, 2004). Estas razones, sumadas a la fácil manipulación en su aplicación, las han convertido en adsorbentes muy prometedores en la retención de contaminantes, ya que, gracias a su forma fibrosa delgada, se produce una alta cinética de adsorción intraparticular tanto en fase acuosa como gaseosa (Rodríguez, Giraldo & Moreno, 2007).

Activación de las Telas de Carbón

Los diferentes pasos para la preparación de TCA a partir de precursores incluyen el hilado, la estabilización (200 °C - 400 °C en el aire), carbonización y activación. Primero, las fibras o hilos se pueden tejer en telas, que se pueden agrupar en varios modos básicos de tejido o textil como se observa en la Figura 2; la tela de tejido liso se muestra en la Figura 2a, donde el hilo de relleno se alterna hacia arriba y debajo del hilo de urdimbre sucesivo; la alta densidad de entrelazado de hilos proporciona un máximo de cobertura e impermeabilidad; la Figura 2b muestra el tejido de la tela de sarga cruzada, con una línea diagonal afilada, que se produce cuando el hilo de urdimbre se cruza dos o más hilos de relleno; en la Figura 2c se ven las telas satinadas, que se caracterizan por el entrelazado espaciado regularmente a intervalos amplios, produciendo telas permeables con una superficie lisa (Matatov-Meytal & Sheintuch, 2002). Después de la estabilización, las fibras o los tejidos se someten a un tratamiento térmico (carbonización) a una temperatura de aproximadamente 800 °C a 1000 °C en una atmósfera inerte (Tripathi, Singh, Sathe, Thakare & Singh, 2018). Para la preparación de TCA se utilizan como precursores diversos materiales poliméricos, como nylon, rayón, celulosa, resina fenólica, poliacrilonitrilo (PAN) y brea (Matovic et al., 2016; Babic, Milonjic, Polovina, & Kaludierovic, 1999).

Figura 2

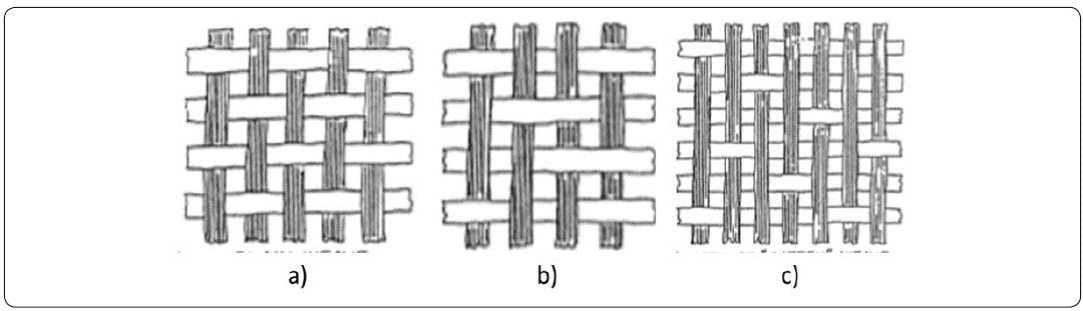

Principales tipos de tejidos textiles de las TCA: (a) tejido liso; (b) tejido de sarga y (c) tejido satinado Modificada de (Matatov-Meytal & Sheintuch, 2002).


Para la producción de TCA, se distinguen comúnmente dos métodos de activación: la física y la química (Ospina-Guarín, Buitrago Sierra & López López, 2014; Peng & Lin, 2017). En el esquema de la Figura 3 se muestra la comparación entre los dos procedimientos que se utilizan para la activación de las TCA. La gasificación parcial de un carbonizado con gases oxidantes como el CO2 y el vapor de agua constituye la activación física; por lo general se desarrolla en dos etapas, la carbonización del precursor y la gasificación controlada del carbonizado (J. Filippín, S. Luna, T. Pozzi & D. Pérez, 2017). En la activación química, los materiales de partida son impregnados con una clase de reactivos químicos cuya función principal es servir como deshidratante impidiendo al mismo tiempo la producción de alquitranes; entre los agentes impregnantes más utilizados se encuentran el KOH, H3PO4, cloruros como el ZnCl2, AlCl3 NH4Cl y los carbonatos como el Na2CO3 y K2CO3 (Rodríguez, Giraldo & Moreno, 2007; Rodríguez, Giraldo & Moreno, 2009). El uso de H3PO4 es uno de los métodos de activación más efectivos y menos costosos para la fabricación de materiales de carbón activado, para los que es más fácil llevar a cabo la activación a temperaturas inferiores a 500 °C y obtener productos de carbono con estructura mesoporosa (Duan, Srinivasakannan, Wang, Wang & Liu, 2017).

Figura 3

Esquema de comparación entre los diferentes métodos de activación Modificada de (Carrillo Quijano, 2013).


En la Tabla I se muestran algunas de las ventajas y desventajas que presentan los métodos para la activación de las TCA; se observan mejores características en la activación química en comparación con la activación física; el rendimiento de carbono suele ser mayor con estructuras de poros mejor desarrollados, además, se requiere una temperatura de activación más baja que en el proceso de activación física (Duan, Srinivasakannan, Wang, Wang & Liu, 2017). Sin embargo, el único inconveniente en la producción de estos materiales por el proceso de activación química son sus costos elevados; por lo cual al ser utilizado surge la necesidad de buscar precursores más económicos y fáciles de adquirir (Kordek, Yin, Rutkowski & Zhao, 2018).

Tabla I

Ventajas y desventajas de los métodos para la activación de materiales carbonosos.

Método Ventajas Desventajas
Activación Física Bajo costo Requiere mayor temperatura (800 - 1000 °C).
Requiere mayor tiempo de activación.
Activación Química Proporciona altos rendimientos.
Se desarrolla a temperaturas de activación más bajas (400 - 800 °C).
Requiere menor tiempo de activación.
Desarrolla un alto grado de porosidad.
Mayor costo.
Es necesario un lavado exhaustivo del carbonizado resultante para eliminar residuos de los activantes.

Duan, Srinivasakannan, Wang, Wang & Liu. (2017) estudiaron la preparación de TCA asistida por microondas, utilizando algodón como precursor, con un tiempo de activación de 10 min y con una concentración de H3PO4 de 50% (p/p). Cordero-Lanzac, García-Mateos, Rosas, Rodríguez-Mirasol & Cordero (2018) obtuvieron TCA baratas a partir de residuos de tela de mezclilla por activación química con H3PO4; el carbón activado preparado a 900 °C con una relación de impregnación de 0.5 (H3PO4/tela de mezclilla) exhibe el mejor rendimiento como capacitor eléctrico de doble capa. El electrodo mostró una superficie con área específica de 2032 m2/g y la más alta capacitancia gravimétrica registrada (237 F/g). Por otro lado, Yoda, Shibuya & Myoubudani (2018) prepararon TCA utilizando varias combinaciones de fibras de algodón y poliéster en diferentes condiciones de tratamiento térmico. Los resultados de los experimentos de adsorción de metileno revelaron que el tratamiento térmico es efectivo para preparar TCA derivados de mezclas de fibras que incluyen poliéster.

Las características y propiedades de las TCA dependen de la tela del material polimérico que se utiliza para producirla, el método de preparación y el proceso de activación. (Babic, Milonjic, Polovina, Cupic & Kaludierovic, 2002; Ocampo-Pérez et al., 2013). Estas características especiales han sido aprovechadas en una gran cantidad de aplicaciones en la vida moderna e incluso entrando en nuevos campos de la ciencia gracias a las nuevas investigaciones. Dentro de estas aplicaciones se encuentra el uso de las TCA en la operación de sistemas de aire acondicionado, en la creación de equipos de protección personal (trajes, máscaras, y filtros que no permiten el contacto de agentes tóxicos o radioactivo con las personas al encapsular los compuestos) (Estévez Mujica, Moreno-Pirajan, & Vargas, 2006), su uso como sistemas de soporte de catalizadores (Rodríguez, Giraldo & Moreno, 2007), en la industria se usa para la adsorción de contaminantes (Costa, Alves, Azevedo & Bastos, 2017), purificación de aguas (Cao et al., 2017), tratamiento de aguas residuales (Leyva Ramos, Díaz Flores, Guerrero Coronado, Mendoza Barrón & Aragón Piña, 2004; Giraldo & Moreno, 2004), en el almacenamiento de gases y en aplicaciones biomédicas para el tratamiento de envenenamientos y sobredosis (Fernández, Bonastre, Molina, del Río & Cases, 2017; Coplas, Tarón & González, 2017; Gineys, Benoit, Cohaut, Béguin & Delpeux-Ouldriane, 2017).

Aplicaciones

Uso de TCA en la purificación y el tratamiento de aguas residuales

Numerosos estudios han demostrado que una gran variedad de contaminantes se detecta con frecuencia en el agua en pequeñas concentraciones que van desde ng/L a μg/L. Estos contaminantes son un tema de preocupación emergente en el tratamiento de aguas residuales industriales y municipales, en la protección ambiental y en la producción de agua potable (Nieto-Delgado, Partida-Gutiérrez & Rangel Méndez, 2019). Debido a que han incrementado su nivel en la contaminación y presentan un riesgo para la salud humana, es necesario la investigación y el desarrollo de métodos más efectivos para su eliminación (Masson et al., 2016). En las últimas décadas, los materiales a base de carbono, como las TCA, se usan ampliamente para descontaminar el agua de materiales orgánicos e inorgánicos debido a su alta capacidad de adsorción y no toxicidad (Matovic et al., 2016; Gineys, Benoit, Cohaut, Béguin & Delpeux-Ouldriane, 2016). La capacidad de adsorción de un carbón activado depende de las propiedades de su textura, las propiedades químicas de la superficie, la naturaleza del adsorbente utilizado, así como la naturaleza y la concentración del adsorbato y el pH de la solución (Kumita et al., 2018; Blanco, Giraldo & Moreno, 2007; Babic, Milonjic, Polovina, Cupic & Kaludierovic, 2002). Las TCA son adsorbentes porosas y versátiles utilizadas tanto para el tratamiento de aguas contaminadas como para remover colorantes, tricloroetileno, fenoles, cianuros, butano, sulfuro de hidrógeno, haluros orgánicos y muchos otros compuestos, así como su uso en la remoción de VOCs (benceno, acetona, diclorometano, n-hexano, acrilonitrilo, etc.) y la remoción de metales pesados (antimonio, arsénico, berilio, cadmio, cromo, cobre, plomo, mercurio, níquel, selenio, plata, talio y zinc) (Rodríguez, Giraldo & Moreno, 2009). Rangel-Méndez & Streat., (2002) oxidaron TCA basadas en fibra de poliacrilonitrilo (PAN) utilizando HNO3, ozono y oxidación electroquímica, demostrando que las TCA oxidadas tienen un potencial considerable como adsorbentes para la eliminación a gran escala de contaminantes del agua a valores de pH neutros o casi neutros. Mientras que, Huang & Su (2010) también utilizaron una tela basada en PAN modificándola con HNO3 y la impregnaron con quitosano para analizar y comprender mejor el mecanismo de adsorción/electrosorción; demostrando que la capacidad de electrosorción es significativamente mayor que la capacidad de adsorción. En la Figura 4 se muestra un estudio realizado por (Kostoglou et al., 2017), donde utilizaron como precursor de carbono una tela de rayón viscosa de color blanquecino (Figura 4a), que prepararon mediante impregnación química en una mezcla acuosa de catalizadores de ZnCl2 y NH4Cl, seguida de una carbonización en N2 y una activación en CO2, para obtener una TCA nanoporosa y flexible (Figura 4b). Los resultados de esta síntesis se pueden observar en la Figura 4c y 4d, la cual muestra imágenes de SEM de la estructura jerárquica de las TCA en una amplia gama de aumentos que cubre órdenes de magnitud que van desde mm a μm.

Figura 4

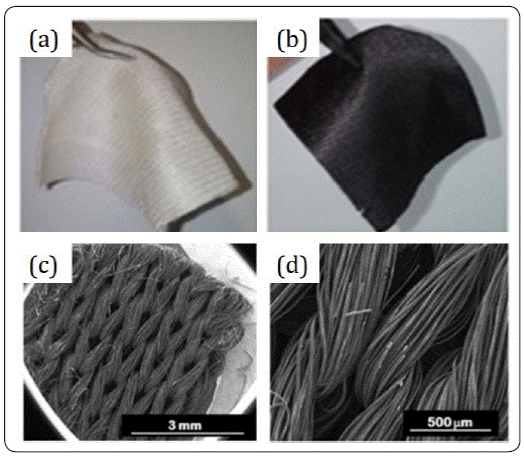

(a) precursor de tela de rayón viscosa, (b) tela de carbón nanoporosa; imágenes de SEM a diferentes aumentos mostrando (c) TCA y (d) hilos tejidos Modificada de (Kostoglou et al., 2017).


En la Tabla II se muestra la comparación de algunos estudios realizados por diversos investigadores, utilizando FCA y TCA como materiales adsorbentes para la remoción de contaminantes de soluciones acuosas; cada material muestra una capacidad de adsorción diferente según las condiciones utilizadas para cada investigación. La máxima capacidad de adsorción registrada es de las TCA modificadas con NH3, K2S2O8 y O3, utilizadas para la adsorción de nitromidazoles.

Tabla II

Capacidad de adsorción de diferentes FCA y TCA.

Descripción Precursor utilizado Capacidad de adsorción (mg/g) Aplicación Referencia
FCA oxidadas con persulfato de amonio *NA 559 Remoción de Pb Mena Aguilar, Amano & Machida (2016)
FCA activadas con H3PO4 algodón 476 Adsorción de MB Duan, Srinivasakannan, Wang, Wang & Liu (2017)
FCA activadas térmicamente con H2SO4 cáscara de coco 12.2 Descontaminación de cromo trivalente Mohan, Singh & Singh (2006)
TCA activadas térmicamente con H2SO4 *NA 39.56
TCA modificadas con NH3, K2S2O8 y O3 *NA 500 Adsorción de nitromidazol (MNZ) Ocampo-Pérez et al. (2013)
TCA modificadas con NH3, K2S2O8 y O3 *NA 600 Adsorción de nitromidazol (DMZ)
TCA mejoradas químicamente rayón viscosa 5.3 Remoción de arsénico Matovic et al. (2016)
*NA: No aplica

Uso de TCA como electrodo para desionización

El tratamiento de desalinización del agua se considera uno de los grandes desafíos tecnológicos del siglo XXI. Para lograr este objetivo, se han desarrollado procesos de desalinización, como la ósmosis inversa, la electrodiálisis y la destilación instantánea multietapa. Recientemente, la desionización (DI) ha ganado mucha atención como una tecnología de desalinización de aguas subterráneas debido a sus ventajas de bajo consumo de energía, alta eficiencia energética, y compatibilidad ambiental (Chen, Cheng & Wang, 2018; Kim, Srimuk, Lee & Fleischmann, 2017; Min, Choi, & Jung, 2018). La DI es un nuevo proceso eficiente y económico para eliminar la sal y las impurezas del agua (Oh et al., 2006; Zhang, He, Ma, Tang & Waite, 2018) utilizando como material de electrodo: los carbones activados, aerogeles de carbono, telas de carbón, grafeno, nanotubos de carbón, compuestos a base de carbono (Li et al., 2017), principalmente los carbonos mesoporosos y los carbonos porosos jerárquicos (Baroud & Giannelis, 2018). El método de DI, basado en el modelo eléctrico de doble capa, funciona con un potencial de carga directa (CD) bajo que va desde 1.0 a 1.2 V para evitar reacciones electroquímicas en las superficies de los electrodos (Myint, Al-Harthi & Dutta, 2014).

En la tecnología de la DI las propiedades de la superficie del electrodo desempeñan un papel vital en términos de área de la superficie, estructura micro/mesoporosa, distribución del tamaño de los poros, grupos funcionales en la superficie del electrodo y adsorción o desorción del ion en la superficie (Myint & Dutta, 2012). La superficie de la tela de carbono que ha activado a través de la ruta química y la ruta electroquímica, han demostrado mejorar significativamente las propiedades adsorbentes y electroquímicas. Sin embargo, la activación de la tela de carbón por el método químico ha facilitado una mayor eficiencia del electrodo en el proceso de DI (Thamiselvan et al., 2018; Ahn et al., 2007). Algunos de los materiales semiconductores aplicados para modificar los electrodos de las células de DI son óxidos metálicos como ZnO, TiO2 y MnO2 (Myint, Al-Harthi & Dutta, 2014). En la construcción de células de DI convencionales, normalmente se utiliza un canal de malla abierta entre un par de electrodos porosos para el flujo de agua y para evitar cortocircuitos. El funcionamiento de la célula de DI se basa en la electroadición/ desorción reversible de iones en la interfaz electrodo/ electrolito (Kim, Srimuk, Lee & Fleischmann, 2017). La adsorción de iones en una superficie de carbono se clasifica como adsorción física y electrosorción: la adsorción física se produce debido a la interacción entre los grupos polares de la superficie del carbono y los iones, y la electrosorción se debe a la atracción entre la superficie del electrodo cargado y los iones. La eliminación de iones por DI se basa en la electrosorción, pero la adsorción física reduce la eficiencia de DI al mantener iones en la superficie durante la etapa de regeneración. Por lo tanto, una disminución en la adsorción física con un aumento en la electrosorción es una forma prometedora de mejorar el rendimiento de la DI (Ryoo, Kim & Seo, 2003). En la Figura 5 se observa un diagrama esquemático de un sistema DI convencional que muestra el paso de la desionizacion/desalinización (Figura 5a) y el paso de la regeneración de electrodos (Figura 5b); este sistema consiste en dos electrodos altamente porosos, con un separador en medio; los materiales de los electrodos son típicamente a base de carbono, y el agua de alimentación fluye entre o a través de los electrodos de carga según el diseño de instalación (Oladunni et al., 2018).

Figura 5

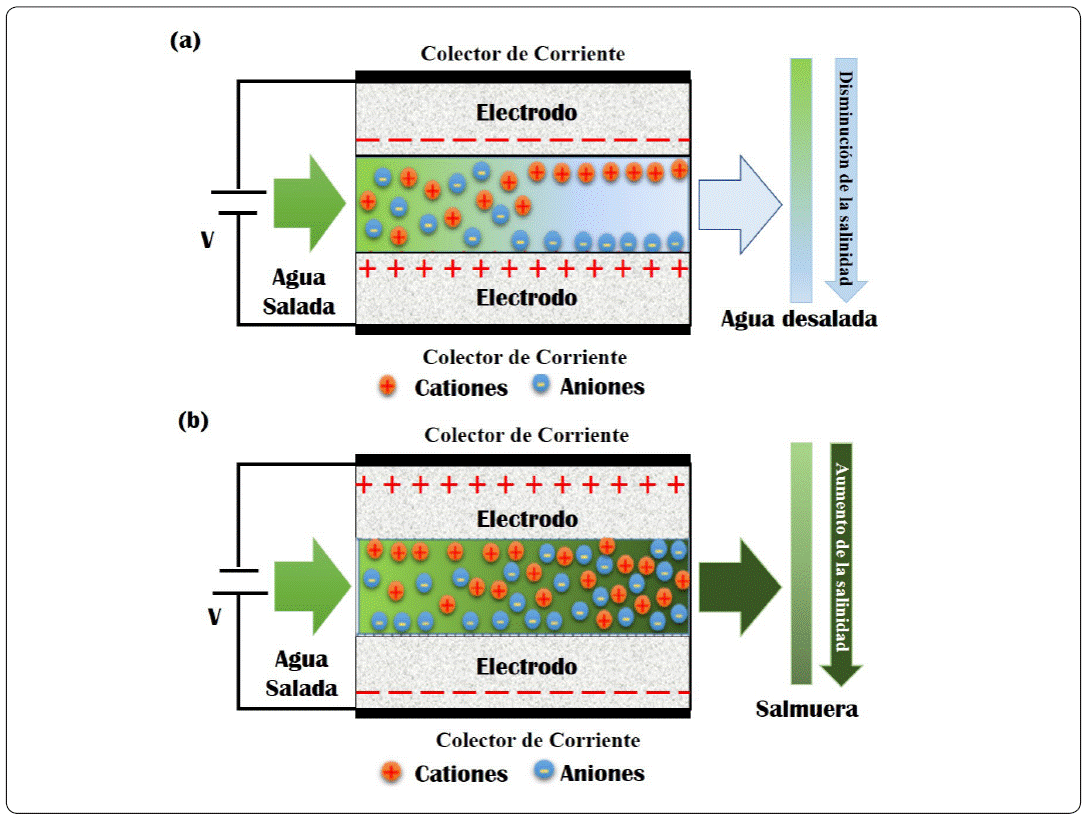

Diagrama esquemático de un sistema de DI convencional; (a) Desionización/desalinización y (b) regeneración de electrodos Modificada de (Oladunni et al., 2018).


Myint, Al-Harthi & Dutta (2014) fabricaron micro/ nanoestrucutras de ZnO que cultivaron hidrotérmicamente en TCA para utilizarlas como electrodos en una celda de flujo para la desalinización de agua salobre, logrando una eficiencia de eliminación de sal del 22% y una capacidad de adsorción de sal de 8.5 mg/g. Mientras que, Laxman et al. (2015) diseñaron un prototipo de una celda de DI usando TCA como electrodo (Figura 6) para la desalinización de agua salobre y agua sintética (NaCl), logrando una eficiencia de desalinización para el agua sintética de 32% y para el agua salobre de 27%, con una capacidad de adsorción de sal de 10.5mg/g y 8.9mg/g respectivamente.

Figura 6

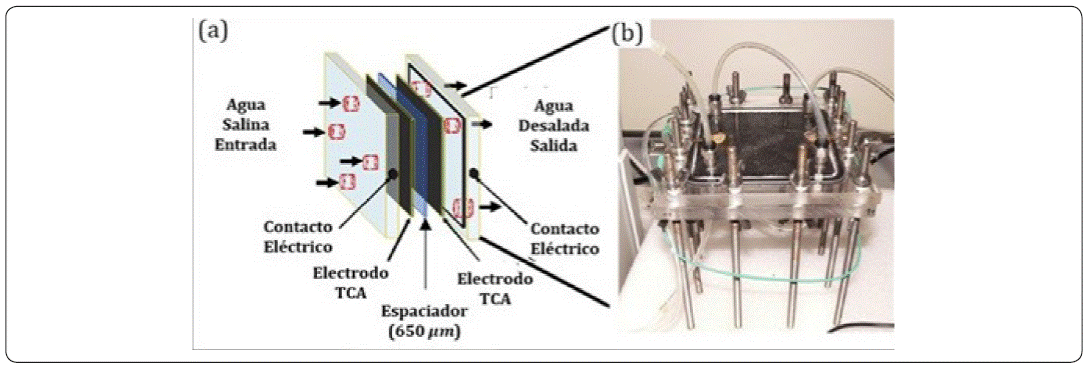

(a) Representación esquemática de la célula de DI que consta de dos electrodos hechos de tela de carbón activado separados por un espaciador hecho de papel filtro (650 ) y (b) prototipo de la célula de DI compuesta de electrodos de TCA de 100 cm2 trabajando a un potencial aplicado de 1.6 V de CD. Modificada de (Laxman et al., 2015).


Uso de TCA como supercapacitores flexibles

A lo largo de las décadas, los dispositivos de almacenamiento de energía de alto rendimiento se han convertido en el foco de atención de la sociedad debido a sus fuertes demandas. Hasta la fecha se han desarrollado muchos tipos de dispositivos de almacenamiento de energía, que incluyen supercapacitores (SC), baterías de flujo redox, baterías de ion zinc, baterías de ion Li/Na (LIBs/NIBs), baterías Li/Na-S, baterías metal-aire, etc. (Chen et al., 2018). Los capacitores eléctricos de doble capa (CEDC) o supercapacitores (SC) son dispositivos de almacenamiento rápido de energía, cuyo mecanismo consiste en la acumulación de cargas en la doble capa generada en la interfase entre electrodo y el electrolito (Cordero-Lanzac, García-Mateos, Rosas, Rodríguez-Mirasol & Cordero, 2018). Los SC han atraído una gran atención por sus excelentes características, como alta densidad de potencia, altas velocidades de carga y descarga, el ciclo de vida prolongado y la buena seguridad. Sus densidades de energía (típicamente 4-5 W h/Kg) están determinadas por el área de superficie electroactiva y la distribución del tamaño de los poros de los materiales de carbono (Wang et al., 2017). Los SC han sido utilizados ampliamente en aplicaciones comerciales que van desde pequeños dispositivos electrónicos como teléfonos celulares, aparatos de emergencia para vehículos eléctricos, células fotovoltaicas, sistema de energía de respaldo, etc. (Ling et al., 2018). Los materiales de carbón en polvo son muy atractivos para el almacenamiento de energía debido a su alta porosidad, buena conductividad eléctrica y notable estabilidad química en diversas soluciones electrolíticas. Además, el uso de carbón activado en forma de tela proporciona beneficios adicionales como la flexibilidad, evitar el uso de cualquier aglomerante y la alta densidad, lo que puede ser útil para producir capacitores compactos. (Sieben, Morallón & Cazorla-Amorós, 2013). Las TCA flexibles y conductoras se han utilizado ampliamente para construir electrodos textiles de alto rendimiento combinadas con materiales que tienen propiedades parecidas a un capacitor como, ZnCo2O4, MnO2, Fe2O3, Co3O4 o V2O5 (Jeon et al., 2018).

En la Figura 7 se muestran algunos de los procesos utilizados por diferentes investigadores para la preparación de tela de carbón recubierta con diferentes tipos de materiales; Feng, Li, Zhang & Zhang (2017) descubrieron la producción de telas de carbono recubiertas con nano-hojas de MnO2 (TC/ MnO2) o telas de carbono recubiertas con nanobarras de MnOOH (TC/MnOOH) como electrodos (Figura 7a); Chen et al. (2018) informaron sobre el crecimiento in situ de nano-hojas de MoS2 recubiertas con carbón sobre un sustrato de tela de carbono utilizando una reacción hidrotérmica seguida de una calcinación (Figura 7b). Por otro lado, Ling et al. (2018) informaron sobre la fácil fabricación de un nuevo compuesto que consiste en polianilina, trióxido de molibdeno y TCA (PANI/MoO3/TCA) como un material de electrodo para supercapacitores (Figura 7c). Los resultados obtenidos de los estudios mencionados anteriormente se pueden observar en la Tabla III, que muestran la comparación del valor de la capacitancia específica para cada uno de los compuestos realizados. PANI/MoO3/TCA exhibe una capacitancia especifica de 1050 F/g, significativamente mayor que la de los compuestos realizados por Feng, Li, Zhang & Zhang (2017).

Figura 7

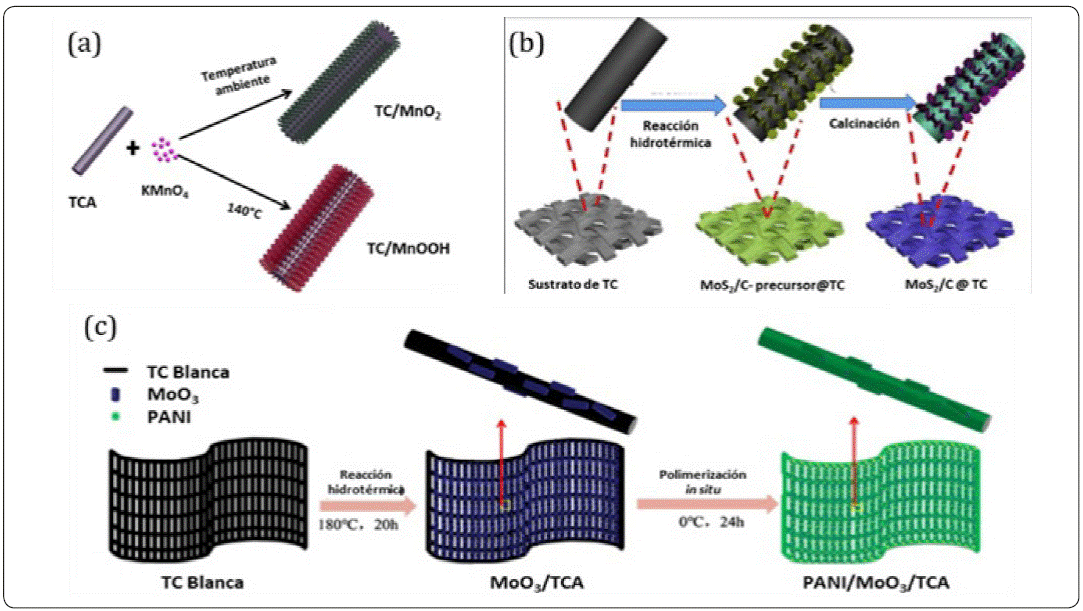

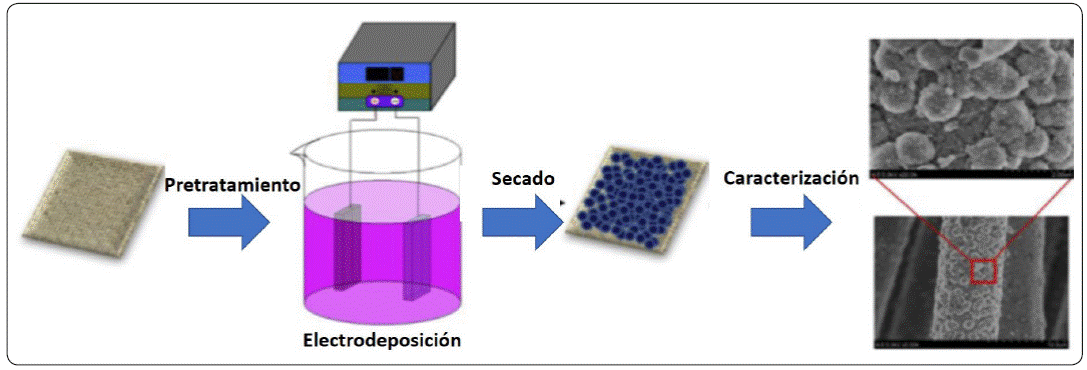

Pasos para la preparación de materiales compuestos analizados por diferentes investigadores: (a) Síntesis de TC/MnO2 TC/ MnOOH (Feng, Li, Zhang & Zhang, 2017), (b) Síntesis de MoS2/C@CC (Chen, Cheng & Wang, 2018) y (c) Síntesis de PANI/MoO3/TCA (Ling et al., 2018). Modificada de los autores citados.


Tabla III

Comparación de la capacitancia específica en diferentes estudios realizados.

Autor Compuesto Capacitancia Específica (C) (F/g)
Feng, Li, Zhang & Zhang, (2017) TC/ MnO2 429.2
TC/MnOOH SD
Chen et al. (2018) Nano-hojas de MoS2 SD
Ling et al. (2018) PANI/TC 500
MoO3/TCA 296.7
PANI/MoO3/TCA 1050
SD: Sin Datos

Uso de TCA como soporte catalítico

Las celdas de combustible microbianas (CCM) pueden degradar los contaminantes orgánicos y al mismo tiempo cosechar electricidad de las aguas residuales, lo que representa una de las tecnologías más prometedoras para el reciclaje de desechos. Los metales como el platino se han utilizado durante mucho tiempo como excelentes catalizadores para superar el elevado sobrepotencial y la pobre cinética de la reacción de reducción de oxígeno en medio neutro. Sin embargo, los recursos limitados, el alto costo y la sensibilidad al envenenamiento por diversos productos químicos impiden la aplicación práctica de estos metales. Por lo tanto, el desarrollo de electrocatalizadores de reacción de reducción de oxígeno alternativos con alta actividad y bajo costo es de gran importancia para la aplicación práctica de las CCM (Liu, Fan & Liu, 2019). Un enfoque sugerido es soportar los catalizadores en materiales con grandes áreas de superficie como carbón activado, nanofibras de carbono, nanotubos de carbono y grafeno (Ghiabi, Ghaffarinejad, Kazemi & Salahandish, 2018). Uno de los materiales alternativos que está siendo investigado como soporte de catalizadores para procesos de hidrotratamiento es el carbón activado (Robles Andrade et al., 2006); los carbones activados usados en catálisis presentan un volumen específico de poro entre 0.9 y 1.3 mL/g y áreas superficiales entre 800 y 1200 m2/g. La gran ventaja del uso de carbones activados como soporte catalítico, además de su bajo costo, es la idea de obtener grandes dispersiones de fases inorgánicas, haciendo más eficiente su uso, al maximizar el área expuesta de las mismas (Ospina-Guarín, Buitrago-Sierra & López-López, 2014). Las formas texturales de materiales de carbón activado, como TCA y fieltros de carbón activado, representan características ventajosas notables con respecto a los carbones activados granulares habituales. La TCA es una tela barata altamente conductora que se puede aplicar ampliamente como soporte para electrocatalizadores (Kordek, Yin, Rutkowski & Zhao, 2018). Debido a la elasticidad mecánica y la flexibilidad geométrica, las telas de fibra pueden doblarse y enrollarse fácilmente para adaptarse a usos particulares. Las telas tejidas con fibras delgadas reducen la distancia de difusión y producen una caída de baja presión en lechos fijos y en reactores multifásicos en los que una o más especies disueltas tienen que reaccionar con compuestos gaseosos de solubilidad limitada. El catalizador de TCA es una alternativa atractiva porque puede reemplazarse rápida y fácilmente cuando sea necesario (Gudarzi, Ratchananusorn, Turunen, Heinonen & Salmi, 2015).

Wei et al. (2017) prepararon un catalizador Co-Mo-B, similar al diente de león, soportado en una TCA mediante el método de electrodeposición para la regeneración de hidrógeno a partir de una solución alcalina de NaBH4 (Figura 8); observaron que el catalizador exhibía una alta tasa de generación de hidrógeno y una baja energía de activación para la hidrólisis de soluciones alcalinas de NaBH4. Kordek, Yin, Rutkowski & Zhao (2018), utilizaron una técnica simple de electrodeposición en un solo paso para cultivar directamente películas mixtas basadas en Co sobre una superficie de TCA electroquímicamente, demostrando que mejora significativamente la actividad electrocatalítica de las películas mixtas como resultado de la activación electroquímica de la TCA antes de la electrodeposición del material. Por otro lado, Zou et al. (2019) prepararon un compuesto de MnO2 soportado en TC (TC-MnO2) para determinar la oxidación catalítica del formaldehído gaseoso (HCHO) con la ayuda de energía eléctrica; en el que observaron que el compuesto (TC-MnO2) exhibía propiedades únicas de calor Joule y podría convertir eficientemente la energía eléctrica en energía térmica.

Figura 8

Diagrama esquemático simple del catalizador Co-Mo-B similar al diente de león electrodepositado en TCA Modificada de (Wei et al., 2017).


Uso de TCA en el almacenamiento de gases

El uso excesivo de combustibles fósiles como fuente principal de energía se ha convertido en una de las causas más importantes de contaminación ambiental debido a las emisiones de gases como CO2, CO, hidrocarburos, SO2, NOx, compuestos orgánicos volátiles (VOC) y material particulado, los cuales son causantes del efecto invernadero, lluvia ácida, smog fotoquímico, disminución del ozono estratosférico, calentamiento global, y grandes efectos sobre la salud humana debido a la alta toxicidad de estas sustancias que son emitidas a la atmósfera (López, Hoyos & Mondragón, 2011). Para reducir estas emisiones, se han realizado técnicas para la captura y el almacenamiento de gases utilizando la adsorción en materiales sólidos. Actualmente numerosos estudios van encaminados a determinar qué materiales resultan más convenientes para el proceso de adsorción, encontrándose entre los más estudiados los nanotubos de carbón, las nanofibras de carbón y los carbones activados (TCA) (Hernández, Jiménez, Mondragón & López, 2007). Las TCA con su estructura porosa y tridimensionalmente conectada, son prometedoras para la preparación de telas multifuncionales debido a su conductividad eléctrica y térmica, su flexibilidad y su ligereza (Zou et al., 2019). Además, las propiedades únicas de adsorción y la estructura de la tela los convierte en materiales ideales para el confinamiento y almacenamiento de portadores de energía altamente densos, como el hidrógeno (Sevilla, Fuertes & Mokaya, 2011) y metano (CH4) (Lozano-Castello, Alcaniz-Monge, De la Casa-Lillo, Cazorla-Amorós & Linares-Solano, 2002), captura y separación de emisiones de gases de efecto invernadero no deseadas, como el dióxido de carbono (CO2) (Adeniran & Mokaya, 2015). En la Tabla IV se muestran algunos de los estudios realizados para la captura y el almacenamiento de gases; en ella se puede observar el área superficial y el volumen de poro de cada uno de los materiales, así como sus diferentes aplicaciones.

Tabla IV

Comparación y características de diferentes materiales utilizados para la captura y el almacenamiento de los gases.

Material Área superficial (m2/g) V (cm3/g) poro v β' Aplicación Referencia
TCA >1200 ~ 0.5 Almacenamiento de H2
Separación de mezclas CO2/CH4
Almacenamiento de energía electroquímica
Kostoglou et al. (2017)
Telas de FCA 995-2064 0.41-0.86 Conversión de NO Hu et al. (2019)
Zeolitas 105-637 0.065-0.44
Estructuras metálicas orgánicas 656-2375 0.38-1.04
CA altamente comprimido 4000 3.00 Almacenamiento de H2 y CO2 Adeniran & Mokaya (2015)

Uso de la TCA en medicina

El carbono, en todas sus formas (materiales carbonosos), ha demostrado ser excepcionalmente biocompatible con el hueso vivo y otros tejidos y, por lo tanto, está bien aceptado por el entorno biológico (Hong-mei, Phillips, Mikhalovsky & Lloy, 2008). Las TCA están compuestas de fibras que son de diámetro pequeño, extremadamente porosas y con un área de superficie alta. Recientemente, se han usado en aplicaciones biomédicas debido a su buena compatibilidad biológica (Gineys, Benoit, Cohaut, Béguin & Delpeux-Ouldriane, 2017). Dentro de estas aplicaciones se encuentra el uso de TCA para la protección de heridas por medio de vendas semipermeables que no permiten la entrada de microorganismos, que aíslan térmicamente la herida y adsorben los malos olores. (Estévez Mujica, Moreno-Pirajan, & Vargas, 2006). Lin, Hsu, Chung, Ko & Lin (2014) investigaron varias FCA con contenido de plata para comprender la eficacia de un vendaje que contiene diferentes concentraciones de plata; los resultados mostraron buenos efectos antibacterianos y biocompatibilidad celular. El modelo de herida por escisión infectada indicó que, en comparación con la FCA que contiene plata, así como otros vendajes comerciales, ayudó a la cicatrización de la herida mediante la promoción de la granulación y la deposición de colágeno.

Debido a sus excelentes propiedades mecánicas, las FCA se han utilizado como refuerzos en materiales compuestos para proporcionarles una alta compresión y resistencia a la tracción, así como también rigidez (Canal & Ginebra, 2011). Las TCA han demostrado ser un buen soporte para el crecimiento y diferenciación de células madre mesenquimales (CMM). Las CMM multipotenciales pueden originar un grupo limitado de tipos de células, que incluyen condrocitos, osteocitos, adipocitos, miocitos y neuronas. Se sabe que las células vivas se adhieren a la superficie del carbón activado por medio de la adsorción y este proceso puede explicarse mediante coloides y la química de superficie en términos de interacciones electrostáticas e hidrófobas. Las interacciones electrostáticas son muy dependientes de la solución de pH, que afecta la carga de la superficie del carbono y la disociación o protonación de los grupos funcionales orgánicos de la membrana celular externa (López Peñalver et al., 2009). Los cementos de fosfato de calcio (CFC) pueden endurecerse in vivo, a través de una reacción de fraguado a baja temperatura. Los productos formados en esta reacción de fraguado tienen muchas similitudes con la fase mineral que constituye el 70% en peso del tejido óseo. Sin embargo, sus propiedades mecánicas están lejos de las del hueso cortical o incluso del hueso esponjoso. La incorporación de FCA al CFC no interfiere en la formación de cristales de hidroxiapatita durante el fraguado (Canal & Ginebra, 2011) y las propiedades mecánicas del CFC podrían mejorarse significativamente al incorporar las fibras de carbón modificadas químicamente. La activación de la fibra tiene una fuerte influencia en la nucleación heterogénea de los cristales de fosfato de calcio en la superficie de la fibra y, en consecuencia, en la interfaz fibra-matriz (Boehm, Meininger, Tesch, Gbureck & Müller, 2018). García-Ruiz & Díaz Lantada, (2018) presentaron un enfoque innovador de múltiples materiales hacia el desarrollo sencillo, rápido y de bajo costo de andamios biomiméticos destinados a la reparación articular; el sistema se basa en la fabricación de estructuras de celosía tridimensionales diseñadas por computadora, en donde las FCA se tejen o se añaden posteriormente. Los andamios compuestos avanzados desarrollados, junto con la funcionalización del medio condicionado, constituyen nichos biomiméticos de células madre con potencial claro, no sólo para la formación de tendones y ligamentos, sino también para la formación de cartílago y endocondral ósea y estrategias de regeneración. Por otro lado, Hong-mei, Phillips, Mikhalovsky & Lloy (2008) investigaron la interacción entre un rango de telas de carbono recubiertas con fosfato de calcio y células similares a osteoblastos humanos (MG63), para evaluar la biocompatibilidad de esta nueva gama de biomateriales; los resultados mostraron que la unión celular y la proliferación se mejoraron mediante el recubrimiento de tejidos de carbono con fosfato de calcio. Estas telas flexibles recubiertas con fosfato de calcio podrían, por lo tanto, tener usos en la reconstrucción del hueso en cirugía ortopédica y dental.

Conclusiones

Se compararon las diferentes formas de carbones activados, encontrando que las fibras de estos carbones son las que poseen mejores propiedades en comparación con las formas de carbón tradicional. Las fibras de carbón activado pueden presentarse tanto en tela como en fieltro. Sin embargo, las TCA han sido consideradas como un sustrato flexible prometedor debido a su bajo costo, su facilidad de manejo, su área de superficie alta, su integridad mecánica y su excelente conductividad. Para poder producir las TCA a partir de un precursor es necesario seguir una serie de pasos que incluyen, hilado, estabilización, carbonización y activación física o química; se observó que la activación química obtiene mayores ventajas en comparación con la activación física. Sin embargo, como tiene un costo elevado es necesario conseguir precursores más económicos para la fabricación de TCA. El agente activante más utilizado es el H3PO4, ya que es el más efectivo y menos costoso para la fabricación de materiales de carbón activado.

Estudios anteriores muestran que entre los diferentes materiales utilizados para la purificación y el tratamiento de aguas; las TCA modificadas con NH3, K2S2O8 y O3 exhibían la mejor capacidad de adsorción de 500-600 mg/g, mostrando un potencial considerable para la adsorción de nitromidazoles. En los procesos de DI, la activación de la tela de carbón por el método químico ha mejorado la eficiencia del electrodo. Las micro/nanoestrucutras de ZnO estudiadas lograron una eliminación de sal del 22%, mientras que el prototipo de la célula de DI conformada por dos electrodos de TCA lograron una eficiencia de desalinización de 32% para el agua sintética y 27% para el agua salobre; su capacidad de adsorción fue de 8.5 mg/g para las micro/nanoestrucutras de ZnO y para el prototipo de la célula de DI fue 10.5 mg/g y 8.9 mg/g, respectivamente. También se analizaron diferentes compuestos que son utilizados como supercapacitores. PANI/MoO3/TCA exhiben una capacitancia (C) especifica de 1050 F/g, significativamente mayor que los compuestos de MnO2, MnOOH y MoS2. Por otra parte, el catalizador de TCA es una alternativa atractiva porque puede reemplazarse rápida y fácilmente cuando sea necesario, estudios anteriores muestran que los compuestos soportados sobre TCA para ser utilizados como catalizadores mejoran la actividad catalítica y podría convertir eficientemente la energía eléctrica en energía térmica. Las TCA son convenientes para la preparación de telas multifuncionales y las convierte en materiales ideales para el confinamiento y almacenamiento de gases. Las TCA con área superficial >1200 m2/g y un volumen de poro de alrededor de 0.5 cm3/g son materiales versátiles para el almacenamiento de H2, la separación de CO2/CH4 y el almacenamiento de energía electroquímica.

Las TCA son ampliamente utilizadas en aplicaciones biomédicas debido a su buena biocompatibilidad y debido a sus excelentes propiedades mecánicas han demostrado ser un buen soporte para el crecimiento y diferenciación de células madre mesenquimales. La interacción entre TCA recubiertas con fosfato de calcio (CaP) y células similares a osteoblastos humanos (MG63) mejoran la unión celular y la proliferación, por lo tanto, las TCA pueden usarse en la reconstrucción del hueso en cirugía ortopédica y dental.

Agradecimientos

Los autores agradecen a CONACYT-México la beca otorgada a Yohana Yazmín García Guelcon CVU (440931).

Referencias

1

Adeniran, B. & Mokaya, R. (2015). Compactivation: a mechanochemical approach to carbons with superior porosity and exceptional performance for hydrogen and CO2 storage. Nano Energy, 16, 173-185. https://doi.org/10.1016/j.nanoen.2015.06.022

B. Adeniran R Mokaya 2015Compactivation: a mechanochemical approach to carbons with superior porosity and exceptional performance for hydrogen and CO2 storageNano Energy16,17318510.1016/j.nanoen.2015.06.022

2

Ahn, H.J., Lee, J.H., Jeong, Y., Lee, J.H., Chi, Ch. S. & Oh, H.J. (2007). Nanostructured carbon cloth electrode for desalination from aqueous solutions. Materials Science and Engineering A., 449, 841-845. https://doi:10.1016/j.msea.2006.02.448

H.J. Ahn J.H. Lee Y. Jeong J.H. Lee Ch. S. Chi H.J Oh 2007Nanostructured carbon cloth electrode for desalination from aqueous solutionsMaterials Science and Engineering A449,84184510.1016/j.msea.2006.02.448

3

Babic, B. M., Milonjic, S. K.,Polovina, M. J. & Kaludierovic, B. V (1999). Point of zero charge and intrinsic equilibrium constants of activated carbon cloth. Carbon, 37, 477-481. https://doi.org/10.1016/S0008-6223(98)00216-4

B. M. Babic S. K. Milonjic M. J. Polovina B. V Kaludierovic 1999Point of zero charge and intrinsic equilibrium constants of activated carbon clothCarbon37,47748110.1016/S0008-6223(98)00216-4

4

Babic, B. M., Milonjic, S. K., Polovina, M. J., Cupic, S. & Kaludierovic, B. V. (2002). Adsorption of zinc, cadmium and mercuryions from aqueous solutions on an activated carbon cloth. Carbon, 40, 1109-1115. https://doi.org/10.1016/S0008-6223(01)00256-1

B. M. Babic S. K. Milonjic M. J. Polovina S. Cupic B. V Kaludierovic 2002Adsorption of zinc, cadmium and mercuryions from aqueous solutions on an activated carbon clothCarbon40,1109111510.1016/S0008-6223(01)00256-1

5

Baroud, T.N. & Giannelis, E.P. (2018). High salt capacity and hig removal rate capacitive deionization enabled by hierarchicalporous carbons. Carbon, 139, 614-625. https://doi.org/10.1016/j.carbon.2018.05.053

T.N. Baroud E.P Giannelis 2018High salt capacity and hig removal rate capacitive deionization enabled by hierarchicalporous carbonsCarbon139,61462510.1016/j.carbon.2018.05.053

6

Blanco, D.A., Giraldo, L. & Moreno, J. C. (2007). Adsorción de resorcinol desde solución acuosa sobre carbón activado. Revista Energética, 38, 73-77. https:// DOI: 10.15446/rev.colomb.quim

D.A. Blanco L. Giraldo J. C Moreno 2007Adsorción de resorcinol desde solución acuosa sobre carbón activadoRevista Energética38,737710.15446/rev.colomb.quim

7

Boehm, A. V., Meininger, S., Tesch, A., Gbureck, U. & Müller, F. A. (2018). The Mechanical Properties of Biocompatible Apatite Bone Cement Reinforced with Chemically Activated Carbon Fibers. Materials, 11(192), 1-12. https://doi.org/10.3390/ma11020192

A. V. Boehm S. Meininger A. Tesch U. Gbureck F. A Müller 2018The Mechanical Properties of Biocompatible Apatite Bone Cement Reinforced with Chemically Activated Carbon FibersMaterials11(192),11210.3390/ma11020192

8

Caglayan, B. & Aksoylu, B. (2013). CO2 adsorption on chemically modified activated carbon. J. Hazard. Mater ., 252, 19-28. https://doi.org/10.1016/jjhazmat2013.02.028

B. Caglayan B Aksoylu 2013CO2 adsorption on chemically modified activated carbonJ. Hazard. Mater252,192810.1016/jjhazmat2013.02.028

9

Canal, C. & Ginebra, M.P. (2011). Fibre-reinforced calcium phosphate cements: A review. Journal of the Mechanical Behavior of Biomedical Materials, 4(8), 1658-1671. https://doi.org/10.1016/jjmbbm.201L06.023

C. Canal M.P Ginebra 2011Fibre-reinforced calcium phosphate cements: A reviewJournal of the Mechanical Behavior of Biomedical Materials4(8),1658167110.1016/jjmbbm.201L06.023

10

Cao, Y., Wang, K., Wang, X., Gu, Z., Ambrico, T., Gibbons, W., Fand, Q. & Talukder, T. (2017). Preparation of active carbons from corns talk for butanol vapor adsorption. Journal of Energy Chemistry, 26, 35-41. https://dx.doi.org/10.1016/j.jechem.2016.08.009.

Y. Cao K. Wang X. Wang Z. Gu T. Ambrico W. Gibbons Q. Fand T Talukder 2017Preparation of active carbons from corns talk for butanol vapor adsorptionJournal of Energy Chemistry26,354110.1016/j.jechem.2016.08.009

11

Carrillo Quijano, C. C., (2013). Producción de carbón activado y sílice a partir de cascarilla de arroz - una revisión. Scientia Et Technica, 18(2), 422-429. http://dx.doi.org/10.22517/23447214.7855

C. C. Carrillo Quijano 2013Producción de carbón activado y sílice a partir de cascarilla de arroz - una revisiónScientia Et Technica18(2),42242910.22517/23447214.7855

12

Chen, N., Han, C., Shi, R., Xu, L., Li, H., Liu, Y., Li, J. & Li, B. (2018). Carbon coated MoS2 nano sheets vertically grown on carbon cloth as efficient anodeforhigh-performance sodium ion hybrid capacitors. Electrochimica Acta, 283, 36-44. https://doi.org/10.1016/j.electacta.2018.06.082

N. Chen C. Han R. Shi L. Xu H. Li Y. Liu J. Li B Li 2018Carbon coated MoS2 nano sheets vertically grown on carbon cloth as efficient anodeforhigh-performance sodium ion hybrid capacitorsElectrochimica Acta283,364410.1016/j.electacta.2018.06.082

13

Chen, P.A., Cheng, H.C. & Wang, H.P. (2018). Activated carbon recycled frombitter-tea and palm shell wastes for capacitive desalination of saltwater. Journal of cleaner Production, 174, 927-932. https://doi.org/10.1016/j.jclepro.2017.11.034

P.A. Chen H.C. Cheng H.P Wang 2018Activated carbon recycled frombitter-tea and palm shell wastes for capacitive desalination of saltwaterJournal of cleaner Production174,92793210.1016/j.jclepro.2017.11.034

14

Coplas, F., Tarón, A. & González, R. (2017). Área superficial de carbones activados y modificados obtenidos del recurso agrícola Sacharum officinarum. Rev. Cienc. Agr ., 34(2), 62-72. https://dx.doi.org/10.22267/rcia.173402.72.

F. Coplas A. Tarón R González 2017Área superficial de carbones activados y modificados obtenidos del recurso agrícola Sacharum officinarumRev. Cienc. Agr34(2),627210.22267/rcia.173402.72

15

Cordero-Lanzac, F., García-Mateos, F. J., Rosas, J. M., Rodríguez-Mirasol, J. & Cordero, T. (2018). Flexible binderless capacitors based on P- and N-containing fibrous activated carbons from denim cloth waste. Carbon, 139, 599-608. https://doi.org/10.1016/j.carbon.2018.06.060

F. Cordero-Lanzac F. J. García-Mateos J. M. Rosas J. Rodríguez-Mirasol T Cordero 2018Flexible binderless capacitors based on P- and N-containing fibrous activated carbons from denim cloth wasteCarbon139,59960810.1016/j.carbon.2018.06.060

16

Costa, P., Alves, J., Azevedo, D. & Bastos, M. (2017). Preparation of biomass-based activated carbons and their evaluation for biogas up grading purposes. Industrial Crops & Products, 109, 134-140. https://doi. org/10.1016/j.indcrop.2017.08.017.

P. Costa J. Alves D. Azevedo M Bastos 2017Preparation of biomass-based activated carbons and their evaluation for biogas up grading purposesIndustrial Crops & Products109,13414010.1016/j.indcrop.2017.08.017

17

Duan, X., Srinivasakannan, C., Wang, X., Wang, F. & Liu, X. (2017). Synthesis of activated carbon fibers from cotton by microwave induced H3PO4 activation. Journal of the Taiwan Institute of Chemical Engineers, 70, 374-381. https://dx.doi.org/10.22267/rcia.173402.72.

X. Duan C. Srinivasakannan X. Wang F. Wang X Liu 2017Synthesis of activated carbon fibers from cotton by microwave induced H3PO4 activationJournal of the Taiwan Institute of Chemical Engineers70,37438110.22267/rcia.173402.72

18

Estévez Mujica, C. F., Moreno-Pirajan, J. C. & Vargas, E. M. (2006). Obtención, caracterización y ensayo de telas de carbón activas. Revista de Ingeniería, 23, 68-75. https://dx.doi.org/10.16924.

C. F. Estévez Mujica J. C. Moreno-Pirajan E. M Vargas 2006Obtención, caracterización y ensayo de telas de carbón activasRevista de Ingeniería23,687510.16924

19

Feng, L., Li, G., Zhang, S. & Zhang, Y. X. (2017). Decoration of carbon cloth by manganese oxides for flexible asymmetric. Ceramics International, 43, 8321-8328. http://dx.doi.org/10.1016/j.ceramint.2017.03.168

L. Feng G. Li S. Zhang Y. X Zhang 2017Decoration of carbon cloth by manganese oxides for flexible asymmetricCeramics International43,8321832810.1016/j.ceramint.2017.03.168

20

Fernández, J., Bonastre, J., Molina, J., del Río, A. I. & Cases, F. (2017). Study on the specific capacitance of an activated carbon cloth modified with reduced graphene oxide and polyaniline by cyclic voltammetry. European Polymer Journal, 92, 194-203. http://dx.doi.org/10.1016/j.eurpolymj.2017.04.044

J. Fernández J. Bonastre J. Molina A. I. del Río F Cases 2017Study on the specific capacitance of an activated carbon cloth modified with reduced graphene oxide and polyaniline by cyclic voltammetryEuropean Polymer Journal92,19420310.1016/j.eurpolymj.2017.04.044

21

García-Ruíz, J. P. & Díaz Lantada, A. (2018). 3D Printed Structures Filled with Carbon Fibers and Functionalized with Mesenchymal Stem Cell Conditioned Media as In Vitro Cell Niches for Promoting Chondrogenesis. Materials, 11(23), 1-14. https://doi.org/10.3390/ma11010023

J. P. García-Ruíz A Díaz Lantada 20183D Printed Structures Filled with Carbon Fibers and Functionalized with Mesenchymal Stem Cell Conditioned Media as In Vitro Cell Niches for Promoting ChondrogenesisMaterials11(23),11410.3390/ma11010023

22

Ghiabi, C., Ghaffarinejad, A., Kazemi, H. & Salahandish, R. (2018). In situ, one-step and co-electrodeposition of graphenes upported dendritic and spherical nano-palladium-silver bimetallic catalyst on carbon cloth for electro oxidation of methanol in alkaline media. Renewable Energy, 126, 1085-1092. https://doi.org/10.1016/j.renene.2018.04.040

C. Ghiabi A. Ghaffarinejad H. Kazemi R Salahandish 2018In situ, one-step and co-electrodeposition of graphenes upported dendritic and spherical nano-palladium-silver bimetallic catalyst on carbon cloth for electro oxidation of methanol in alkaline mediaRenewable Energy126,1085109210.1016/j.renene.2018.04.040

23

Gineys, M., Benoit, R., Cohaut, N., Béguin, F. & Delpeux-Ouldriane, S. (2016). Grafting of activated carbon cloths for selective adsorption. Applied Surface Science, 370, 522-527. http://dx.doi.org/10.1016/j.apsusc.2015.11.257

M. Gineys R. Benoit N. Cohaut F. Béguin S Delpeux-Ouldriane 2016Grafting of activated carbon cloths for selective adsorptionApplied Surface Science370,52252710.1016/j.apsusc.2015.11.257

24

Gineys, M., Benoit, R., Cohaut, N., Béguin, F. & Delpeux-Ouldriane, S. (2017). Behavior of activated carbon cloths used as electrode in electrochemical processes. Chemical Engineering Journal, 310, 1-12. http://dx.doi.org/10.1016/j.cej.2016.10.018

M. Gineys R. Benoit N. Cohaut F. Béguin S Delpeux-Ouldriane 2017Behavior of activated carbon cloths used as electrode in electrochemical processesChemical Engineering Journal310,11210.1016/j.cej.2016.10.018

25

Giraldo, L. & Moreno, J. C. (2004). Determinación de la entalpía de inmersión y capacidad de adsorción de un carbón activado en soluciones acuosas de plomo. Rev. Colomb. Quim ., 33(2), 87-97. https://doi:10.15446/rev.colomb.quim

L. Giraldo J. C Moreno 2004Determinación de la entalpía de inmersión y capacidad de adsorción de un carbón activado en soluciones acuosas de plomoRev. Colomb. Quim33(2),879710.15446/rev.colomb.quim

26

Gudarzi, D., Ratchananusorn, W., Turunen, I., Heinonen, M. & Salmi, T. (2015). Factors affecting catalytic destruction of H2O2 by hydrogenation and decomposition over Pd catalyst supported on activated carbon cloth (ACC). Catalysis Today, 248, 69-79. http://dx.doi.org/10.1016/j.cattod.2013.12.050

D. Gudarzi W. Ratchananusorn I. Turunen M. Heinonen T Salmi 2015Factors affecting catalytic destruction of H2O2 by hydrogenation and decomposition over Pd catalyst supported on activated carbon cloth (ACC)Catalysis Today248,697910.1016/j.cattod.2013.12.050

27

Guedidi, H., Reinert, L., Soneda, Y., Bellakhal, N. & Duclaux, L. (2014). Adsorption of ibuprofeno from aqueous solution on chemically surface-modified activated carbon cloths. Arabian Journal of Chemistry, 10, 83584-83594. http://dx.doi.org/10.1016/j.arabjc.2014.03.007

H. Guedidi L. Reinert Y. Soneda N. Bellakhal L Duclaux 2014Adsorption of ibuprofeno from aqueous solution on chemically surface-modified activated carbon clothsArabian Journal of Chemistry10,835848359410.1016/j.arabjc.2014.03.007

28

Hernández, D., Jiménez, F., Mondragón, F. & López, D. (2007). Almacenamiento de Hidrógeno en carbones activados por oxidación con aire. Revista Energética, 37, 5-12. https://DOI:10.15446/energetica

D. Hernández F. Jiménez F. Mondragón D López 2007Almacenamiento de Hidrógeno en carbones activados por oxidación con aireRevista Energética37,51210.15446/energetica

29

Hernández-Rodríguez, M., Otero-Calvis, A., Falcón-Hernández, J. & Yperman, Y. (2017). Physicochemical Characteristic of Activated Carbon of Coconut Shell Modified with HNO3. Rev. Cubana Quím ., 29 (1), 26-38.

M. Hernández-Rodríguez A. Otero-Calvis J. Falcón-Hernández Y Yperman 2017Physicochemical Characteristic of Activated Carbon of Coconut Shell Modified with HNO3Rev. Cubana Quím29(1),2638

30

Hong-mei, H., Phillips, G.J., Mikhalovsky, S.V. & Lloy, A.W. (2008). In vitro cytotoxicity assessment of carbon fabriccoated with calcium phosphate. New Carbon Materials, 23(2), 139-143. https://doi.org/10.1016/S1872-5805(08)60017-7

H. Hong-mei G.J. Phillips S.V. Mikhalovsky A.W Lloy 2008In vitro cytotoxicity assessment of carbon fabriccoated with calcium phosphateNew Carbon Materials23(2),13914310.1016/S1872-5805(08)60017-7

31

Hu, M., Zhang, Z., Atkinson, J.D., Rood, M.J., Song, L. & Zhang, Z. (2019). Porous materials for steady-state NO conversion: Comparisons of activated carbon fiber cloths, zeolites and metal-organic frameworks. Chemical Engineering Journal, 360, 89-96. https://doi.org/10.1016/j.cej.2018.11.102

M. Hu Z. Zhang J.D. Atkinson M.J. Rood L. Song Z Zhang 2019Porous materials for steady-state NO conversion: Comparisons of activated carbon fiber cloths, zeolites and metal-organic frameworksChemical Engineering Journal360,899610.1016/j.cej.2018.11.102

32

Huang, C. C. & Su, Y. J. (2010). Removal of copperions from waste water by adsorption/electrosorption on modified activated carbon cloths. Journal of Hazardous Material, 175, 477-483. https://doi.org/10.1016/j.jhazmat.2009.10.030

C. C. Huang Y. J Su 2010Removal of copperions from waste water by adsorption/electrosorption on modified activated carbon clothsJournal of Hazardous Material175,47748310.1016/j.jhazmat.2009.10.030

33

J. Filippín, A., S. Luna, N., T. Pozzi, M. & D. Pérez, J., (2017). Obtención y caracterización de carbón activado a partir de residuos olivícolas y oleícolas por activación física. Avances en Ciencias e Ingeniería, 8(3), 59-71.

A J. Filippín N S. Luna M T. Pozzi J D. Pérez 2017Obtención y caracterización de carbón activado a partir de residuos olivícolas y oleícolas por activación físicaAvances en Ciencias e Ingeniería8(3),5971

34

Jeon, H., Jeong, J.M., Hong, S.B., Yang, M., Park, J., Kim, D.H., Hwang, S.Y. & Choi, B.G. (2018). Facile and fast microwave-assisted fabrication of activated and porous carbon cloth composites with graphene and MnO2 for flexible asymmetric supercapacitors. Electrochimica Acta, 280, 9-16. https://doi.org/10.1016/j.electacta.2018.05.108

H. Jeon J.M. Jeong S.B. Hong M. Yang J. Park D.H. Kim S.Y. Hwang B.G Choi 2018Facile and fast microwave-assisted fabrication of activated and porous carbon cloth composites with graphene and MnO2 for flexible asymmetric supercapacitorsElectrochimica Acta280,91610.1016/j.electacta.2018.05.108

35

Kilic M., Apaydin-Varol, E. & Pütün, A. E. (2011). Adsorptive removal of phenol from aqueous solutions on activated carbon prepared from to bacco residues: Equilibrium kinetics and thermodynamics. J. Hazard. Mat ., 189 (1-2), 397-403. https://doi.org/10.1016/jjhazmat2011.02.051

M Kilic E Apaydin-Varol A. E Pütün 2011Adsorptive removal of phenol from aqueous solutions on activated carbon prepared from to bacco residues: Equilibrium kinetics and thermodynamicsJ. Hazard. Mat189(1-2),39740310.1016/jjhazmat2011.02.051

36

Kim C., Srimuk, P., Lee, J. & Fleischmann, S. (2017). Influence of pore structure and cell voltage of activated carbon cloth as a versatile electrode material for capacitive deionization. Carbon, 122, 329-335. http:// dx.doi.org/10.1016/j.carbon.2017.06.077

C Kim P Srimuk J Lee S Fleischmann 2017Influence of pore structure and cell voltage of activated carbon cloth as a versatile electrode material for capacitive deionizationCarbon122,32933510.1016/j.carbon.2017.06.077

37

Kordek, K., Yin, H., Rutkowski, P. & Zhao, H. (2018). Cobalt-based composite film son electrochemically activated carbon cloth as high performance over all water splitting electrodes. International Journal of Hydrogen Energy, 44(1), 23-33. https://doi.org/10.1016/j.ijhydene.2018.02.095

K. Kordek H. Yin P. Rutkowski H Zhao 2018Cobalt-based composite film son electrochemically activated carbon cloth as high performance over all water splitting electrodesInternational Journal of Hydrogen Energy44(1),233310.1016/j.ijhydene.2018.02.095

38

Kostoglou, N., Koczwara, C., Prehal, C., Terziyska, V., Babic, B., Matovic, B., Constantinides, G., Tampaxis, C., Charalambopoulou, G., Steriotis, T., Hinder, S., Baker, M., Polychronopoulou, K., Doumanidis, C., Paris, O., Mitterer, C. & Rebholz, C. (2017). Nanoporous activated carbon cloth as a versatile material for hydrogen adsorption, selective gas separation and electrochemical energy storage. Nano Energy, 40, 49-64. http://dx.doi.org/10.1016/j.nanoen.2017.07.056

N. Kostoglou C. Koczwara C. Prehal V. Terziyska B. Babic B. Matovic G. Constantinides C. Tampaxis G. Charalambopoulou T. Steriotis S. Hinder M. Baker K. Polychronopoulou C. Doumanidis O. Paris C. Mitterer C Rebholz 2017Nanoporous activated carbon cloth as a versatile material for hydrogen adsorption, selective gas separation and electrochemical energy storageNano Energy40,496410.1016/j.nanoen.2017.07.056

39

Kumita, M., Yamawaki, N., Shinohara, K., Higashi, H., Kodama, A., Kobayashi, N., Seto, T. & Otani, Y. (2018) Methanol adsorption behaviors of compression-molded activated carbon fiber with PTFE. International Journal of refrigeration, 2018, 127-135. https://doi.org/10.1016/j.ijrefrig.2018.07.036

M. Kumita N. Yamawaki K. Shinohara H. Higashi A. Kodama N. Kobayashi T. Seto Y Otani 2018Methanol adsorption behaviors of compression-molded activated carbon fiber with PTFEInternational Journal of refrigeration2018,12713510.1016/j.ijrefrig.2018.07.036

40

Laxman, K., ZarMyint, M. T., Al Abri, M., Sathe, P., Dobretsov, S. & Duttaa, J. (2015). Desalination and disinfection of inland brackish ground water in a capacitive deionization cellusing nanoporous activated carbon cloth electrodes. Desalination, 362, 126-132. https://doi.org/10.1016/j.desal.2015.02.010

K. Laxman M. T. ZarMyint M. Al Abri P. Sathe S. Dobretsov J Duttaa 2015Desalination and disinfection of inland brackish ground water in a capacitive deionization cellusing nanoporous activated carbon cloth electrodesDesalination362,12613210.1016/j.desal.2015.02.010

41

Leyva Ramos, R., Díaz Flores, P. E., Guerrero Coronado, R. M., Mendoza Barrón, J. & Aragón Piña, A. (2004). Adsorción de Cd (II) en solución acuosa sobre diferentes tipos de fibras de carbón activado. Rev. Soc. Quím. Méx ., 48, 196-202.

R. Leyva Ramos P. E. Díaz Flores R. M. Guerrero Coronado J. Mendoza Barrón A Aragón Piña 2004Adsorción de Cd (II) en solución acuosa sobre diferentes tipos de fibras de carbón activadoRev. Soc. Quím. Méx48,196202

42

Li, N., An, J., Wang, X., Wang, H., Lu, L. & Ren, J.R. (2017). Resin-enhanced rolling activated carbon electrode for efficient capacitive deionization. Desalination, 419, 20-28. http://dx.doi.org/10.1016/j.desal.2017.05.035

N. Li J. An X. Wang H. Wang L. Lu J.R Ren 2017Resin-enhanced rolling activated carbon electrode for efficient capacitive deionizationDesalination419,202810.1016/j.desal.2017.05.035

43

Lin, Y. H., Hsu, W. S., Chung, W. Y., Ko, T. H. & Lin, J. H. (2014). Evaluation of various silver-containing dressing on infected excision wound healing study. Journal of Materials Science: Materials in Medicine, 25, 1375-1386. https://doi.org/10.1007/s10856-014-5152-1

Y. H. Lin W. S. Hsu W. Y. Chung T. H. Ko J. H Lin 2014Evaluation of various silver-containing dressing on infected excision wound healing studyJournal of Materials Science: Materials in Medicine25,1375138610.1007/s10856-014-5152-1

44

Ling, J., Zou, H., Yang, W., Chen, W., Lei, K. & Chen, S. (2018). Facile fabrication of polyaniline/molybdenum trioxide/activated carbon cloth composite for supercapacitors. Journal of Energy Storage, 20, 92-100. https://doi.org/10.1016/j.est.2018.09.007

J. Ling H. Zou W. Yang W. Chen K. Lei S Chen 2018Facile fabrication of polyaniline/molybdenum trioxide/activated carbon cloth composite for supercapacitorsJournal of Energy Storage20,9210010.1016/j.est.2018.09.007

45

Liu, Y., Fan, Y.S. & Liu, Z.M. (2019). Pyrolysisofironphthalocyanine on activated carbon as highly efficientnon-noble metal oxygen reduction catalyst in microbial fuel cells. Chemical Engineering Journal, 361, 416-427. https://doi.org/10.1016/j.cej.2018.12.105

Y. Liu Y.S. Fan Z.M Liu 2019Pyrolysisofironphthalocyanine on activated carbon as highly efficientnon-noble metal oxygen reduction catalyst in microbial fuel cellsChemical Engineering Journal361,41642710.1016/j.cej.2018.12.105

46

López Peñalver, J., Linares-Fernández, J. L., de Araujo Farías, V., López-Ramón, M. V., Tassi, M., Oliver, F. J., Moreno-Castilla, C. & Ruiz de Almodóvar, J. M. (2009). Activated carbon cloth as support form esenchymalstem cell growth and differentiation toost eocytes. Carbon, 47, 3574-3577. https://doi.org/10.1016/jxarbon2009.08.016

J. López Peñalver J. L. Linares-Fernández V. de Araujo Farías M. V. López-Ramón M. Tassi F. J. Oliver C. Moreno-Castilla J. M Ruiz de Almodóvar 2009Activated carbon cloth as support form esenchymalstem cell growth and differentiation toost eocytesCarbon47,3574357710.1016/jxarbon2009.08.016

47

López, D., Hoyos, J.A. & Mondragón, F. (2011). Adsorción catalítica de NO a baja temperatura sobre monolitos de carbón activado. Revista Facultad de Ingeniería Universidad de Antioquia, 57, 75-84.

D. López J.A. Hoyos F Mondragón 2011Adsorción catalítica de NO a baja temperatura sobre monolitos de carbón activadoRevista Facultad de Ingeniería Universidad de Antioquia57,7584

48

Lozano-Castello, D., Alcaniz-Monge, J., De la Casa-Lillo, M. A., Cazorla-Amorós, D., & Linares-Solano, A. (2002). Advances in the study of methane storage in porous carbonaceous materials. Fuel, 81(14), 1777-1803. https://doi.org/10.1016/S0016-2361(02)00124-2

D. Lozano-Castello J. Alcaniz-Monge M. A. De la Casa-Lillo D. Cazorla-Amorós A Linares-Solano 2002Advances in the study of methane storage in porous carbonaceous materialsFuel81(14),1777180310.1016/S0016-2361(02)00124-2

49

Luna, D., González, A., Gordon, M., & Martín, N. (2007). Obtención de carbón activado a partir de cáscara de coco. Contactos, 67, 39-48.

D. Luna A. González M. Gordon N Martín 2007Obtención de carbón activado a partir de cáscara de cocoContactos67,3948

50

Masson, S., Gineys, M., Delupeux-Ouldriane, S., Reinert, L., Guittonneau, S., Beguin, F. & Duclaux, L. (2016). Single, binary, and mixture adsorption of nine organic contaminants onto a microporous and a microporous/ mesoporous activated carbon cloth. Microporous and Mesoporous Materials, 234, 24-34. http://dx.doi.org/10.1016/j.micromeso.2016.07.001

S. Masson M. Gineys S. Delupeux-Ouldriane L. Reinert S. Guittonneau F. Beguin L Duclaux 2016Single, binary, and mixture adsorption of nine organic contaminants onto a microporous and a microporous/ mesoporous activated carbon clothMicroporous and Mesoporous Materials234,243410.1016/j.micromeso.2016.07.001

51

Matatov-Meytal, Y. & Sheintuch, M., (2002). Review Catalytic fibers and cloths. Applied Catalysis A: General, 231, 1-16.

Y. Matatov-Meytal M Sheintuch 2002Review Catalytic fibers and clothsApplied Catalysis A: General231,116

52

Matovic, L. L., Vukelic, N. S., Jovanovic, U. D., Kumric, K. R., Krstic, J. B., Babic, B. M. & Dukic, A. B. (2016). Mechano chemically improved surface properties of activated carbon cloth for the removal of As(V) from aqueous solutions. Arabian Journal of Chemistry, (enimpresión) http://dx.doi.org/10.1016/j.arabjc.2016.07.004

L. L. Matovic N. S. Vukelic U. D. Jovanovic K. R. Kumric J. B. Krstic B. M. Babic A. B Dukic 2016Mechano chemically improved surface properties of activated carbon cloth for the removal of As(V) from aqueous solutionsArabian Journal of Chemistry10.1016/j.arabjc.2016.07.004

53

Mena Aguilar, K. M., Amano, Y. & Machida, M. (2016). Ammonium persulfate oxidized activated carbonfiber as a high capacity adsorbent for aqueous Pb (II). Journal of Environmental Chemical Engineering, 4, 4644-4652. http://dx.doi.org/10.1016/jjece.2016.10.028

K. M. Mena Aguilar Y. Amano M Machida 2016Ammonium persulfate oxidized activated carbonfiber as a high capacity adsorbent for aqueous Pb (II)Journal of Environmental Chemical Engineering4,4644465210.1016/jjece.2016.10.028

54

Menéndez-Díaz, J. A. & Martín-Gullón, I. (2006). Types of carbon adsorbents and their production. Interface Science and Technology, 7, 1-47. https://doi.org/10.1016/S1573-4285(06)80010-4

J. A. Menéndez-Díaz I Martín-Gullón 2006Types of carbon adsorbents and their productionInterface Science and Technology7,14710.1016/S1573-4285(06)80010-4

55

Min, B. H., Choi, J. H. & Jung, K. Y. (2018). Improved capacitived eionization of sulfonated carbon/titania hybrid electrode. Electrochimica Acta, 270, 543-551. https://doi.org/10.1016/j.electacta.2018.03.079

B. H. Min J. H. Choi K. Y Jung 2018Improved capacitived eionization of sulfonated carbon/titania hybrid electrodeElectrochimica Acta270,54355110.1016/j.electacta.2018.03.079

56

Mohan, D., Singh, K.P. & Singh, V.K., (2006). Trivalentchromium removal from waste water usinglow cost activated carbon derived from agricultural waste material and activated carbon fabric cloth. Journal of Hazardous Materials B, 135, 280-295. https://doi:10.1016/j.jhazmat.2005.11.075

D. Mohan K.P. Singh V.K Singh 2006Trivalentchromium removal from waste water usinglow cost activated carbon derived from agricultural waste material and activated carbon fabric clothJournal of Hazardous Materials B135,28029510.1016/j.jhazmat.2005.11.075

57

Myint, M.T.Z. & Dutta, Y. (2012). Fabrication of zinc oxide nanorods modified activated carbon cloth electrode for desalination of brackish water using capacitive deionization approach. Desalination, 305, 24-30. https:// doi.org/10.1016/j.desal.2012.08.010

M.T.Z. Myint Y Dutta 2012Fabrication of zinc oxide nanorods modified activated carbon cloth electrode for desalination of brackish water using capacitive deionization approachDesalination305,243010.1016/j.desal.2012.08.010

58

Myint, M.T.Z., Al-Harthi, S. H. & Dutta, Y. (2014). Brackish water desalination by capacitived eionization using zinc oxide micro/nanostructures grafted on activated carbon cloth electrodes. Desalination, 344, 236-242. https://doi.org/10.1016/j.desal.2014.03.037

M.T.Z. Myint S. H. Al-Harthi Y Dutta 2014Brackish water desalination by capacitived eionization using zinc oxide micro/nanostructures grafted on activated carbon cloth electrodesDesalination344,23624210.1016/j.desal.2014.03.037

59

Navarro, P. & Vargas, C. (2010). Efecto de las propiedades físicas del carbón activado en la adsorción de oro desde medio cianuro. Revista de Metalurgia, 46(3), 227-239. https://doi:10.3989/revmetalm.0929

P. Navarro C Vargas 2010Efecto de las propiedades físicas del carbón activado en la adsorción de oro desde medio cianuroRevista de Metalurgia46(3),22723910.3989/revmetalm.0929

60

Nieto-Delgado, C., Partida-Gutiérrez, D. & Rangel-Méndez, J.R. (2019). Preparation of activated carbon cloths from renewable natural fabrics and their performance during the adsorption of model organic and inorganic pollutants in water. Journal of Cleaner Production, 213, 650-658. https://doi.org/10.1016/j.jclepro.2018.12.184

C. Nieto-Delgado D. Partida-Gutiérrez J.R Rangel-Méndez 2019Preparation of activated carbon cloths from renewable natural fabrics and their performance during the adsorption of model organic and inorganic pollutants in waterJournal of Cleaner Production213,65065810.1016/j.jclepro.2018.12.184

61

Ocampo-Pérez, R., Orellana-García, F., Sánchez-Polo, M., Rivera-Utrilla, J., Velo-Gala, I., López-Ramón, M.V. & Álvarez-Merino, M.A. (2013). Nitromidazoles adsorptionon activated carbon cloth from aqueous solution. Journal of Colloid and Interface Science, 401, 116-124. http://dx.doi.org/10.1016/j.jcis.2013.03.038

R. Ocampo-Pérez F. Orellana-García M. Sánchez-Polo J. Rivera-Utrilla I. Velo-Gala M.V. López-Ramón M.A Álvarez-Merino 2013Nitromidazoles adsorptionon activated carbon cloth from aqueous solutionJournal of Colloid and Interface Science401,11612410.1016/j.jcis.2013.03.038

62

Oh, H. J., Lee, J. H., Ahn, H. J., Jeong, Y., Kim, Y. J. & Chi, C. S. (2006). Nanoporous activated carbon cloth for capacitived eionization of aqueous solution. Thin Solid Films, 515, 220-225. https://doi.org/10.1016/j. tsf.2005.12.146

H. J Oh J. H Lee H. J Ahn Y Jeong Y. J Kim C. S Chi 2006Nanoporous activated carbon cloth for capacitived eionization of aqueous solutionThin Solid Films515,22022510.1016/j. tsf.2005.12.146

63

Oladunni, J., Zain, J.H., Hai, A., Banat, F., Bharath, G. & Alhseinat, E. (2018). A comprehensive review on recently developed carbon based nanocomposites for capacitived eionization: From theory to practice. Separation and Purification Technology, 207, 291-320. https://doi.org/10.1016/j.seppur.2018.06.046

J. Oladunni J.H. Zain A. Hai F. Banat G. Bharath E Alhseinat 2018A comprehensive review on recently developed carbon based nanocomposites for capacitived eionization: From theory to practiceSeparation and Purification Technology207,29132010.1016/j.seppur.2018.06.046

64

Ospina-Guarín, V. M., Buitrago-Sierra, R. & López-López, D. P. (2014). Preparation and characterization of activated carbon from castor de-oiled cake. Tecnológicas, 17(32), 75-84.

V. M. Ospina-Guarín R. Buitrago-Sierra D. P López-López 2014Preparation and characterization of activated carbon from castor de-oiled cakeTecnológicas17(32),7584

65

Ouyang, T., Cheng, K., Yang, F., Jiang, J., Yan, J., Zhu, K., Ye, K., Wang, G., Zhou, L. & Cao, D. (2018). A general in-situetching and synchronousheteroatom doping strategy to boost the capacitive performance of commercial carbon fiber cloth. Chemical Engineering Journal, 335, 638-646. https://doi.org/10.1016/j.cej.2017.11.009

T. Ouyang K. Cheng F. Yang J. Jiang J. Yan K. Zhu K. Ye G. Wang L. Zhou D Cao 2018A general in-situetching and synchronousheteroatom doping strategy to boost the capacitive performance of commercial carbon fiber clothChemical Engineering Journal335,63864610.1016/j.cej.2017.11.009

66

Peng, C. W. & Lin, H. C. (2017). Adsorption for Dyeson Activation Carbons from Japanese Cedar Wood Prepared by Precarbonization and Two-stage Composite Activations with Wood Ash and Steam. International Journal of Chemical Engineering and Applications, 8(4), 277-285. https://doi:10.18178/ijcea.2017.8.4.670

C. W. Peng H. C Lin 2017Adsorption for Dyeson Activation Carbons from Japanese Cedar Wood Prepared by Precarbonization and Two-stage Composite Activations with Wood Ash and SteamInternational Journal of Chemical Engineering and Applications8(4),27728510.18178/ijcea.2017.8.4.670

67

Rangel-Méndez, J.R. & Streat, M., (2002). Adsorption of cadmium by activated carbon cloth: influence of surface oxidation and solution pH. Water Research, 36, 1244-1252. https://doi.org/10.1016/S0043-1354(01)00343-8

J.R. Rangel-Méndez M Streat 2002Adsorption of cadmium by activated carbon cloth: influence of surface oxidation and solution pHWater Research36,1244125210.1016/S0043-1354(01)00343-8

68

Robles Andrade, S., Silva Rodrigo, R., García Alamilla, R., Ramos Galván, C. E., Carrizales Martínez, G., Sandoval Robles, G. & Castillo Mares, A. (2006). Carbón activado modificado como soporte para catalizadores prototipo de HDS. Revista Mexicana de Ingeniería Química, 5(3), 279-284.

S. Robles Andrade R. Silva Rodrigo R. García Alamilla C. E. Ramos Galván G. Carrizales Martínez G. Sandoval Robles A Castillo Mares 2006Carbón activado modificado como soporte para catalizadores prototipo de HDSRevista Mexicana de Ingeniería Química5(3),279284

69

Rodríguez, G., Giraldo, L. & Moreno, J. C. (2009). Immersion enthalpies of activated carbon cloths as physicalchemistry characterization parameter. Rev. Colom. Quim ., 38(3), 435-445.

G. Rodríguez L. Giraldo J. C Moreno 2009Immersion enthalpies of activated carbon cloths as physicalchemistry characterization parameterRev. Colom. Quim38(3),435445

70

Rodríguez, G., Giraldo, L. & Moreno, J.C. (2007). Preparation and characterization of activated carbon cloths influence of precursor of cotton. Rev. Colom. Quim ., 36(1), 43-53.

G. Rodríguez L. Giraldo J.C Moreno 2007Preparation and characterization of activated carbon cloths influence of precursor of cottonRev. Colom. Quim36(1),4353

71

Ryoo, M.W., Kim, J.H. & Seo, G. (2003). Role of titania incorporated on activated carbon cloth for capacitive deionization of NaCl solution. Journal of colloid and interface science, 264, 414-419. https://doi:10.1016/S0021-9797(03)00375-8

M.W. Ryoo J.H. Kim G Seo 2003Role of titania incorporated on activated carbon cloth for capacitive deionization of NaCl solutionJournal of colloid and interface science264,41441910.1016/S0021-9797(03)00375-8

72

Sevilla, M., Fuertes, A. B. & Mokaya, R. (2011). Preparation and hydrogen storage capacity of highly porous activated carbon materials derived from polythiophene. International Journal of Hydrogen Energy, 36, 15658-15663. https://doi:10.1016/j.ijhydene.2011.09.032

M. Sevilla A. B. Fuertes R Mokaya 2011Preparation and hydrogen storage capacity of highly porous activated carbon materials derived from polythiopheneInternational Journal of Hydrogen Energy36,156581566310.1016/j.ijhydene.2011.09.032

73

Sieben, J. M., Morallón, E. & Cazorla-Amorós, D. (2013). Flexible ruthenium oxide-activated carbon cloth composite prepared by simple electrodepositation methods. Energy, 58, 519-526. http://dx.doi.org/10.1016/j.energy.2013.04.077

J. M. Sieben E. Morallón D Cazorla-Amorós 2013Flexible ruthenium oxide-activated carbon cloth composite prepared by simple electrodepositation methodsEnergy58,51952610.1016/j.energy.2013.04.077

74

Song, X., Liu, H., Cheng, L. & Qu, Y. (2010). Surface modification of coconut-based activated carbon by liquid-phaseoxidation and its effects on lead ion adsorption. Desalination, 255(1-3), 78-83. https://doi.org/10.1016/j.desal.2010.01.011

X. Song H. Liu L. Cheng Y Qu 2010Surface modification of coconut-based activated carbon by liquid-phaseoxidation and its effects on lead ion adsorptionDesalination255(1-3788310.1016/j.desal.2010.01.011

75

Thamiselvan, A., Govindan, K., Samson Nesaraj, A., Uma Maheswan, S., Oren, Y., Noel, M. & James, E. J. (2018). Investigation on the effect of organic dye molecules on capacitive deionization of sodium sulfate salt solution using activated carbon cloth electrodes. Electrochimica Acta, 279, 24-33. https://doi.org/10.1016/j.electacta.2018.05.053

A. Thamiselvan K. Govindan A. Samson Nesaraj S. Uma Maheswan Y. Oren M. Noel E. J James 2018Investigation on the effect of organic dye molecules on capacitive deionization of sodium sulfate salt solution using activated carbon cloth electrodesElectrochimica Acta279,243310.1016/j.electacta.2018.05.053

76

Tongpoothorn, W., Sriuttha, M., Homchan, P., Chanthai, S. & Ruangviriyacha, C. (2011). Preparation of activated carbon derived from Jatropha curcas fruit Shell by simple thermochemical activation and characterization of their physicochemical properties. Chem. Eng. Res. Des ., 89(3), 335-340. https://doi.org/10.1016/j.cherd.2010.06.012.

W. Tongpoothorn M. Sriuttha P. Homchan S. Chanthai C Ruangviriyacha 2011Preparation of activated carbon derived from Jatropha curcas fruit Shell by simple thermochemical activation and characterization of their physicochemical propertiesChem. Eng. Res. Des89(3),33534010.1016/j.cherd.2010.06.012

77

Tripathi, N. K., Singh, V. V., Sathe, M., Thakare, V. B. & Singh, B. (2018). Activated Carbon Fabric: An Adsorbent Material for Chemical Protective Clothing. Defence Science Journal, 68(1), 83-90. https://DOI:10.14429/dsj.68.11734

N. K. Tripathi V. V. Singh M. Sathe V. B. Thakare B Singh 2018Activated Carbon Fabric: An Adsorbent Material for Chemical Protective ClothingDefence Science Journal68(1),839010.14429/dsj.68.11734

78

Wang, H., Deng, J., Xu, C., Chen, Y., Xu, F., Wang, J. & Wang, Y. (2017). Ultramicroporous carbon cloth for flexible energy storage with high a real capacitance. Energy Storage Materials, 7, 216-221. http://dx.doi.org/10.1016/j.ensm.2017.03.002

H. Wang J. Deng C. Xu Y. Chen F. Xu J. Wang Y Wang 2017Ultramicroporous carbon cloth for flexible energy storage with high a real capacitanceEnergy Storage Materials7,21622110.1016/j.ensm.2017.03.002

79

Wei, Y., Wang, R., Meng, L., Wang, Y., Li, G., Xin, S., Zhao, X. & Zhang, K. (2017). Hydrogen generation from alkaline NaBH4 solution using a dandelion-like Co-Mo-B catalyst supported on carbon cloth. International Journal of Hydrogen Energy, 42(15), 9945-9951. https://doi.org/10.1016/j.ijhydene.2016.12.130

Y. Wei R. Wang L. Meng Y. Wang G. Li S. Xin X. Zhao K Zhang 2017Hydrogen generation from alkaline NaBH4 solution using a dandelion-like Co-Mo-B catalyst supported on carbon clothInternational Journal of Hydrogen Energy42(15),9945995110.1016/j.ijhydene.2016.12.130

80

Yoda, T., Shibuya, K. & Myoubudani, H. (2018). Preparation of activated carbon fibers from mixtures of cotton and polyester fibers. Measurement, 125, 572-576. https://doi.org/10.1016/j.measurement.2018.05.044

T. Yoda K. Shibuya H Myoubudani 2018Preparation of activated carbon fibers from mixtures of cotton and polyester fibersMeasurement125,57257610.1016/j.measurement.2018.05.044

81

Zhang, Ch., He, D., Ma, J., Tang, W. & Waite, T.D. (2018). Faradaic reactions in capacitived eionization (CDI) -problems and posibilities: A review. Water Research, 128, 314-330. https://doi.org/10.1016/j.watres.2017.10.024

Ch. Zhang D. He J. Ma W. Tang T.D Waite 2018Faradaic reactions in capacitived eionization (CDI) -problems and posibilities: A reviewWater Research128,31433010.1016/j.watres.2017.10.024

82

Zhao, F., Rahunen, N., Varcoe, J. R., Chandra, A., Avignone-Rossa, C., Thumser, A. E. & Slade, R. C. (2008). Activated carbon cloth as anode for sulfate removal in a microbial fuel cell. Environ. Sci. Technol ., 42 (13), 4971-4976. https://DOI:10.1021/es8003766

F. Zhao N. Rahunen J. R. Varcoe A. Chandra C. Avignone-Rossa A. E. Thumser R. C Slade 2008Activated carbon cloth as anode for sulfate removal in a microbial fuel cellEnviron. Sci. Technol42(13),4971497610.1021/es8003766

83

Zou, N., Nie, Q., Zhang, X., Zhang, G., Wang, J. & Zhang, P. (2019). Electrothermal regeneration by Joule heat effect on carbon cloth based MnO2 catalyst for long-term formaldehyde removal. Chemical Engineering Journal, 357, 1-10. https://doi.org/10.1016/j.cej.2018.09.117

N. Zou Q. Nie X. Zhang G. Zhang J. Wang P Zhang 2019Electrothermal regeneration by Joule heat effect on carbon cloth based MnO2 catalyst for long-term formaldehyde removalChemical Engineering Journal357,11010.1016/j.cej.2018.09.117



This display is generated from NISO JATS XML with jats-html.xsl. The XSLT engine is libxslt.

Enlaces refback

  • No hay ningún enlace refback.


Financiado por:



Proyecto C-297282

Licencia Creative Commons
TIP Revista Especializada en Ciencias Químico-Biológicas está distribuido bajo una Licencia Creative Commons Atribución-NoComercial-SinDerivar 4.0 Internacional.

TIP REVISTA ESPECIALIZADA EN CIENCIAS QUÍMICO-BIOLÓGICAS, Volumen 24, 2021, es una publicación editada por la Universidad Nacional Autónoma de México, Ciudad Universitaria, Deleg. Coyoacán, C.P. 04510, Ciudad de México, México, a través de la Facultad de Estudios Superiores Zaragoza, Campus I, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, Teléfono: 55.56.23.05.27, http://tip.zaragoza.unam.mx, Correo electrónico revistatip@yahoo.com, Editor responsable: Dra. Martha Asunción Sánchez Rodríguez, Certificado de Reserva de Derechos al Uso Exclusivo del Título No. 04-2014-062612263300-203, ISSN impreso: 1405-888X, ISSN electrónico: 2395-8723, otorgados por el Instituto Nacional del Derecho de Autor, Responsable de la última actualización de este número Claudia Ahumada Ballesteros, Facultad de Estudios Superiores Zaragoza, Av. Guelatao # 66, Col. Ejército de Oriente, Deleg. Iztapalapa, C.P. 09230, Ciudad de México, México, fecha de la última modificación, 4 de febrero de 2021.

Esta página puede ser reproducida con fines no lucrativos, siempre y cuando no se mutile, se cite la fuente completa y su dirección electrónica. De otra forma requiere permiso previo de la institución.
